Starmix stofzuiger met ringleiding aanleggen

jelmer

Post veel
10 jan 2009
1.926
503
Fryslân
Ik heb in mijn huidige situatie een starmix 1425 met een buizen en slangenstelsel van 40mm buis en slang. Het werkt opzich prima, maar ik ben inmiddels in de jaren uitgebreid me machines, en wil dus ook de afzuiging uitbreiden. Nu kan ik er stukken aanzetten om tot de andere machines te komen, maar dan word het wel een allegaartje van buizen en slangen. De kortste klap is dus alles weg, en opnieuw beginnen.
Ik heb me uiteraard goed ingelezen op alles, en dat gaat ook wel goedkomen, maar er zijn nog wel een paar vragen.
De starmix word geleverd met een slang met een binnendiameter van rond de 37mm. Ik heb daar 40mm pvc bij gebruikt met een binnendiameter van rond de 32mm.
Het systeem zuigt als een malle, daar ligt het niet aan, maar door verlenging van de buizen gaat de zuigkracht wel omlaag ben ik bang. De langste lengte van stofzuiger naar machine zal straks rond de 10 meter zijn.
De starmix heeft op de machine zelf een 60mm aansluiting. Hier komt een koppeling opgedraaid waarop de slang zit. Mij lijkt het nu beter om meteen vanaf de stofzuiger een ringleiding aan te leggen van 60mm tot aan de machines, en het laatste stukje waar nodig, reduceren naar wat de machine nodig heeft.
Al kunnen meerdere machines op 60mm blijven zoals de kolomboor en de lintzaag.

Ik heb me meer dan genoeg ingelezen op het hele systeem, en met mijn huidige systeem werkt het ook goed, maar ik zoek naar verbeteringen. Daarom zoek ik mensen met ervaringen met 60mm leidingsystemen.


SjoerdvR

Actieve deelnemer
6 jun 2016
271
28
Ik heb alleen ervaring met een 50mm systeem, gekoppeld aan een Makita VC2512L. Dit, omdat de uitgang daarop 50mm is.

Deze zit direct aangesloten op een cycloon, gemonteerd op een stalen 60L vat.
Hiervandaan loopt een vertakking, met naar 1 zijde 2 meter rechte buis en dan afgedopt, mogelijkheid tot uitbreiding later.
Andere zijde zo'n 5 meter vaste buis met een aantal bochten erin, waar vervolgens weer 4 meter flexibele zuigslang aan gezet wordt voor gebruik met schuurmachine, invalzaag en gewoon stofzuigen met stang.
Dit gaat prima. Ik wil de afgedopte aansluiting gaan gebruiken voor de vlakbank binnenkort.

  • Leuk
Waarderingen: jelmer

jelmer

Post veel
10 jan 2009
1.926
503
Fryslân
50mm zal bij mij misschien ook wel zijn doel behalen. Ik wil er alleen geen spijt van krijgen van, had ik maar...

Aan de andere kant. Ik heb hier ook nog een cycloon staan die nog aangesloten moet worden en die aansluitingen zijn 50mm.


Rizz

Post veel
15 apr 2014
1.295
4
Waddinxveen
Zat toevallig gister naar een YT film te kijken over de meest gemaakte fouten wb stofafzuiging. 1 daarvan is een kleinere diameter buis gebruiken dan waar de stofzuiger op ontworpen is. kan funest voor je debiet zijn. Ik zou het er niet op wagen.

Laatst bewerkt:

jelmer

Post veel
10 jan 2009
1.926
503
Fryslân

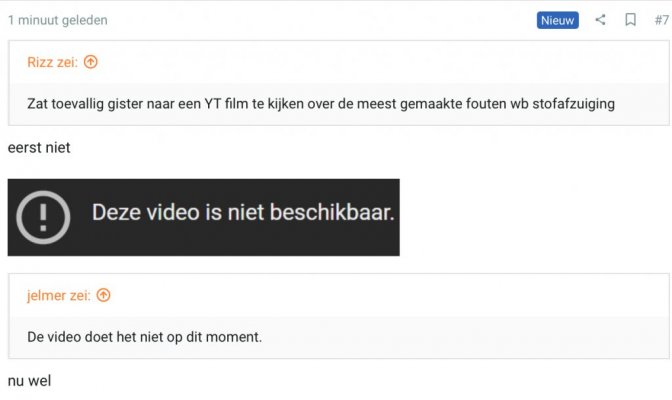

De video doet het niet op dit moment.

Maar daarom ook mijn vraag. Is de stofzuiger ontworpen voor 60mm omdat de uitgang die heeft, of voor 37mm omdat de originele slang dat heeft.

  • Leuk
Waarderingen: The Boktor

Rizz

Post veel
15 apr 2014
1.295
4
Waddinxveen
Het lijkt me dan op 37 mm.. is op zich prima te testen, denk dat je het heel snel weet.

Had je verhaal niet goed gelezen, excuus. veranderen van diameter is niet wenselijk. van 37 naar 40 kan wel, maar vergroten naar 60?


jelmer

Post veel
10 jan 2009
1.926
503
Fryslân
Zat toevallig gister naar een YT film te kijken over de meest gemaakte fouten wb stofafzuiging. 1 daarvan is een kleinere diameter buis gebruiken dan waar de stofzuiger op ontworpen is. kan funest voor je debiet zijn. Ik zou het er niet op wagen.

Had je verhaal niet goed gelezen, excuus. veranderen van diameter is niet wenselijk. van 37 naar 40 kan wel, maar vergroten naar 60?
Als je naar het filmpje kijkt vanaf 6.15, dan zegt die persoon dat je dus de diameter van de stofzuiger aan moet houden en niet gaan verkleinen. Eigenlijk verklein je met de slang dus meteen de diameter.

Ik vind het zonde om voor alleen maar even uit te testen buizen en koppelingen te halen van 60mm.


JochemK

Actieve deelnemer
15 okt 2016
322
117
Westland
Volgens een online winkel die Starmix specialist claimt te zijn:

Starmix kent 3 systemen, te weten 27mm, 35mm en 49mm. Het betreft hier de BINNENDIAMETER van de slang in millimeters.

De aansluiting op de stofzuiger is volgens mij 58mm (je hebt ook koppelstukken 58mm buitendiameter)

Een andere winkel (uit Haarlem) die een echte pro is op gereedschap gebied levert standaard 35mm slangen bij de starmix zuigers maar verkoopt ook de 48mm variant.

Ik heb zelf de afkortzaag aangesloten dmv 50mm pvc buis, maar het blijft een afkortzaag en dus een stofbende. Moet er nog eens verder mee prutsen.

Hoop dat je er iets aan hebt. 60mm pvc is trouwens niet heel eenvoudig om daar koppelingen voor te vinden volgens mij. Zoeken bij HWA ipv sanitair helpt.


Wim Kluck

Oud hout
28 feb 2010
6.477
528
Gaanderen
Volgens een online winkel die Starmix specialist claimt te zijn:

Starmix kent 3 systemen, te weten 27mm, 35mm en 49mm. Het betreft hier de BINNENDIAMETER van de slang in millimeters.

De aansluiting op de stofzuiger is volgens mij 58mm (je hebt ook koppelstukken 58mm buitendiameter)

Een andere winkel (uit Haarlem) die een echte pro is op gereedschap gebied levert standaard 35mm slangen bij de starmix zuigers maar verkoopt ook de 48mm variant.

Ik heb zelf de afkortzaag aangesloten dmv 50mm pvc buis, maar het blijft een afkortzaag en dus een stofbende. Moet er nog eens verder mee prutsen.

Hoop dat je er iets aan hebt. 60mm pvc is trouwens niet heel eenvoudig om daar koppelingen voor te vinden volgens mij. Zoeken bij HWA ipv sanitair helpt.
Hwa 60 is heel beperkt verkrijgbaar. Ik zou gaan voor druk PVC. Hier zit geen komokeur op en is prijstechnisch vaak veel goedkoper dan rioolafvoer. Maat is dan 63 mm uitwendig. Maar veel steviger dan dat dunne regenwaterspul.
Een stofzuiger werkt op onderdruk ik zou de maat niet groter maken dan 50 mm. Dat is bij meerdere merken het maximum. Ik denk dat als je groter gaat de afzuiging minder word.

  • Leuk
Waarderingen: jelmer

jelmer

Post veel
10 jan 2009
1.926
503
Fryslân
Hwa 60 is heel beperkt verkrijgbaar. Ik zou gaan voor druk PVC. Hier zit geen komokeur op en is prijstechnisch vaak veel goedkoper dan rioolafvoer. Maat is dan 63 mm uitwendig.
Hier is alles in 60mm te halen. Die zit in Drachten. Maar ik snap je onderbouwing dat de stofzuiger op onderdruk werkt en dat met een grotere maat de zuigkracht afneemt.

Misschien moet ik er toch maar eens een kleine test aan wagen met verschillende diameters?


jelmer

Post veel
10 jan 2009
1.926
503
Fryslân
Ik zat even naar de specificaties van de machine te kijken en daar lees ik onderstaande;

Luchtstroom bij motor: 73 l/s
Luchtstroom slanguiteinde: 42 l/s
Onderdruk bij motor: 270 mbar
Onderdruk bij slanguiteinde: 235 mbar

Dan gaat dit m.i. niet op? Of zie ik dat verkeerd? Veel verstand heb ik er (helaas) niet van.
Een stofzuiger werkt op onderdruk ik zou de maat niet groter maken dan 50 mm. Dat is bij meerdere merken het maximum. Ik denk dat als je groter gaat de afzuiging minder word.


jpandriesse

Oud hout
17 nov 2009
3.070
337
Het land van Maas en Waal

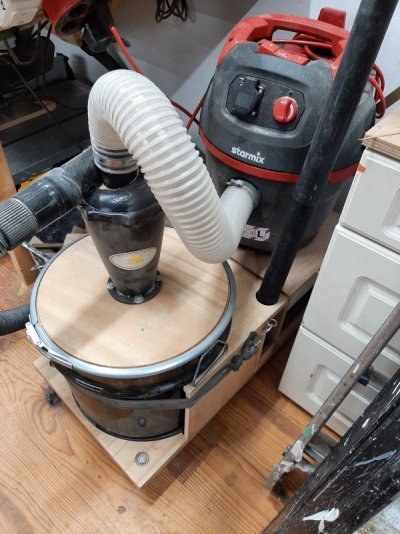

Ik heb mijn Starmix aangesloten op een cycloon, met tussen stofzuiger en cycloon een slangdiameter gelijk aan de aansluiting van de cycloon. Dat geeft m.i. geen druk/zuigkracht verlies tussen stofzuiger en cycloon. Vanaf de cycloon kan ik kiezen voor een iets dunnere diameter slang als het tbv opzuigen fijn materiaal is (luchtsnelheid is relevanter) of een iets dikkere slang als het volume van wat meer belang is.
Ik moet wel zeggen alles met zo kort mogelijke slangen, dus met dat soort te overbruggen afstanden geen ervaring.

  • Leuk
Waarderingen: jelmer

ZotVanHout

Oud hout
8 jan 2016
3.180
724
Klein-Brabant, Vlaanderen
Veel verstand heb ik er (helaas) niet van.
ik evenmin ;)

uit de draadjes die ik vroeger gelezen heb, meen ik te kunnen opmaken dat een stofzuiger en een stofafzuiging op verschillende principes werken

een stofzuiger werkt op laag volume + hoge druk
hier duidt volgens mij het aantal mbar of pascal de prestatie aan
met aansluiting op een stofzuiger heb ik geen ervaring

een stofafzuiging werkt op hoog volume + lage druk
(zoek hier op 'hvlp' en je vindt 2 blz draadjes)
hier wordt de prestatie in m³/tijdseenheid gemeten
voor een stofafzuiging lees ik alom dat je de slang pas net voor het gereedschap mag verkleinen, omdat je anders te veel capaciteit verliest

Laatst bewerkt:

Wim Kluck

Oud hout
28 feb 2010
6.477
528
Gaanderen
Ik heb een 50 mm slang op mijn festool ct26 met een onderdruk van 24000Pa jouw starmix heeft 27000Pa
Dus dat zou moeten kunnen. natuurlijk afhankelijk van de afstand.

  • Leuk
Waarderingen: jelmer
