Serre Joints (Sergeanten)

[HoutHans]

Ooeh bah. Dit ziet er wel heel mooi uit. En ook zo'n nette werkplaats. Behalve bij de machinefabriek Harderwijk kun je trapeziumdraad ook hier kopen.



[peter vh]

Ijzershop is veel te duur en dan 5.8 dat is kauwgum kwaliteit voor

trapeziumdraad​

Harderwijk C35-C45 kwaliteit.​



[Eric55]

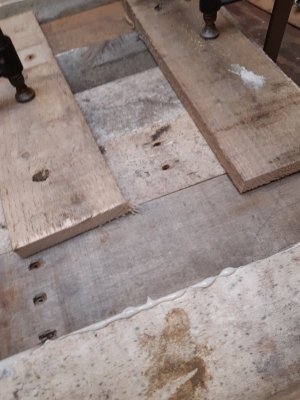

Hier de eerste dingen in de klem, moet zeggen dat het prima werkt en de klemkracht zeer groot is.
Ik hoef niet veel kracht te zetten om het erg strak op elkaar te krijgen en zodat de lijm er aan alle kanten uitloopt!

Wim, De draadeinden zijn inderdaad met de gele verf aan de uiteinden, en de kokerprofielen zijn dikwandig, niet licht maar wel degelijk!



[Beickybeer]

wow dat zijn allebei erg leuke klemmen!! Dat is nu echt het leuke aan dit forum, veel foto's en uitleg dus we kunnen voldoende inspiratie opdoen



[mathieu]

Hier de eerste dingen in de klem, moet zeggen dat het prima werkt en de klemkracht zeer groot is.
Ik hoef niet veel kracht te zetten om het erg strak op elkaar te krijgen en zodat de lijm er aan alle kanten uitloopt!



]

Het voordeel van de metrische draad (met relatief kleine spoed) is dat je inderdaad gemakkelijker grotere krachten kan uitoefenen.



[Eric55]

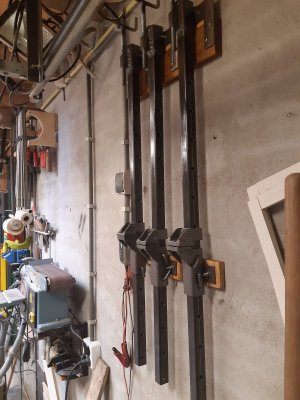

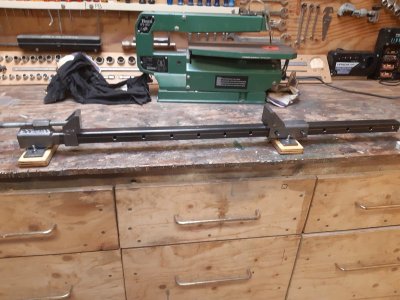

De Serre Joints zijn nu zo goed als klaar en zijn afgewerkt.

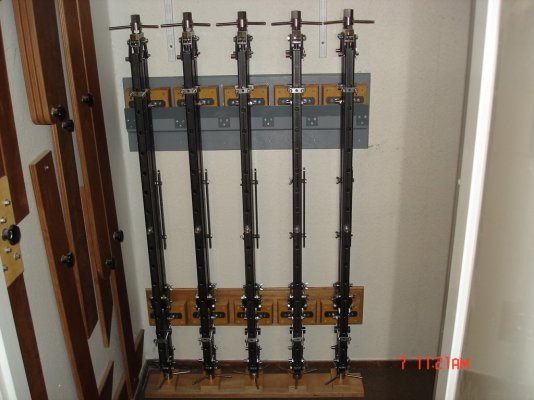

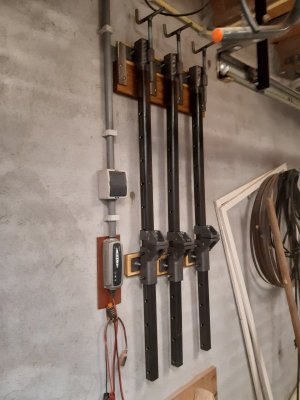

Ook hebben ze een plaatsje aan de muur gekregen voor als ze niet gebruikt worden!
Allen bedankt voor de input en het meedenken!
Hier nog een paar foto's:



[ornament]

Het voordeel van de metrische draad (met relatief kleine spoed) is dat je inderdaad gemakkelijker grotere krachten kan uitoefenen.

Die ervaring heb ik ook met metrische draad. .En als je die lange moeren gebruikt, verlengmoeren, zoals Eric 55 doet zullen ze , bij niet al te intensief gebruik zeker niet versleten kunnen worden. Anderzijds is alles ook telatief gemakkelijk en heel goedkoop te vervangen.

De laatste jaren zorg ik dat ik kwaliteit 8.8 kwaliteit heb. Bij vroegere versies ken ik de kwaliteit niet altijd , maar deze zijn in praktijk ook niet stuk gegaan, bij intensief gebruik. Wel zorg ik dat er voor dat de spindels steeds licht geolied zijn.

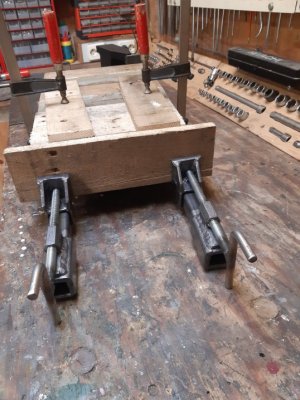

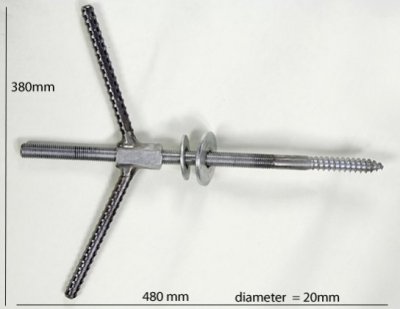

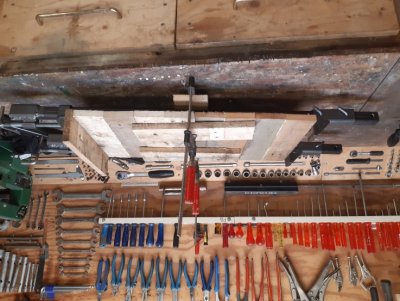

Hieronder een beeldenschroef. Ik heb ze in M12 , M 16 op de foto M20 , ze zijn allemaal even lang en dienen vooral voor verticaal gebruikt te worden. De armen van de vleugelmoeren mogen makkelijk de helft korter, dan span je nog heel makkelijk, met met weinig armkracht, het beeld muurvast op het werkoppervlakte. Voor dit doel hebben we echt veel klemkracht nodig.


Voor eerder horizontaal gebruik heb ik er kortere gemaakt.
Zelfs bij intensief gebruik, zullen ze aan een volgende generatie overgeleverd worden. Er zijn aan en aantal rondellen doorgesleten, wat erop wijst dat ze veel gebruikt worden en een heel hoge klemkracht hebben.

Ik had niets anders bruikbaar dan betonijzer voor de vleugels. Blijkt in praktijk juist heel aangenaam te werken, heel aangenaam en slipvrij , in de hand. Een meevaller.

Eigenlijk had ik dit draadje had ik nog niet gezien.
Beide constructeurs maken fascinerend gereedschap en zijn

Groeten,
Ornament
www.houtsnijden.eu



[Pascal81]

goeie genade, wat is wel heel fraai gemaakt, ook slim om ook een verticale persing te integreren!!!

prachtig gemaakt zeg, heerlijk als mensen zulke vaardigheden hebben.

ik moet nodig maar eens een workshopje lassen ergens doen, dan gaat er een wereld voor je open aan mogelijkheden

Heb een 2 daags beginnerscursus gehad bij www.lerenlassen.nl aanrader! Kun je met meerdere soorten lastoestellen leren/proberen



[trigger]

@Eric55 die eerste versie die je maakte, met verticale opsluiting, zoiets heb ik nog nooit gezien en zou ik wel willen! Zou je overwegen ze op bestelling te maken?



[mink]

@trigger, bedoel je niet die sergeanten van @peter vh uit post #11?



[trigger]

@trigger, bedoel je niet die sergeanten van @peter vh uit post #11?

Eh, verrek, je hebt gelijk! Maar beiden zijn beter dan wat ik nu heb...



[The Boktor]

Wat ik zelf gebruik zijn pijpklemmen. Als er kans is dat de boel gaat knikken leg ik er (tig gratis) bakstenen op. Dat bespaart weer een extra investering.



[peter vh]

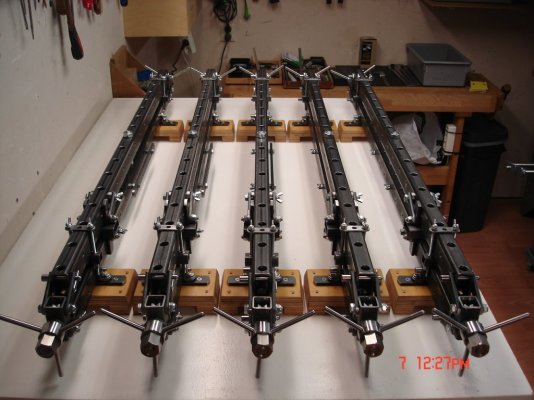

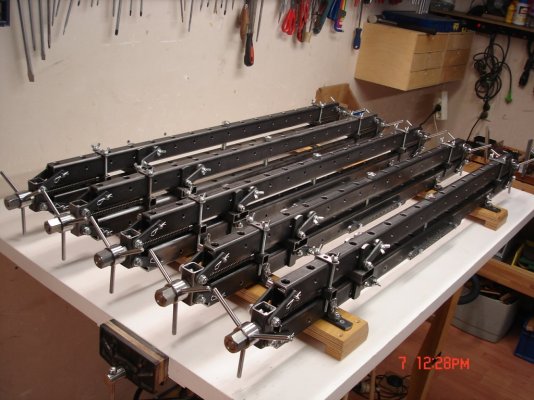

Bij de fabricage van de 5 sergeanten/ lijmpersen is er niets gelast alles is met bout en moer as en splitpen of geklonken gemonteerd.
Ben in bezit van verschillende las techniek certificaten maar bij dit project mocht er niet gelast worden dit was een vereiste vooraf.
Gr,
Peter vH.



[trigger]

Bij de fabricage van de 5 lijmpersen is er niets gelast alles is met bout en moer as en splitpen of geklonken gemonteerd.
Ben in bezit van verschillende las techniek certificaten maar bij dit project mocht er niet gelast worden dit was een vereiste vooraf.
Gr,
Peter vH.

heb je een handleiding of bouwplan?



[peter vh]

heb je een handleiding of bouwplan?

Ik heb niks op papier gezet,gewoon stap voor stap gebouwd.
De machines die gebruikt zijn Klein draaibankje, kolomboormachine en een zaagtafel.



[trigger]

Ik heb niks op papier gezet,gewoon stap voor stap gebouwd.
De machines die gebruikt zijn Klein draaibankje, kolomboormachine en een zaagtafel.

Gedetailleerde foto's dan? en jouw toestemming om jouw ontwerp na te maken voor eigen gebruik?



[ZotVanHout]

toestemming om jouw ontwerp na te maken voor eigen gebruik?

hm, als @peter vh hier zijn ontwerp + ideeën deelt, dan is 'eigen gebruik' redelijk ruim

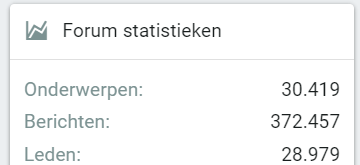

met straks 29.000 leden . . .
en dan nog de 'passieve' lezers niet meegeteld



[peter vh]

Van mij kant is er geen enkel probleem als het nagemaakt wordt,maar maten en een tekeningen zijn er niet.
Ik zal nog een paar afbeeldingen plaatsen.



[peter vh]

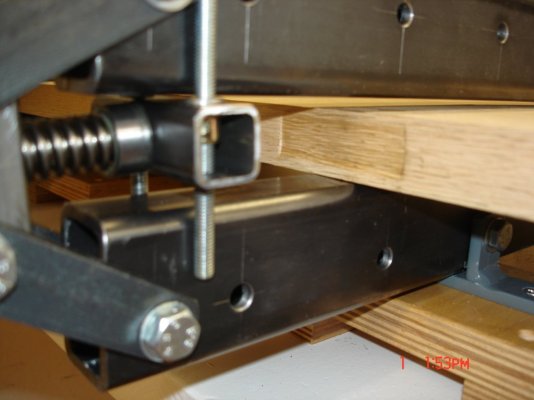

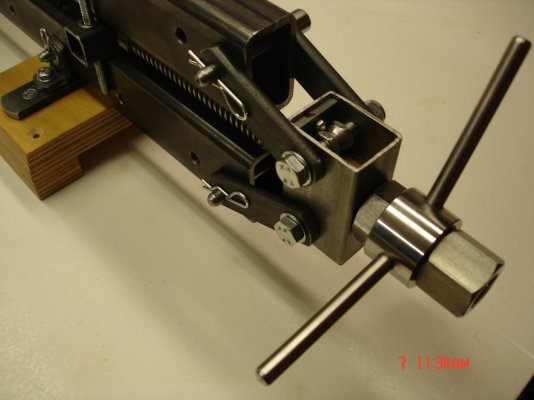

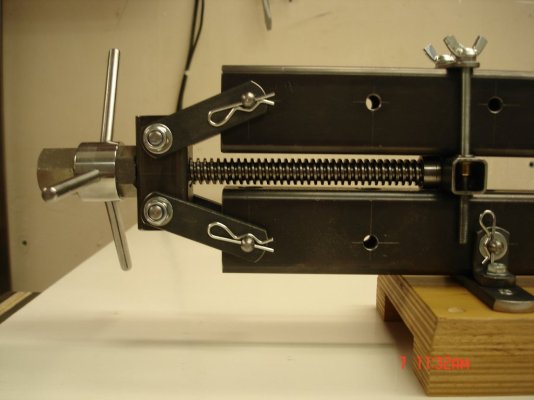

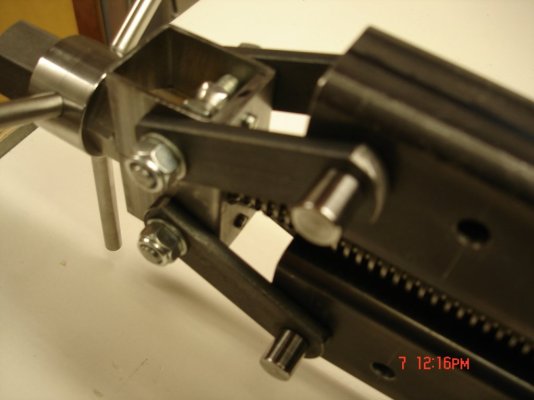

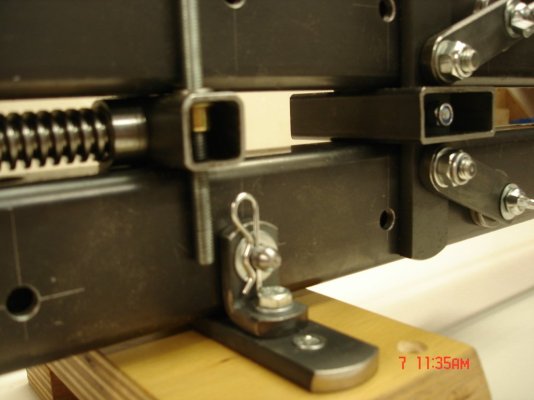

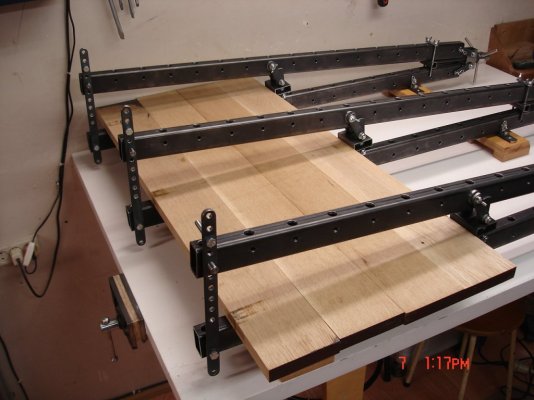

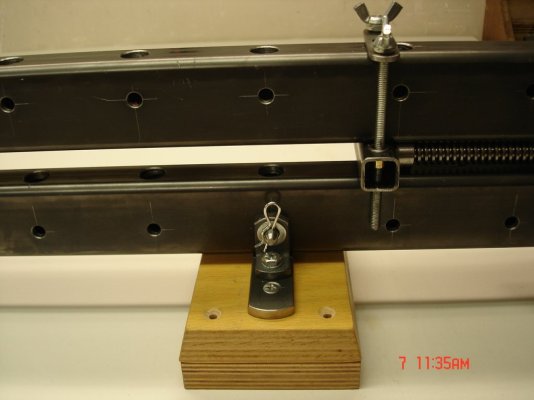

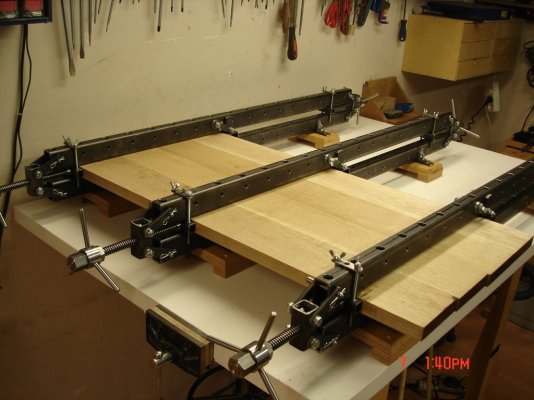

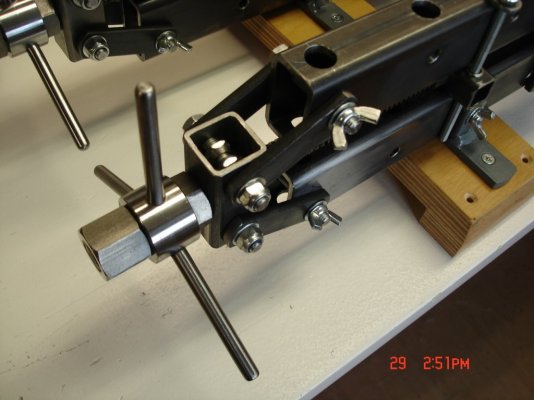

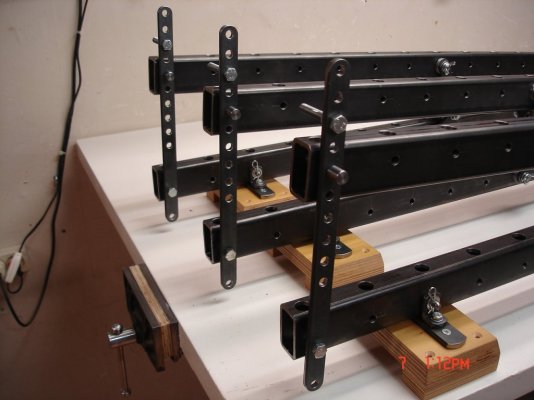

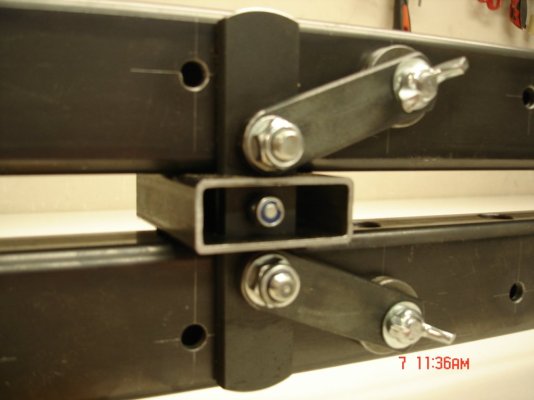

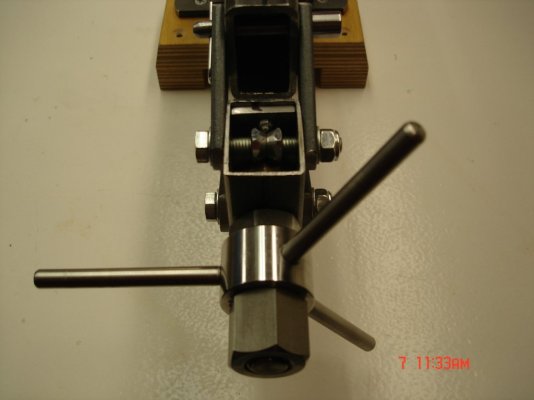

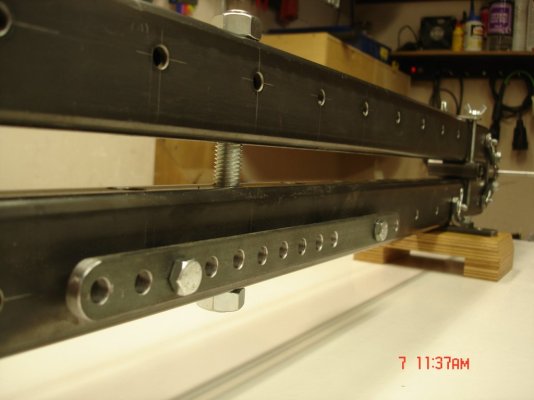

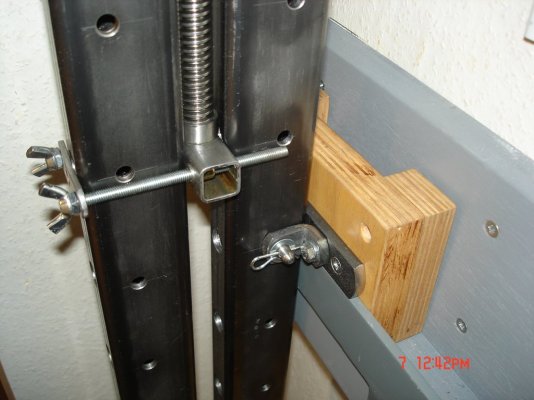

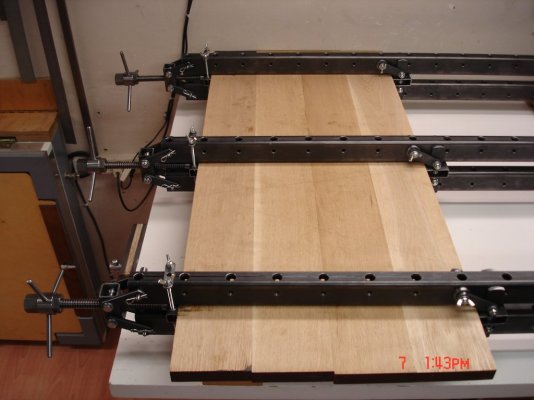

Hier nog een paar.



[trigger]

Dankjewel!!
