Radiaalzaag / Afkortzaag - aandrijving

splintertje_308

Nieuw lid
2 mei 2022
2
0
Overijssel
Beste allen,

Ik ben nieuw hier en heb een vraag m.b.t. de afkortzaag. Hopelijk kunnen jullie me hier op weg helpen!
Ik moet namelijk voor mijn studie onderzoek doen naar de afkortzaag en daar een korte presentatie over geven over de machine, die ook geschikt is voor leerlingen uit het vmbo (profiel bouw). Ik ben zelf ook een beginner in de machinale werkplaats, dus ik ben aan het uitpluizen geslagen en loop eigenlijk tegen twee dingen aan:
  • De termen afkortzaag en radiaalzaag worden (schijnbaar) door elkaar heen gebruikt. Zit hier nog verschil in?
  • Ik moet wat vertellen over de opbouw en aandrijving van een afkortzaag. Ik heb het internet afgestroopt, maar vang steeds bot. Wie kan hier iets over vertellen of mij in de goede richting wijzen?
De afkortzaag die we hier hebben staan (ik moet de presentatie doen aan de hand van deze machine) is een Graule ZS 170.

Hartelijk dank!


Superkees

Post veel
17 aug 2017
2.090
415
Een radiaalzaag is een cirkelzaag die onder een rail hangt. Google maar eens op DeWalt radiaalzaag. Een afkortzaag heeft of een scharnierconstructie of twee geleidestangen. Beiden kun je voor het zelfde doel gebruiken, maar het bereik van een radiaalzaag is groter. Een afkortzaag gebruik je dan ook vooral voor massief hout, terwijl je met een radiaalzaag ook plaatwerk kunt zagen.


ZotVanHout

Oud hout
8 jan 2016
7.336
2.039
Klein-Brabant, Vlaanderen
vooreerst . . . welkom als nieuw lid

+1 met superkees

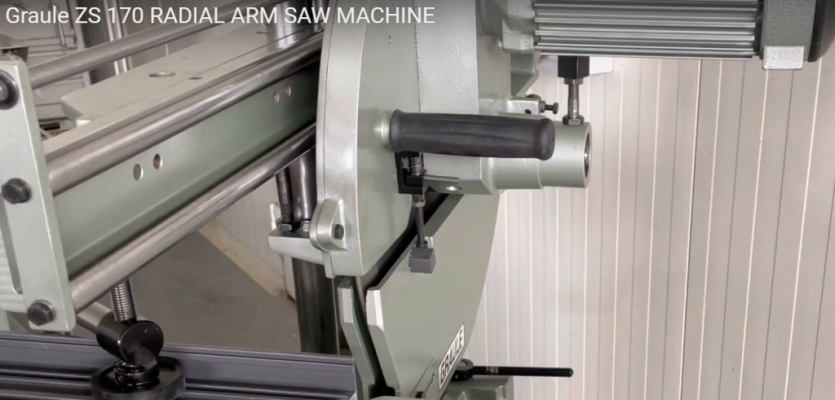

je kan ons helpen door een foto van jullie graule zs 170 te plaatsen
bij het daarop surfen vind ik het onderstaande . . . waaruit ik besluit dat dit een radiaalzaag is, en geen afkortzaag
vaste vertikale arm + horizontale in de hoogte verstelbare arm waarop de machine loopt
horizontale arm in hetzelfde vlak draaibaar
zaag op zich kantelbaar
daar gaat het wereldbeeld dat jullie school heeft . . .



dragonhaertt

Actieve deelnemer
11 jun 2020
217
118
Ik ben niet geheel bekend met alle nederlandse termen, maar voor zover ik weet heeft een radiaalzaag altijd de optie om ook over de lengte te zagen door het blad te draaien.

Wat betreft de aandrijving: afkortzagen zijn vaak óf riemaangedreven óf direct aangedreven (met het blad op de motoras of op een tandwieloverbrenging)
Het voordeel van de directe aandrijving is dat er minder slijtage onderdelen inzitten die over tijd vervangen moeten worden.

Misschien kan je ook wat meer info vinden op de engelse termen. Er zijn veel video's over het verschil in (gebruik) van een radiaalzaag en afkortzaag.
Radial arm saw: Radiaalzaag
Chop saw: Afkortzaag met scharnier
Sliding miter saw: Afkortzaag met geleidestangen


ZotVanHout

Oud hout
8 jan 2016
7.336
2.039
Klein-Brabant, Vlaanderen
voor zover ik weet heeft een radiaalzaag altijd de optie om ook over de lengte te zagen door het blad te draaien.
inderdaad
heb 30 jaar geleden een radiaalzaag gekocht
tot nu toe enkel het blad gekanteld
(wegens andere machines is de radiaalzaag nu buiten dienst gezet)
nooit de machine tov de horizontale arm gedraaid
maar heb oa van @chevy66 hier geleerd dat dat mogelijk is, waardoor je met de radiaalzaag kan schulpen wanneer je die in 90° tov van de horizontale arm zet
dat is met een afkortzaag onmogelijk
(alhoewel ik voor de veiligheid liever met mijn tafelzaag schulp - ben met schulpen met de radiaalzaag niet zo bedreven als @chevy66 )


Joost Kok

Hout met mogelijkheden
25 jan 2019
316
117
Eemnes
Nog een voordeel van de radiaal is dat de verstekhoek tussen de 0 en 90 graden is in te stellen. Afkort is vaak max 55 a 60 graden, meestal maar aan 1 kant, andere kant is net iets minder 45 a50 .

Radiaalzaag is makkelijk omhoog te draaien voor bijvoorbeeld groeven of sponningen te zagen. Met een radiaalzaag kun je bijvoorbeeld prima kozijnprofielen zagen. Wel veel werk, gaat tegenwoordig op makkelijkere manieren. Maar het kan wel.
tevens ziin er radiaalzagen waar je freeskoppen op de motorische kunt bevestigen, maar dat moet je echt @chevy66 vragen.

Volgens mij is de radiaalzaag bij jouw op school er 1 die niet kan schulpen, maar ik kan me vergissen. Ken ’jouw’ machine niet en moet herdoen met kleine plaatjes op internet.


ZotVanHout

Oud hout
8 jan 2016
7.336
2.039
Klein-Brabant, Vlaanderen
tevens ziin er radiaalzagen waar je freeskoppen op de motorische kunt bevestigen, maar dat moet je echt @chevy66 vragen.
+1

we gaan een ontmoeting tussen @splintertje_308 & @chevy66 regelen
die laatste kan echt alle bewerkingen met een radiaalzaag maken
ter aanvulling: de radiaalzaag heeft echt zijn tijd gehad
na de opkomst van de afkortzaag, de formaatzaag, de opdeelzaag & de cnc's is die in het hoekje geraakt
bij mijn ijzerboer staan ze met hopen om naar afrika te verhuizen


Joost Kok

Hout met mogelijkheden
25 jan 2019
316
117
Eemnes
ter aanvulling: de radiaalzaag heeft echt zijn tijd gehad
ho ho @ZotVanHout , voor veel mensen is een afkortzaag voldoende maar zoals de zaag van @splintertje_308 die kort af max 450mm breed en 170mm dik. Die maat red ik niet met een afkortzaag. Dus voor wat dikker en zwaarder werk stationair zijn ze geweldig. Heb zelf helaas een kleine de walt maar die draait meer dan mijn afkortzaag.

  • Leuk
Waarderingen: The Boktor

ZotVanHout

Oud hout
8 jan 2016
7.336
2.039
Klein-Brabant, Vlaanderen
ho ho @ZotVanHout , voor veel mensen is een afkortzaag voldoende maar zoals de zaag van @splintertje_308 die kort af max 450mm breed en 170mm dik. Die maat red ik niet met een afkortzaag. Dus voor wat dikker en zwaarder werk stationair zijn ze geweldig. Heb zelf helaas een kleine de walt maar die draait meer dan mijn afkortzaag.
hoi, joost,
ben het helemaal met jou eens
doch slechts nadat ik de foto die @splintertje_308 geplaatst heeft, gezien heb + jij de capaciteiten van die graule zs 170 opgelijst hebt
in de rand . . . regelmatig krijgen we hier vragen waarbij WIJ naar de details mogen gissen, terwijl de vraag stofferen poepsimpel is (zo drukken wij dat in vl uit)
geen kritiek op jou, splinterke
in alles zit een leerproces
de zaag op die foto is echt industrieel opgesteld
ik zie dat ze reeds horizontaal in verschillende hoeken ingesteld geweest is (zaagsneden op de plaat er onder)
of er mee geschulpt is, kan ik niet zien
in ieder geval duikt ten behoeve van ons splintertje hier weer een wezenlijk verschil op
namelijk: met een afkortzaag kan je op stap gaan, want die weegt vanaf 10 kg
(mijn blauw boschke weegt 15 kg - mijn dewalt >= 315 mm zaagblad 25 kg)
met een radiaalzaag wordt dat moeilijker, want meestal zwaarder uitgevoerd + het ontwerp leent er zich niet toe
noot: mijn op rust gestelde radiaalzaag is uit gietijzer

Laatst bewerkt:
  • Leuk
Waarderingen: Joost Kok

handig18

Oud hout
17 feb 2013
2.937
853
Oss
Schulpen met zo’n zaag moet je erg voorzichtig zijn.
Ik heb al eens een plank door de wand zien gaan.:(

Laatst bewerkt:
