Pneumatische werkstukklem - wat is er op de markt ?

[ZotVanHout]

Regelmatig heb ik seriewerk.
Daarbij klem ik de werkstukken handmatig.
Omdat ik van efficiëntie hou, of omdat ik tegen tijdsverlies ben, of omdat ik lui ben, wens ik het klemmen van de werkstukken te vereenvoudigen.
Gewoon werkstuk er onder leggen, druk op een knopje (ideaal een voetpedaal), en het werkstuk zit klem.
Bewerken, nogmaals drukkken, en het werkstuk kan er uit, en het volgende er in.
Idealiter kan die klem ook op mijn rolwagen (in de T-groef).
Het gebeurt mij weleens dat het werkstuk (plaat) te groot is voor mijn verhoudingsgewijs korte armen.
Mag ik jullie tips ?
Met dank aan Felder voorbeeld hier onder.
Ik bezit een compressor + elektriciteit.
Ook een beurs, maar daar zit te weinig in om dit te kunnen kopen.

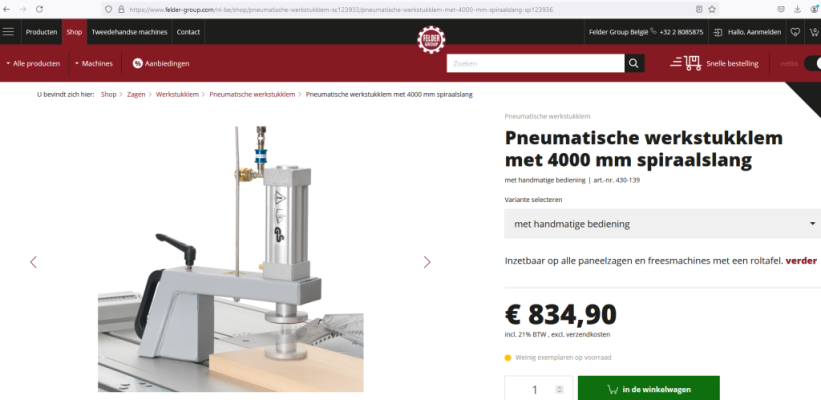

Pneumatische werkstukklem met 4000 mm spiraalslang met handmatige bediening

Pneumatische werkstukklem met 4000 mm spiraalslang met handmatige bediening in uw Felder-onlineshop. Blader door ons Pneumatische werkstukklemassortiment. Nu direct kopen.

www.felder-group.com



[knotwilg]

Ook een beurs, maar daar zit te weinig in om dit te kunnen kopen.

De basis van pneumatiek is goed zelf te leren. Onderdelen zijn in verschillende kwaliteit en prijs te koop.

Je het hier een cylinder nodig die je met lucht beide kanten op kunt sturen en dus een "schakelaar" die de lucht naar de ene of andere ingang van de cylinder stuurt. Ook heb je nog iets aan de cylinder nodig dat weerstand aan de uitgaande lucht bied, ander klapt zo'n ding met maximaal geweld heen en weer.

Een van de vele leveranciers.



[RDR2950]

zou het met vacuumklemmen werken?



[rik]

zou het met vacuumklemmen werken?

Voor veel werk op de werkbank is dit ideaal! Echt een uitkomst voor productiviteit in mijn wp. Onderdelen rondom frezen, alle zijde kunnen schuren kantenband aanbrengen met handmatige kantenbandmachine.
Je klemmen zitten nooit in de weg voor je gereedschap.

Ik ondervind maar 2 grote nadelen.

Bij werkzaamheden met (grote) krachten parallel aan de zuignappen is de zuigkracht op hele kleine en hele grote objecten vaak te klein. Normale formaten gaan prima.

Je moet oppassen dat je de zuig rubbers niet beschadigd, dan ben je paar 100,- verder met mijn type zuigers.


Ik zie 2 nadelen voor de paneel zaag de zuignappen moeten onder het werk, hierdoor zweeft je werkstuk
Je klemmen worden vermoedelijk boven je T gleuf gemonteerd, dat is best ver van je zaag waardoor er veel krachten op het werkstuk kunnen komen.

Verder is er veel te koop, allemaal duur en geschikt voor 1 toepassing. Iig heb ik nog niets kunnen vinden.

Optie is zelfbouw, maar dat kost veel tijd in uitzoekwerk en bouwen. Voor een commerciële werkplaats kan dat enkel uit als je of heel specialistische dingen maakt of hele grote oplages maakt. (Anders is het hobby en commercieel minder interessant)

Succes met je zoektocht.



[elzenmaa]

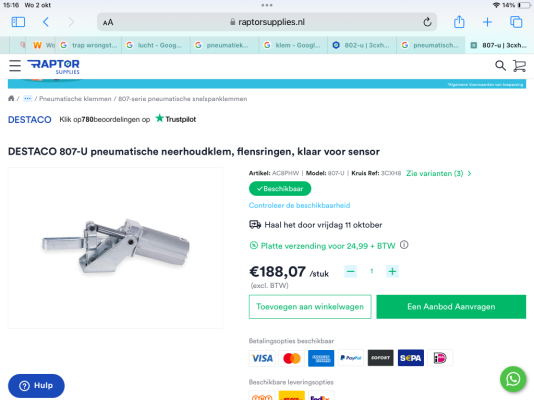

Bijv. Destaco heeft een pneumatische neerduwer.

Verder eens met wat @rik hierboven zegt.
Wanneer het zakelijk is en je moet zelf van alles gaan maken kun je in die tijd beter gewoon betaald werk doen.

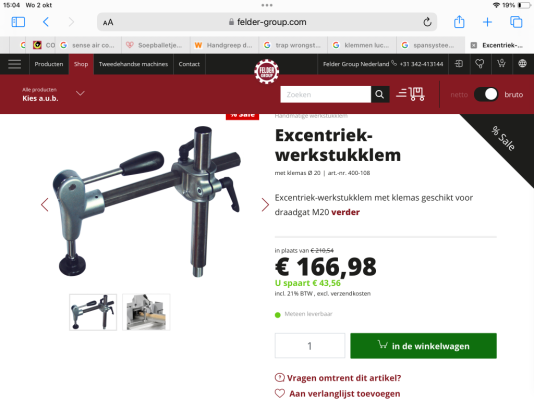

Vraag me ook af of er zoveel tijdwinst is t.o.v een handspanner zoals bijv. ook Felder die levert.



[hoalt]

Ik ben hobbymatig bezig, maar heb veel plezier beleefd aan het automatiseren van mijn werkplaats middels pneumatiek. Zo heb ik een rolbok die automatisch na een knopdruk uit de vloer komt, een zoldertrap die pneumatisch opgehaald wordt, een zolderluik wat met druk op de knop open en dicht gaat en veel meer. Het is hobbymatig allemaal goed te doen als je je er even in verdiept.
Ik heb ik de loop der tijd vele (2e hands) spullen verzameld en heb nog wel wat liggen.
Wat je voor het klemmen kunt gebruiken is bv van Festo EV-20/75-5 klemcylinder. Deze heeft een slag van slechts 5 mm, maar het object zit dan wel muurvast. Ik heb ook nog wel een voetpedaal liggen.
Stuur maar een PB als je interesse hebt.

Note: het voorbeeld zoals je zelf gaf kun je ook makkelijk zelf maken als je een beetje handig bent. Ik heb ook nog wel verschillende cilinders liggen.
Robert



[Petrolhead]

Vraag me ook af of er zoveel tijdwinst is t.o.v een handspanner zoals bijv. ook Felder die levert.

Ik gebruik deze nu al een jaar of 7, eerst op een B3 daarna een KF700S. Handig ding, veel klemkracht, maar het (enige) nadeel is dat hij het werkstuk lichtjes van zich weg duwt. Als een dwarsgeleider dit voorkomt, geen probleem.. Maar als je hem achter de geleider monteert duwt hij dus een fractie weg van de geleider. Hoe korter je de horizontale arm maakt, hoe minder natuurlijk. Wel een belangrijk verschil tov een pneumatische die loodrecht omlaag drukt.



[Peter de B.]

Ik heb er geen verstand van, maar zo'n klem lijkt me ook interessant.
Aangespoord door de vraagsteller, ben ik even gaan kijken op Youtube (hoe werkt nu zoiets)

Bij de eerste video, kwam ik dit tegen.

https://www.rockler.com/rockler-pneumatic-clamping-system

Nog niet eens zo kostbaar.



[ZotVanHout]

Bijv. Destaco heeft een pneumatische neerduwer.

prima
die vind ik oa hier

DESTACO Pneumatische krachtspanner | ERIKS shop BE

Vind uw Pneumatische krachtspanner bij ERIKS. Kies nu uit meer dan 500.000 artikelen en bestel direct online.

shop.eriks.be



[ZotVanHout]

zou het met vacuumklemmen werken?

ik besef nu dat ik ooit zo'n vacuumzuiger van festool gekocht heb
met de bedoeling om die te bij het afkanten te gebruiken
uiteindelijk nog nooit afgekant
soms verzamel ik eerder gereedschap ipv het te gebruiken
die vacuumzuiger is voor kleine werkstukken een oplossing

ik blijf naar de pneumatiek bestuderen om werkstukken te klemmen
minstens voor de techniek



[mathieu]

CNC werkt volgens mij ook met vacuüm tafels. Een soort van MFT waar je zones kan afbakenen waar het werkstuk ligt. Kleine werkstukken zal wel moeilijk zijn omdat zuigkracht van oppervlakte afhangt.



[ZotVanHout]

CNC werkt volgens mij ook met vacuüm tafels. Een soort van MFT waar je zones kan afbakenen waar het werkstuk ligt. Kleine werkstukken zal wel moeilijk zijn omdat zuigkracht van oppervlakte afhangt.

ik doel op deze set van festool
vermoed dat die niet meer leverbaar is

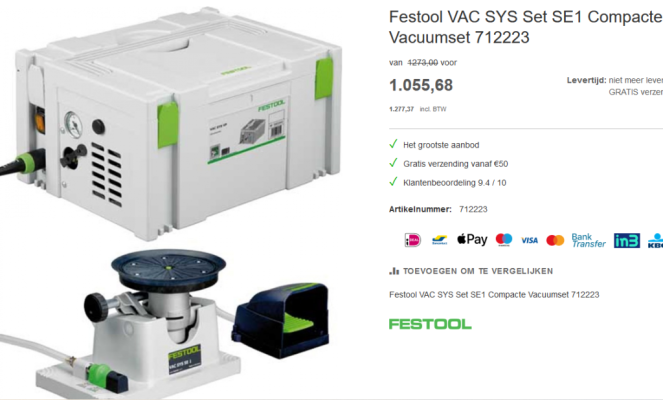

Festool VAC SYS Set SE1 Compacte Vacuumset 712223

Festool VAC SYS Set SE1 Compacte Vacuumset 712223

www.gereedschappelijk.be



[Rik Hechtel]

Dit kwam ik onlangs tegen.

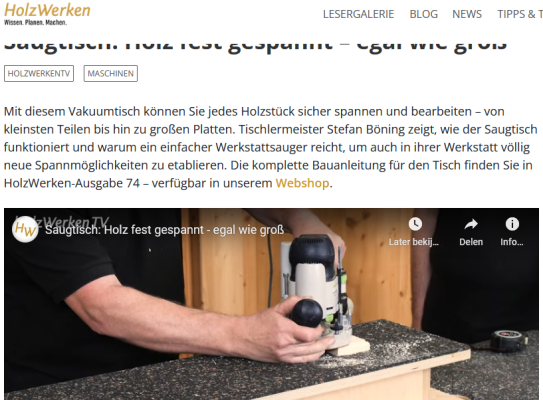

Saugtisch: Holz fest gespannt - egal wie groß | HolzWerken

Ein Vakuum- oder Saugtisch muss nicht teuer sein: Sehen Sie eine selbstgebaute Variante in (beeindruckender) Aktion.

www.holzwerken.net

Misschien te overwegen?



[ZotVanHout]

Dit kwam ik onlangs tegen.

Saugtisch: Holz fest gespannt - egal wie groß | HolzWerken

Ein Vakuum- oder Saugtisch muss nicht teuer sein: Sehen Sie eine selbstgebaute Variante in (beeindruckender) Aktion.

www.holzwerken.net

Misschien te overwegen?

zeker
indrukwekkend hoe een stuk van 7x7 cm vastgezogen wordt, en rondom gefreesd !



[ZotVanHout]

@Rik Hechtel

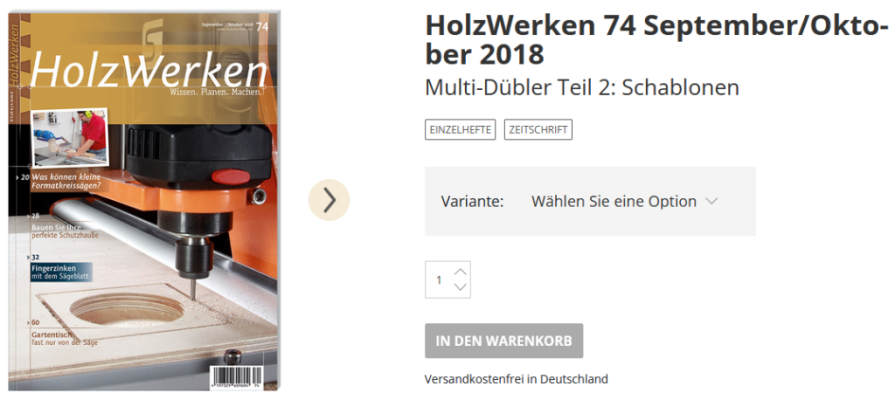

in uitgave 74 vind ik niets over de zuigtafel
heb jij die ?

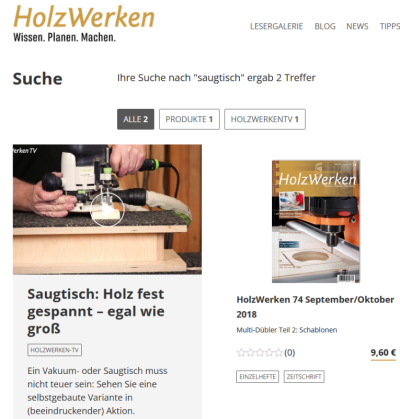

zoek ik verkeerd ? heb op 'saugtisch' gezocht, en dan verschijnt enkel de 74



[Rik Hechtel]

@Rik Hechtel
in uitgave 74 vind ik niets over de zuigtafel
heb jij die ?
zoek ik verkeerd ? heb op 'saugtisch' gezocht, en dan verschijnt enkel de 74

Ik heb in de pdf-lijst gezocht en daar staat ook het bladnummer 74 vermeld voor saugtisch.

HolzWerken-Artikelübersicht als Liste zum Download

Hier finden Sie die Gesamt-Übersicht über alle erschienenen, mehrseitigen HolzWerken-Artikel. Von 2006 bis zum aktuellen Heft.

www.holzwerken.net

Nee, ik heb het nummer niet.
Succes



[knotwilg]

Deze laat zien hoe het werkt

Deze laat zien hoe je het maakt



[ZotVanHout]

heb het 1ste filmpje reeds bekeken
het 2de niet
sta me toe het gebruik van de stofzuiger in vraag te stellen
voor een maximale zuigkracht dient die zo weinig mogelijk lucht te zuigen
wordt de motor dan niet te veel belast ?



[chevy66]

De meeste bouwzuigers kunnen er wel tegen. Ik gebruik ook gewoon mijn starmix om dunne houtjes te zagen.



[knotwilg]

wordt de motor dan niet te veel belast ?

de truuk hier is dat je ook de schuurmachine op de zelfde zuiger hebt en du gewoon zuigt zonder extra belasting. Als de plank is vastgezogen blijft ze dat. Als je alleen maar vacuum zou willen dan zou ik naar een vacuum pompje kijken, maar die heb je al begrijp ik. Zelf zou ik het niet zo snel op een zaagtafel gebruiken, gevoelsmatig.
