Plaat scharnierend (?) + 'onzichtbaar' aan plafond bevestigen

[ZotVanHout]

Gegroet, collega's,

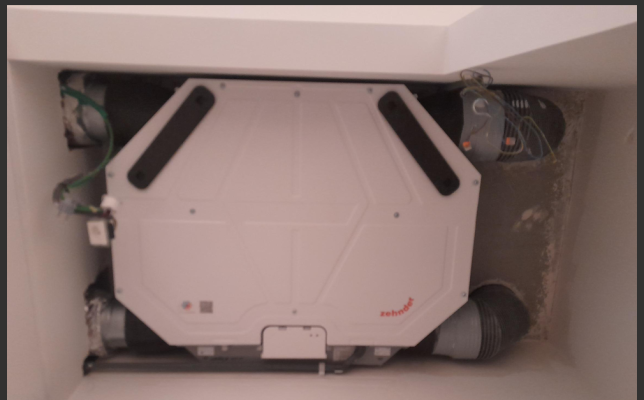

deze airco hangt aan het plafond van een nis van ongeveer 100 x 140 cm.

Ik ben gevraagd om daar een redelijk zware plaat (valchromat) onder te hangen, die de volledige nis afsluit.
Op zich geen uitdaging.
Wat wel een uitdaging is, dat de plaat af&toe 'verwijderd' moet kunnen worden om onderhoud toe te laten.

Mijn eerste idee was om aan de lange zijde meubelscharnieren (bv volledig opliggende blum expando) te plaatsen.
Aan de andere kant ?
Draadstangen die door een gat steken + daarop vleugelmoeren ?

Hartelijkste dank voor alle tips !



[Doubledot]

je kan ook overwegen om aan één zijde in te haken, andere met bijvoorbeeld een meubelslotje vast te zetten. of



[John1969]

Op elke hoek een ketting misschien een idee



[nicodemus]

Ik kan de afstanden niet helemaal goed inschatten, maar als er genoeg ruimte is zou je een rand valchromat aan beide zijden kunnen monteren. De plaat zelf 2 randen aan de bovenkant oplijmen/schroeven en dan schuin insteken en terug tussen de randen laten vallen. Kan je er altijd zonder gereedschap bij en geen ijzerwaren in het zicht. Maar het verkleint het gat wel iets en je moet ook genoeg hoogte hebben.



[ZotVanHout]

je kan ook overwegen om aan één zijde in te haken, andere met bijvoorbeeld een meubelslotje vast te zetten. of

op zich een goed idee
ik verwacht dat een meubelslotje het gewicht van de plaat niet kan dragen



[ZotVanHout]

Op elke hoek een ketting misschien een idee

bedoel je dat de plaat met een ketting omhoog getrokken wordt ?
(dan denk ik aan de valbrug over een slotgracht)



[jorisvh]

Als het valchromat van 19mm is, weegt 1,4m2 21kg.
2 latten tegen de muur en de plaat daaraan klikken met een stuk of 6 lamello tenso verbinders?

(en dan iets van een greep waar je een snok aan kan geven om ze er weer uit te krijgen)



[ZotVanHout]

Ik kan de afstanden niet helemaal goed inschatten, maar als er genoeg ruimte is zou je een rand valchromat aan beide zijden kunnen monteren. De plaat zelf 2 randen aan de bovenkant oplijmen/schroeven en dan schuin insteken en terug tussen de randen laten vallen. Kan je er altijd zonder gereedschap bij en geen ijzerwaren in het zicht. Maar het verkleint het gat wel iets en je moet ook genoeg hoogte hebben.

uitstekend idee !

er is voldoende hoogte (vertikaal)
daarbij beneem ik uiteraard een deel van het bovenpaneel van de deur, maar dat is onvermijdelijk
prachtig man !

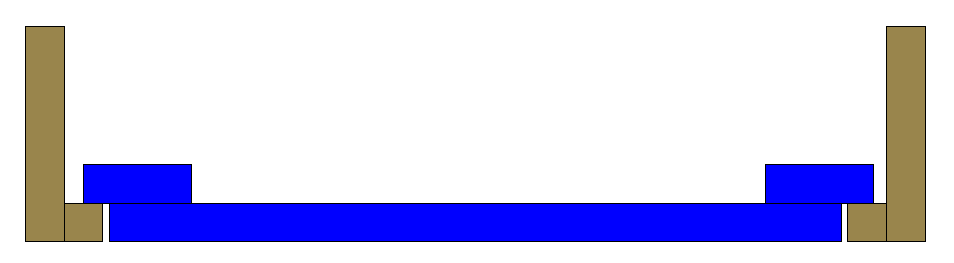

direct een doorsnede ruw uitgetekend
details moet ik nog uitwerken

waarop ik moet letten:
1/ de diagonaal van de plaat moet tussen de 2 ondersteunende zijkanten kunnen
2/ de plaat mag niet zover naar links of rechts kunnen schuiven dat ze tussen de zijkanten valt

plaat wegnemen moet minstens met zijn 2-en
je hebt er geen greep op
maar dat kan door er een zuignap op te zetten



[klusrob]

Kijk eens naar de manier waarop een vlizotrap (vliering- of zoldertrap) opklapt, zo een waar een houten bouwfraude op een plaat wegklapt in het plafond. Daarbij hangt een flink gewicht aan de plaat, die ook met een klein slotje vasthangt. Wel met veren om het geval te geleiden.
Mogelijk kan je zelfs een donor vinden om dat systeem vanaf te halen en te gebruiken?



[ZotVanHout]

Als het valchromat van 19mm is, weegt 1,4m2 21kg.
2 latten tegen de muur en de plaat daaraan klikken met een stuk of 6 lamello tenso verbinders?
(en dan iets van een greep waar je een snok aan kan geven om ze er weer uit te krijgen)

dank voor de tip, @jorisvh,
met de Tenso-oplossing hou je er de Tens(i)o in
vertikaal heb ik die tenso's nog niet gebruikt
de plaat komt in een doorloopruimte, waar dagelijks veel personenverkeer is
daar staat ook een 'gouden' wasbak in
het idee van @nicodemus lijkt mij het veiligste
als ergens slechts 2 vijzen in moeten, draai ik er altijd 3 in
risico's beperken
(we kennen mekaar al een beetje ;-)



[ZotVanHout]

Kijk eens naar de manier waarop een vlizotrap (vliering- of zoldertrap) opklapt, zo een waar een houten bouwfraude op een plaat wegklapt in het plafond. Daarbij hangt een flink gewicht aan de plaat, die ook met een klein slotje vasthangt. Wel met veren om het geval te geleiden.
Mogelijk kan je zelfs een donor vinden om dat systeem vanaf te halen en te gebruiken?

dank voor de tip
het voordeel van jouw oplossing is dat je de plaat op je eentje kan laten scharnieren
het onderhoud gebeurt slechts 1 x / jaar
dus dat is geen vereiste

mijn idee van een kastscharnier van o.a. blum vind ik te onbetrouwbaar
1 verkeerde klik, en de plaat klapt op je kop
in gedachten denk ik aan een scharnier die op drager + plaat geschroefd wordt
aan de bewegende zijde zouden tenso's oid de plaat omhoog kunnen houden

al bij al zie ik de oplossing van @nicodemus als de goedkoopste, veiligste en minimalistische (*)
(*) zo weinig mogelijk beslag zichtbaar
in de rand: soms moet ik met dat ideeëngoed 'minimalistisch' lachen
zo zie ik keukens, waar ter wille van het minimalisme een reeks (binnen)schuiven achter 1 front gestopt worden
de gebruiker moet dan 2 handelingen uitvoeren
alles voor de schoonheid
(het is om het sch... (VL ?) van te krijgen)



[thomasz]

Weet niet of een volledige plaat een vereiste is, anders kan je de plaat in bijvoorbeeld drie delen opdelen zodat elke sectie handelbaarder is.

Dan het ophangen:
In de lengte twee forse hoeklijnen monteren, 50x50 mm of zo.
De plaat ( platen) op 134 cm zagen ( 140 -5 - 1cm speling ) zodat je die schuin kan insteken en kan opleggen op de profielen.



[Miko]

Zou het voor de bewoners iig makkelijk te demonteren maken, dit ventilatiesysteem / wtw , geen airco- moet ieder half jaar de filters gereinigd hebben.



[w00t]

Kijkend naar de 2e foto: de 3 schroefjes bovenaan moeten voor onderhoud waarschijnlijk los gedraaid kunnen worden. Als je daar een rand voor hebt zitten kom je er mogelijk niet goed bij.
Ik zou wel aan de onderkant iets maken zodat je wat grip hebt, afgaande op het idee van nicodemus. Bijv een klein randje of paar oogjes.



[ZotVanHout]

Weet niet of een volledige plaat een vereiste is, anders kan je de plaat in bijvoorbeeld drie delen opdelen zodat elke sectie handelbaarder is.

opsplitsen maakt het inderdaad meer hanteerbaar door het lagere gewicht
zoals de panelen in een vals plafond



[ZotVanHout]

de 3 schroefjes bovenaan moeten voor onderhoud waarschijnlijk los gedraaid kunnen

goeie bedenking !



[Bijtel]

In de bouw worden dit soort luiken veel gemaakt. Er zijn zelfs kant en klare oplossingen voor. Maar in jouw geval werkt dat niet. Vaak zit er een snap on grendel op, dus erop drukken om hem los te maken. Het luik hangen ze altijd aan twee staalkabeltjes met haakjes, die haakjes haal je los om hem helemaal naar beneden te scharnieren.



[ZotVanHout]

In de bouw worden dit soort luiken veel gemaakt. Er zijn zelfs kant en klare oplossingen voor. Maar in jouw geval werkt dat niet. Vaak zit er een snap on grendel op, dus erop drukken om hem los te maken. Het luik hangen ze altijd aan twee staalkabeltjes met haakjes, die haakjes haal je los om hem helemaal naar beneden te scharnieren.

dank
heb je mij een link oid ?
dat gaat dan in de richting die @John1969 aangegeven had ?
