Piet Hein Eek stoel, vragen over constructie

[jaap]

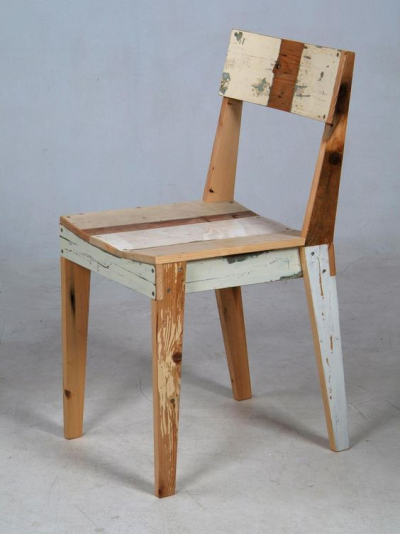

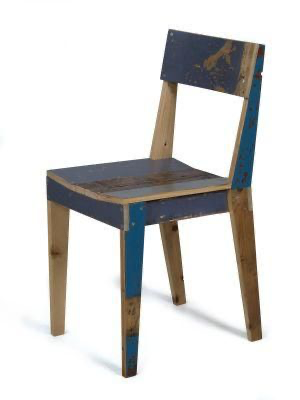

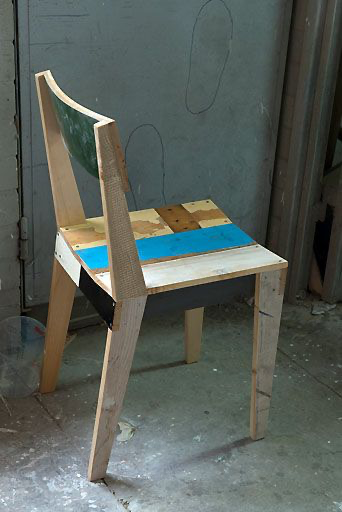

Weet iemand hoe bij deze stoel de rugleuning aan de achterpoot en de stoel constructie is vastgemaakt? Het lijkt bijna te dun voor een pen/gat verbinding.

Ik vind het een prachtig stoeltje qua ontwerp, de foto's komen van pinterest.

jaap



[Houtsoort]

Er lijken schroeven in te zitten. Of zie ik het verkeerd?



[G.G.]

Is volgens mij ook gewoon geschroefd.
Zie ook Eiken stoel • PIET HEIN EEK



[twdi]

Het lijkt mij ook niet zo heel stevig, maar ja... het is wel 'design'



[Bert Vanderveen]

PHE schroefde vroeger alles in elkaar. Werkt ook prima. Je moet alleen oppassen dat de schroeven elkaar niet kruisen en dat je het correcte type en de juiste maat gebruikt.
Ik heb zelf wel eens een wiegje gemaakt, een beetje geïnspireerd op PHE’s fauteuiltje van wit 'sloop'hout met eiken, waarbij de schroeven een feature zijn - messing en dan de klassieke rechte sleuf, netjes geklokt, met bijpassende ringen.

Zie dit draadje van een paar jaar terug:

Babywiegje

Een dezer dagen word ik grootvader & dat is natuurlijk een goede reden om een 'custom' wiegje te maken. Het basisidee was om een soort binnenstebuiten bootje te maken, dus met de spanten zichtbaar en de 'huid' aan de binnenkant. Verder moest het 'knock down' zijn, dus makkelijk in delen te...

www.woodworking.nl



[thomasz]

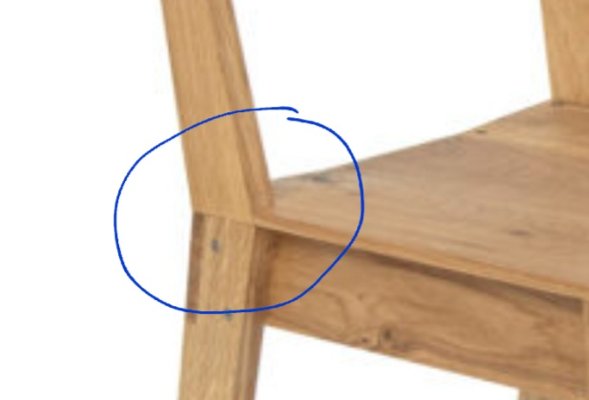

Het gaat @jaap denk ik om deze verbinding. Ik denk deuvels.



[jaap]

Precies @thomasz die bedoel ik. Deze eiken versie kende ik niet, dank voor de link! Het lijkt toch dat achterste stoelpoot en rugleuning met een halfhout verbinding aan elkaar zitten. Zou het ook niet veel anders kunnen bedenken. Leuk om een keer te maken en een oplossing bedenken voor de schroeven die in het zicht zitten.

jaap



[John1969]

Ik zou bijna denken aan een halfhout verbinding gecombineerd met een zwaluw staart zodat het geheel onwrikbaar in mekaar zit als de drager van de zitting ertussen zit al dan niet met een pen en gat….



[Bert Vanderveen]

Leuningdwarsleuning en poot halfhout op elkaar, uitsnede achter voor halfhout ligger van de zitting. Een zwaluwstaart is volgens mij niet gebruikt, want niet nodig. Langs op langs verlijmen verbindt voldoende en halfhout verbinding schuift niet in de lengte af; schroeven (later toegepast) tegen het zijdelings afschuiven, die dan ook nog de verbinding vormen met de zijligger. Ik denk dat je het niet te ingewikkeld moet bedenken als het ook simpel kan. En productiematig is het waarschijnlijk zo dat de leuning en poot eerst verbonden worden, alvorens de twee links en rechts met elkaar te verbinden middels dwarsligger en dwarsleuning.



[SunRayes]

Ik denk ook dat het een half hout verbinding is. Een pen van de bovenleuning die achter de poot verstopt zit.



[henkverhaar]

Het lijkt mij ook niet zo heel stevig, maar ja... het is wel 'design'

Ik zeg niks...



[thomasz]

Op een van de foto's die op de pagina staan waarvan @G.G. de link stuurde is zo goed als zeker een halfhoutverbinding te zien.



[Bert Vanderveen]

Ik zeg niks...

Echt wel stevig. Als de schroeven er niet uitgeperst worden, tenminste. (Dat gebeurt bij mijn PHE feauteuil, zag ik net. Makkelijk te fixen, trouwens.)



[Wim Kluck]

Het model vind ik wel geinig. Van design snap ik niets. Ik zou hem zo heel dicht bij de kachel zetten. Ik heb niets met sloophout.



[Jan van den Broek]

Dat gebouw, heette RK2/RK3 in de Philipstijd, waar Piet Hein in zit, heb ik in mijn beginjaren aan de wal in gewerkt. Ik wil best van de week eens gaan spioneren met mijn camera of ik goeie foto's kan maken. Mits de stoel er nog staat, natuurlijk. En ik denk dat Rietveld ook een soortgelijk ontwerp had. Zal eens in mijn boeken neuzen.



[henkverhaar]

. En ik denk dat Rietveld ook een soortgelijk ontwerp had. Zal eens in mijn boeken neuzen.

militaire stoel?



[John1969]

Op een van de foto's die op de pagina staan waarvan @G.G. de link stuurde is zo goed als zeker een halfhoutverbinding te zien.

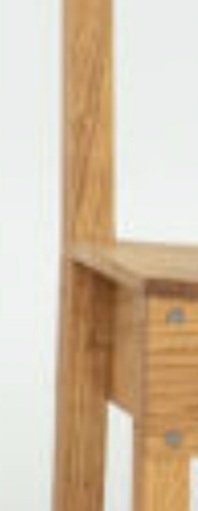

Bekijk bijlage 148754

Klopt op phe site kun je de foto uitvergroten en dan wordt het kops hout van de rugleuning duidelijk zichtbaar



[Jan van den Broek]

Dat gebouw, heette RK2/RK3 in de Philipstijd, waar Piet Hein in zit, heb ik in mijn beginjaren aan de wal in gewerkt. Ik wil best van de week eens gaan spioneren met mijn camera of ik goeie foto's kan maken. Mits de stoel er nog staat, natuurlijk. En ik denk dat Rietveld ook een soortgelijk ontwerp had. Zal eens in mijn boeken neuzen.

Geen vergelijkbare stoel van Rietveld kunnen vinden. Dus van de week eens langs zijn winkel fietsen.



[Jan van den Broek]

@jaap

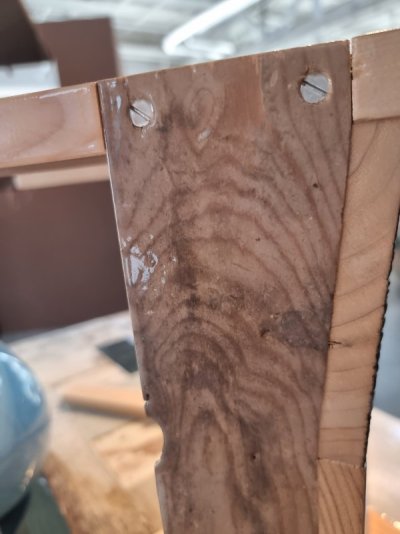

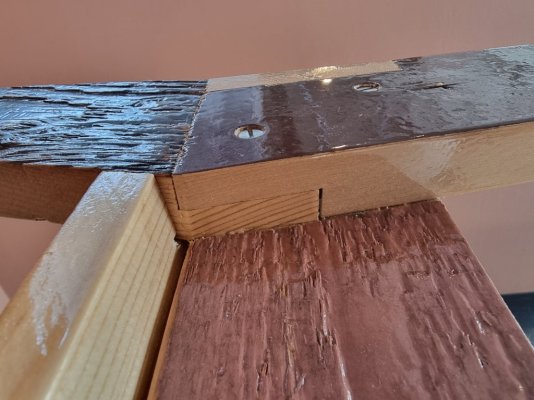

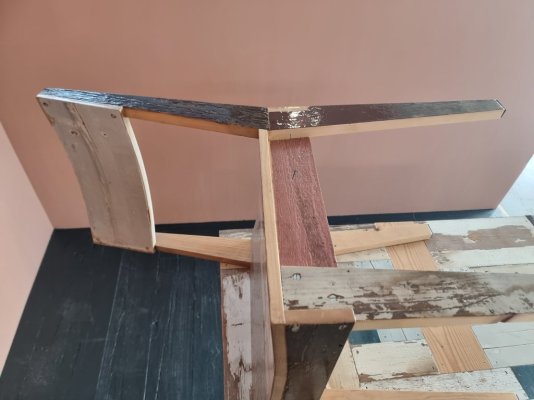

Zojuist bij Piet Hein wezen spioneren.
Het is een halfhoutverbinding.
Hopelijk zijn de foto's duidelijk.



[Jan van den Broek]

Het model vind ik wel geinig. Van design snap ik niets. Ik zou hem zo heel dicht bij de kachel zetten. Ik heb niets met sloophout.

Is slecht voor je schoorsteen want er zit een (polyurethaan?) laklaag op van zeker een millimeter dik.
