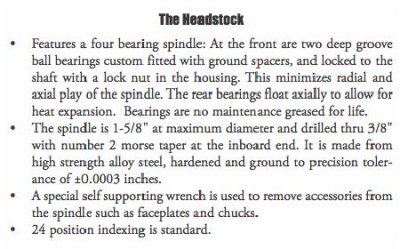

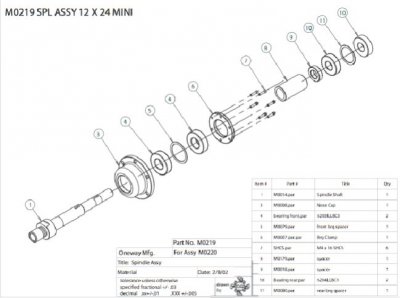

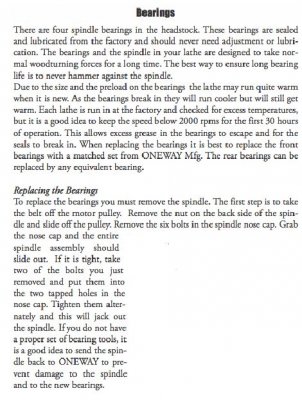

Over het algemeen wordt een as gelagerd met een vast en een los lager. Het vaste lager zit in axiale richting vast aan as en behuizing, zodat bij duwen of trekken aan de as er niets beweegt. Het losse lager schuift of over de as of in de behuizing, zodat bij temperatuurwissel en dus lengteverandering van de as er niets mis gaat - als dat ook een vast lager zou zijn, is er kans dat het warm wordt, dat daardoor de as nog meer van lengte verandert, waardoor het nog warmer wordt, waardoor etc.
Hier wat foto's van de as van mijn draaibank, die ik (met behulp van machinebouwers) zelf heb ontworpen, laten maken en ingebouwd.

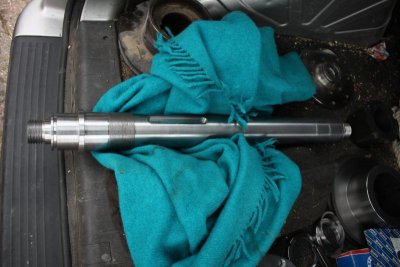

Je ziet van links naar rechts op de as de spindelaansluiting (DIN 800 / M45), een groef voor het borgen van de chuck/klauwplaten met een tweedelige ring, een kraagje om het vaste lager aan de ene kant vast te zetten, schroefdraad M75x1 mm voor de borgmoeren die het vaste lager aan de andere kant vastzetten, het gedeelte waar de poelieschijf op komt, een dunner stuk waar het losse lager op zit (tusen de twee ringetjes) en dan weer een M45 spindelaansluiting.

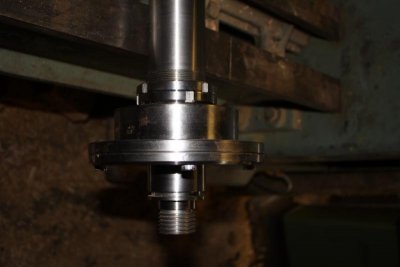

Hier zie je de voorkant van de as. De twee grote delen omsluiten een vast lager (dubbelrijig hoekcontactlager 5212E). Doordat de binnenruimte 0.1 mm kleiner is dan het lager lang is, zit het in de behuizing klem. Aan de achterkant zitten twee borgmoeren die met een busje tegen het lager aan duwen. Die borgmoeren zijn met veel kracht en loctite vast gezet.

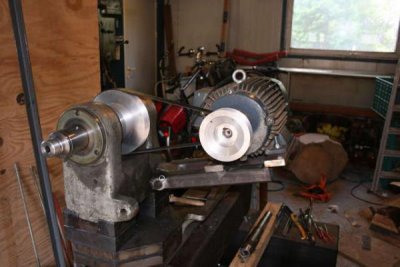

En hier het geheel vastgezet in de draaibank. Toevallig had mijn draaibankbehuizing een gat van 150 mm diameter aan de voorkant, vandaar dat ik voor deze oplossing heb gekozen. Een andere draaibank waarvan ik de vast kop nog heb staan heeft voor een los dubbelrijig hoekcontactlager, achter een normaal kogellager en 2 axiaallagers, daarbij zit de schroefdraad van de borgmoer achter op de as. Dat kan natuurlijk ook, maar je moet iets doen om het verschuiven van de as tegen te gaan.
Wat betreft je toerentallen: 1000 toeren is echt te veel om met een schaal bij centerhoogte 300 te beginnen. Ik zou zorgen dat je zeker bij 300 toeren al wat kracht tot je beschikking hebt, en je in ruil daarvoor afvragen of je 3500 toeren echt nodig hebt. Als je per se pennen wil draaien, is dan 2500 ook niet genoeg? Persoonlijk klinkt 500/1000/2000 me veel beter in de oren met de frequentieregelaar op 50 Hz, dan wordt het bij 20 Hz 200/400/800 en bij 70 Hz 700/1400/2800, wat me een redelijke combinatie van snelheden lijkt.
Hier wat foto's van de as van mijn draaibank, die ik (met behulp van machinebouwers) zelf heb ontworpen, laten maken en ingebouwd.
Je ziet van links naar rechts op de as de spindelaansluiting (DIN 800 / M45), een groef voor het borgen van de chuck/klauwplaten met een tweedelige ring, een kraagje om het vaste lager aan de ene kant vast te zetten, schroefdraad M75x1 mm voor de borgmoeren die het vaste lager aan de andere kant vastzetten, het gedeelte waar de poelieschijf op komt, een dunner stuk waar het losse lager op zit (tusen de twee ringetjes) en dan weer een M45 spindelaansluiting.
Hier zie je de voorkant van de as. De twee grote delen omsluiten een vast lager (dubbelrijig hoekcontactlager 5212E). Doordat de binnenruimte 0.1 mm kleiner is dan het lager lang is, zit het in de behuizing klem. Aan de achterkant zitten twee borgmoeren die met een busje tegen het lager aan duwen. Die borgmoeren zijn met veel kracht en loctite vast gezet.
En hier het geheel vastgezet in de draaibank. Toevallig had mijn draaibankbehuizing een gat van 150 mm diameter aan de voorkant, vandaar dat ik voor deze oplossing heb gekozen. Een andere draaibank waarvan ik de vast kop nog heb staan heeft voor een los dubbelrijig hoekcontactlager, achter een normaal kogellager en 2 axiaallagers, daarbij zit de schroefdraad van de borgmoer achter op de as. Dat kan natuurlijk ook, maar je moet iets doen om het verschuiven van de as tegen te gaan.
Wat betreft je toerentallen: 1000 toeren is echt te veel om met een schaal bij centerhoogte 300 te beginnen. Ik zou zorgen dat je zeker bij 300 toeren al wat kracht tot je beschikking hebt, en je in ruil daarvoor afvragen of je 3500 toeren echt nodig hebt. Als je per se pennen wil draaien, is dan 2500 ook niet genoeg? Persoonlijk klinkt 500/1000/2000 me veel beter in de oren met de frequentieregelaar op 50 Hz, dan wordt het bij 20 Hz 200/400/800 en bij 70 Hz 700/1400/2800, wat me een redelijke combinatie van snelheden lijkt.
Laatst bewerkt:
Op mijn trapdraaibank draait het werkstuk meestal een 900tr/min en de graad van afwerking is identiek als bij een sneldraaiend machien,waarom dus die beitels warm laten lopen
