Hoi Chris,
Het blokkeren ga ik doen met een stalen schijf en een arreteerbout (M16, met een geharde 8mm stift) dan zal wel volstaan denk ik zo)
Na een nacht slecht geslapen te hebben én veel te vroeg op omdat ik de wekker verkeerd had gezet kwam ik om 10u aan in België
Voor ik ook maar met mijn ogen had kunnen knipperen was de boel alweer ingespannen en miste ik de eerste bewerkingen om vast te leggen (ach, niet erg ook, anders word het wellicht nog saai)
De poten kreeg ieder nog 6 (M16) gaten zodat ik later nog makkelijk stelbouten of machine poten kon plaatsen
Daarna omdraaien en nog een extra stukje uitfrezen dat ik ter plekke had bedacht zodat de poot nog dichter onder de kop geschoven kon worden
Inmiddels waren de laatste bewerkingen aan de motorplaat ook gedaan en reeds gemonteerd

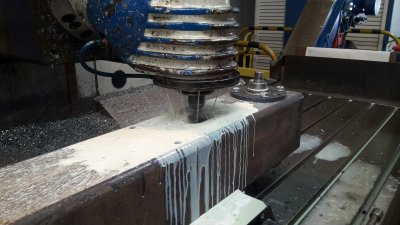

De frees is lekker bezig en maakte de geprogrammeerde aanpassingen
Daarnaast is de vaste kop aan de beurt, het gat word groter gemaakt zodat de motor incl poelie in 1x van buitenaf gemonteerd kan worden
Tevens worden er een stuk boven de motorsteun nog twee gaten geboord zodat ik hier een steun/tafeltje kan vast bouten ten behoeve van een schuurschijf
Dan word de kop omgedraaid en wederom uitgeklokt
Aan de ene kant is al een gat geboord voor een arreteerbout, aan deze kant komt er ook nog één (de ene is voor de verdeelschijf, de andere voor de blokkeer schijf)
En dan, voor de allereerste keer komt de buis om zijn uiteindelijke plaats te liggen
Met een restant van de koker passen we de eerder gefreesde gaten en tekenen af waar er nog wat af moet (voornamelijk in de hoeken)
Slijpen, slijpen en nog een beetje slijpen
Net zo lang totdat het past.
Een gedenkwaardig moment, de vaste kopt zweeft naar de plek waar hij straks een prominente rol zal vervullen
Touch down....
Mooi he

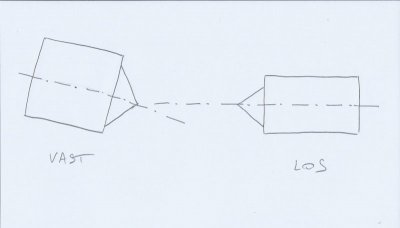

De poot onder de vaste kop wringt nog een beetje wat uiteindelijk weer te zien is in de uitlijning van de centers
Ondertussen bekijk ik van een afstandje de gehele setup, ik ben niet tevreden met de positie van de poot onder de vaste kop
We slijpen er een randje uit én verplaatsen de poot naar een andere positie
Dát ziet er niet onaardig uit, heel goed zelfs
Met een machine waterpas controleren we of de bank goed waterpas staat en dan word de eerste poot vastgelast
Dan valt mijn oog op een rolmaatje ergens op een tafel, ik kan het niet laten....
52,2 centimeter
Om het plaatje compleet te maken plaats ik ook even de Banjo op de bank, tof....dat ziet er goed uit
De poot onder de vaste kop staat op een andere plaats en daar bevalt die me een stuk beter
De buis, waarvan bijna iedereen dacht dat die véél te groot zou zijn is verre van te groot
zelfs als je heel dicht op het werkstuk wil staan kan dat zonder dat je de buis raakt
Ik ben dik tevreden
Met een glimlach van oor tot oor laden we het beest op de aanhanger en zet ik koers naar nederland om moe, maar voldaan, op de bank te ploffen
Het blokkeren ga ik doen met een stalen schijf en een arreteerbout (M16, met een geharde 8mm stift) dan zal wel volstaan denk ik zo)
Na een nacht slecht geslapen te hebben én veel te vroeg op omdat ik de wekker verkeerd had gezet kwam ik om 10u aan in België
Voor ik ook maar met mijn ogen had kunnen knipperen was de boel alweer ingespannen en miste ik de eerste bewerkingen om vast te leggen (ach, niet erg ook, anders word het wellicht nog saai)
De poten kreeg ieder nog 6 (M16) gaten zodat ik later nog makkelijk stelbouten of machine poten kon plaatsen
Daarna omdraaien en nog een extra stukje uitfrezen dat ik ter plekke had bedacht zodat de poot nog dichter onder de kop geschoven kon worden
Inmiddels waren de laatste bewerkingen aan de motorplaat ook gedaan en reeds gemonteerd
De frees is lekker bezig en maakte de geprogrammeerde aanpassingen
Daarnaast is de vaste kop aan de beurt, het gat word groter gemaakt zodat de motor incl poelie in 1x van buitenaf gemonteerd kan worden
Tevens worden er een stuk boven de motorsteun nog twee gaten geboord zodat ik hier een steun/tafeltje kan vast bouten ten behoeve van een schuurschijf
Dan word de kop omgedraaid en wederom uitgeklokt
Aan de ene kant is al een gat geboord voor een arreteerbout, aan deze kant komt er ook nog één (de ene is voor de verdeelschijf, de andere voor de blokkeer schijf)
En dan, voor de allereerste keer komt de buis om zijn uiteindelijke plaats te liggen
Met een restant van de koker passen we de eerder gefreesde gaten en tekenen af waar er nog wat af moet (voornamelijk in de hoeken)
Slijpen, slijpen en nog een beetje slijpen
Net zo lang totdat het past.
Een gedenkwaardig moment, de vaste kopt zweeft naar de plek waar hij straks een prominente rol zal vervullen
Touch down....
Mooi he
De poot onder de vaste kop wringt nog een beetje wat uiteindelijk weer te zien is in de uitlijning van de centers
Ondertussen bekijk ik van een afstandje de gehele setup, ik ben niet tevreden met de positie van de poot onder de vaste kop
We slijpen er een randje uit én verplaatsen de poot naar een andere positie
Dát ziet er niet onaardig uit, heel goed zelfs
Met een machine waterpas controleren we of de bank goed waterpas staat en dan word de eerste poot vastgelast
Dan valt mijn oog op een rolmaatje ergens op een tafel, ik kan het niet laten....
52,2 centimeter
Om het plaatje compleet te maken plaats ik ook even de Banjo op de bank, tof....dat ziet er goed uit
De poot onder de vaste kop staat op een andere plaats en daar bevalt die me een stuk beter
De buis, waarvan bijna iedereen dacht dat die véél te groot zou zijn is verre van te groot
zelfs als je heel dicht op het werkstuk wil staan kan dat zonder dat je de buis raakt
Ik ben dik tevreden
Met een glimlach van oor tot oor laden we het beest op de aanhanger en zet ik koers naar nederland om moe, maar voldaan, op de bank te ploffen
Laatst bewerkt:
Fantastisch!
