Nieuw gereedschap

[Wim Kluck]

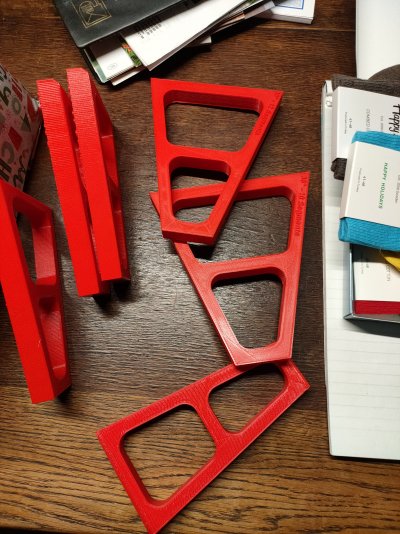

Ik had mijn 3d printer uitgeleend. Hij printte alles scheef. Mijn dochter kon de printer op school gebruiken en ze hebben het probleem gefikst. Softwarefout voor mij heel vaag. Maar een student mechatronica en rubo hebben het voor elkaar gekregen. Ik ontving de testresultaten. Wedgies voor segment draaien.



[paulus]

Begrijp ik het goed dat je dit gebruikt om op je zaagtafel je segmenten in de juiste hoek te zagen?
Wil je een foto plaatsen waarop te zien is hoe je dit gebruikt.
Alvast bedankt en fijne dagen.



[Jan van der Ploeg]

Ik ben daar ook wel in geïnteresseerd.
Ik hoor graag meer.

M.vr.gr. Jan



[Wim Kluck]

Dat wil ik inderdaad. Maar ik wil zoveel dingen . die mal moet ik nog maken.
Zoek op youtube naar wedgie sled en je krijgt er genoeg.
Mocht er belangstelling zijn voor deze wedgies dan kunnen deze geprint worden.
De eerste koste wel 8 uur printtijd. Het is dus niet zo dat ze eraf rollen. Ook wil ik ze eerst testen of de maten kloppen.



[mdamsma]

Wim,
mochten ze in productie gaan dan hoor ik het graag !
groet Menno



[Jan van der Ploeg]

Wim,
mochten ze in productie gaan dan hoor ik het ook heel graag !

M.vr.gr. Jan



[Wim Kluck]

Ze gaan een prijs berekenen. Zodra bekend laat ik wat van me horen.



[Marco78]

Sluit me aan bij de rest : ook belangstelling.



[DannyL]

Hier zou ik ook geïnteresseerd in zijn.



[handig18]

Ziet er wel goed uit!
Als het werkt kan dit wel interessant zijn
Heb nog wel ergens een plekje denk ik



[jaap]

Fascinerend, moest ook zoeken wat een wedgie sledge is.

Het is best nog wat uitzoek en probeerwerk om het goed te krijgen, zo'n wedgie die Wim aanbiedt kan reuze handig zijn.

jaap



[Wim Kluck]

Je moet nog wel een zuiver hulpstuk/sled maken. Dat is niet echt moeilijk maar bij mij kost nauwkeurigheid wel een beetje tijd meer.



[dehoutdraaierij]

Dat lijkt mij handig idd! Alhoewel ik eigenlijk bijna geen segmentwerk doe...
Ik heb ook op Wedgie Slet gezocht... Was heel informatief inderdaad...



[Wim Kluck]

Dat lijkt mij handig idd! Alhoewel ik eigenlijk bijna geen segmentwerk doe...
Ik heb ook op Wedgie Slet gezocht... Was heel informatief inderdaad...

Ik moet ook nog beginnen aan de eerste Ronald.



[WannaWood]

Al verder gekomen?

Is er misschien iemand die met een accurete cnc een aantal "wedge templates" zou kunnen maken? Dat gaat wellicht vlotter dan printen.
Dus templates met exacte hoeken voor bepaald aantal segmeten in een ring? Ik zou zeker geinteresseerd zijn. Natuurlijk voor een passende vergoeding...



[XL500SZ]

Als Wim het printen niet ziet zitten zou ik dit wel kunnen frezen in bijvoorbeeld dik trespa, of kunnen laten laseren in bv 2mm of 3mm staal of rvs.
Kan ook wel complete sleds frezen, moet je alleen zelf de bevestiging maken aan de zaagtafel.



[Wim Kluck]

Wim ziet het printen best zitten. Er is echter een behoorlijk probleem. Ik dacht breng de printer terug naar de leverancier en laat hem maken. Nou dit is toch echt niet mogelijk de machine moet naar de fabrikant. Ook geen probleem voor mij maar de fabrikant repareert niet meer. Ja wat nu te doen. Recht hebben en recht krijgen zijn twee verschillende dingen. Ik heb geen probleem als iemand dit wil oppikken.
Ik ga deze week nog een poging doen maar laat iedereen zich vrij voelen en niemand zit vast aan de bestelling.
Zodra ik hem werkend heb laat ik het weten.



[WannaWood]

Wim ziet het printen best zitten. Er is echter een behoorlijk probleem. Ik dacht breng de printer terug naar de leverancier en laat hem maken. Nou dit is toch echt niet mogelijk de machine moet naar de fabrikant. Ook geen probleem voor mij maar de fabrikant repareert niet meer. Ja wat nu te doen. Recht hebben en recht krijgen zijn twee verschillende dingen. Ik heb geen probleem als iemand dit wil oppikken.
Ik ga deze week nog een poging doen maar laat iedereen zich vrij voelen en niemand zit vast aan de bestelling.
Zodra ik hem werkend heb laat ik het weten.

Dat is goed balen Wim! Ik hoop dat je in deze lastige situatie toch een oplossing voor de machine kan vinden...



[WannaWood]

Als Wim het printen niet ziet zitten zou ik dit wel kunnen frezen in bijvoorbeeld dik trespa, of kunnen laten laseren in bv 2mm of 3mm staal of rvs.
Kan ook wel complete sleds frezen, moet je alleen zelf de bevestiging maken aan de zaagtafel.

Wedges is trespa zou al ideaal zijn denk ik! Ik kan mij voorstellen dat daar meer gegadigden voor zijn maar ik stuur je even een PM.



[youdshoorn]

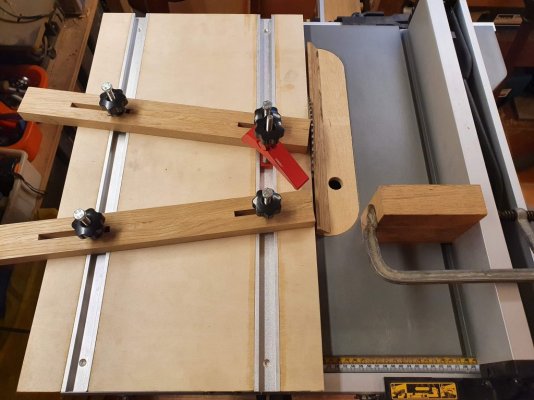

Ik heb recent ook een wedgie sled gemaakt, en toen kwam ik bij dit draadje terecht. Ik heb thuis een 3D printer staan, maar die vertrouw ik niet genoeg om wedges te printen.

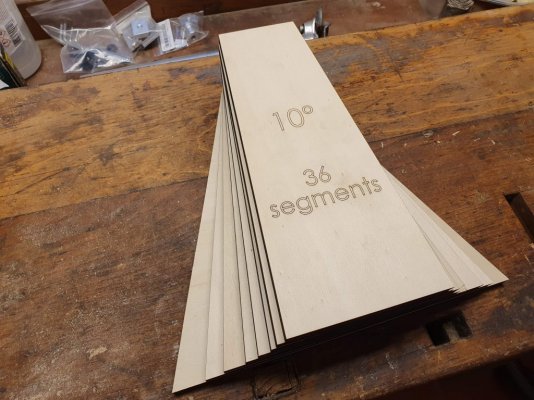

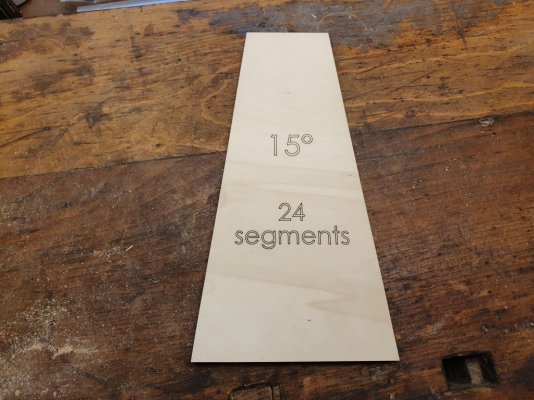

Toen heb ik op de computer wat tekeningen gemaakt, en een aantal wedges laten lasersnijden van 12mm multiplex. Ik heb nu wedges voor ringen van 8, 10, 12, 16, 20, 24, 30 en 36 segmenten.

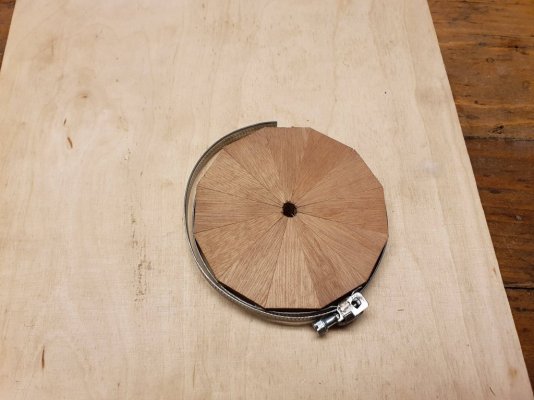

Ik heb eerst een proefring gemaakt van 12 segmenten, en die sloot mooi aan.

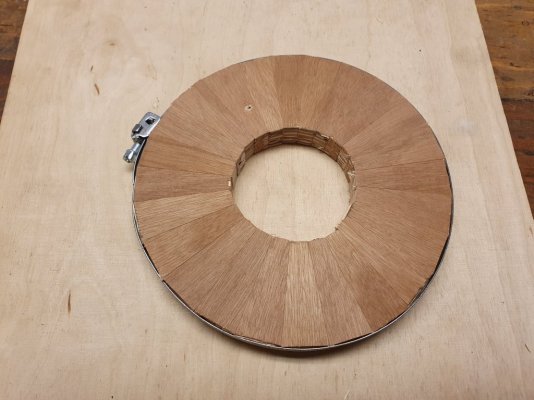

Daarna heb ik een ring gemaakt van 24 segmenten en ook deze is goed gelukt.


Het lasersnijden, materiaal en verzending kostte bij elkaar iets meer dan 60,-. Het is niet zo stevig als aluminium of trespa maar de wedges staan inmiddels in de lak en als ik er voorzichtig mee ben lijkt het me geen probleem.
