Nachtlampje Houtdraaier Guillaume

[sirjacobsd]

Leuk om weer te volgen,
maar vroeg me wel af of er een goede afzuiging is voor het stof want ik zie geen stofmasker(tje)?
Mvg.

Spaander je hebt een punt, het is een onoplettendheid waar ik aandacht moest besteden.
Door de uitleg en begeleiding ben ik dat uit het oog vergeten.
We zullen eraan werken. Terechte opmerking.
Groetjes Sirjacobs Didier.



[sirjacobsd]

Gisteren namiddag hebben Guillaume en ik weer wat samen gedraaid.
Zoals je al kon vernemen heeft Guillaume zich heel goed geamuseerd.
Gisteren avond zijn we samen naar de bijeenkomst geweest van de Vlaamse houtdraaiersgilde waarvan Quillaume zijn eerste stukjes heeft meegenomen en ook zijn eindresultaat van het nachtlampje.
Hij is met open handden ontvangen geweest en heeft een aantal forumleden ontmoet.

Hier volgen nog heel wat foto's rond het maken van het voetstukje en de volledige samenstelling van het nachtlampje.

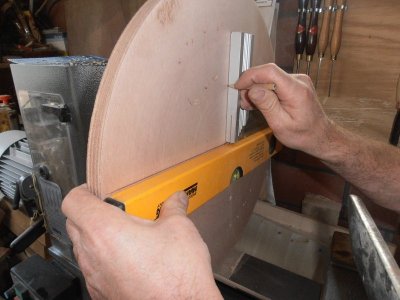

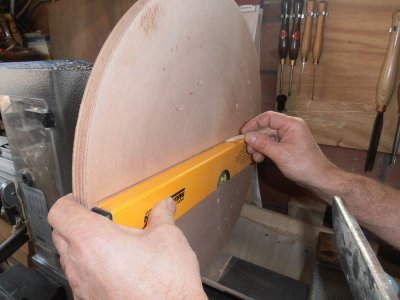

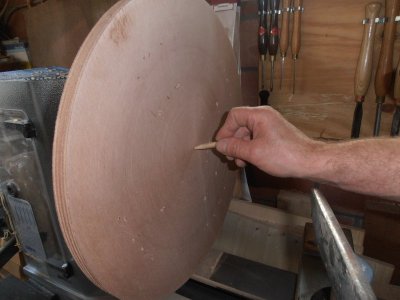

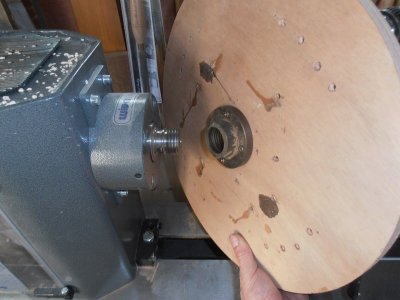

We zijn gestart met een muliplex-plateau met vaste flens op de draaibank te draaien, het middelpunt bepalen en 2 haakse aslijnen dwars door het middelpunt.

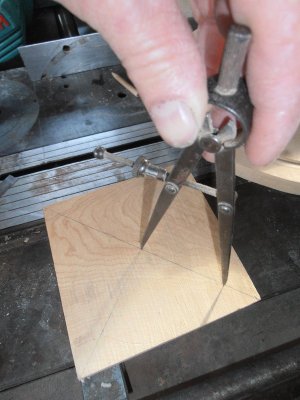

Diagonalen trekken op het werkstuk en via de kraspasser een diameter van +/- 150 mm aftekenen.
Met een potlood nog eens in de kras gaan om de cirkel duidelijk te zien bij het draaien.

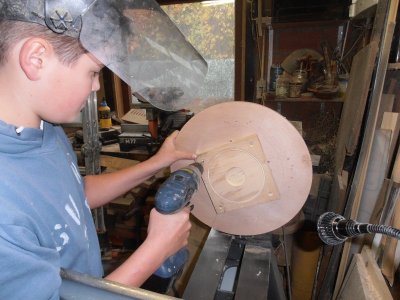

Gaatjes boren in de wegvallende delen waar het niet zal hinderen bij het draaien.

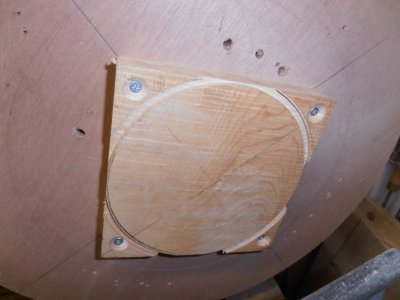

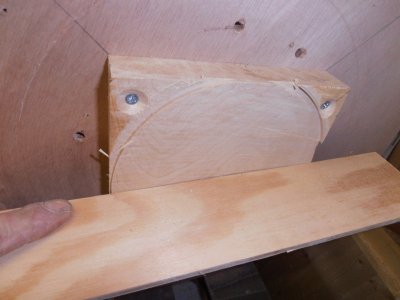

De hoekpunten van het werkstuk gelijk leggen op de aslijnen en vast schroeven.
Met een steekbeitel een groefje maken (150 mm lijn) om een referentie te hebben voor het op maat te zagen.


Werkstuk op dikte/vlak draaien.
Opletten, de schroeven moeten diep genoeg gedraaid worden zodanig dat je met de beitel er niet opzit tijdens het draaien.

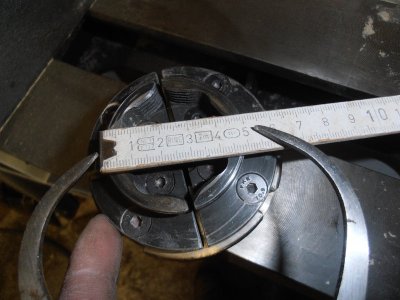

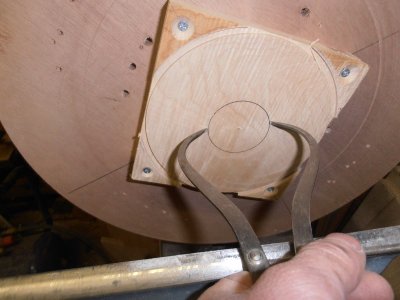

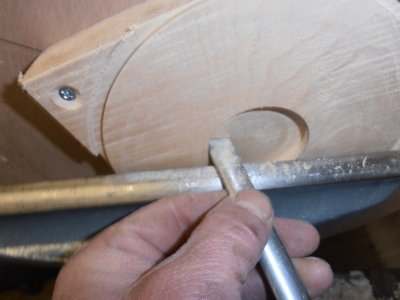

Uitholling draaien om een klauwplaat op te kunnen plaatsen.



[sirjacobsd]

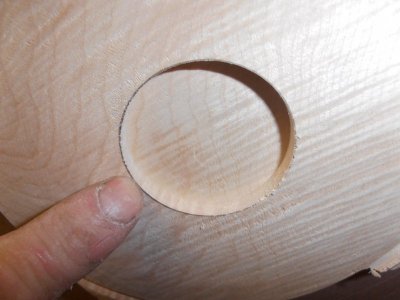

De uitholling iets schuin draaien voor het grijpen van klauwkop.
De afschuining is +/- 2 à 3 mm.

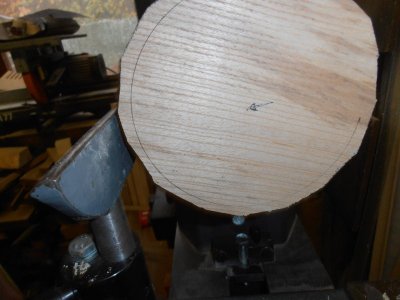

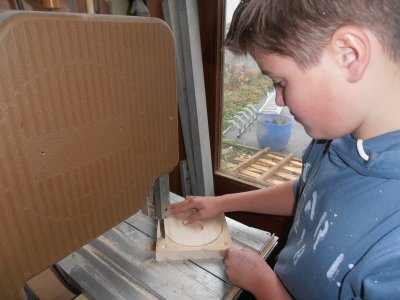

Werkstuk afschroeven en uitzagen met de lintzaag.



Klauwkop plaatsen op het werkstuk en op de draaibank bevestigen.

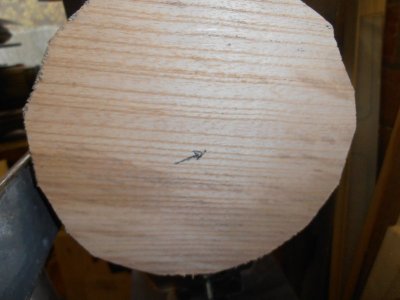

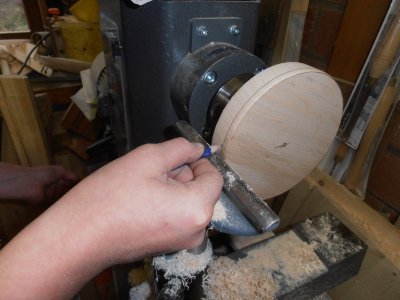

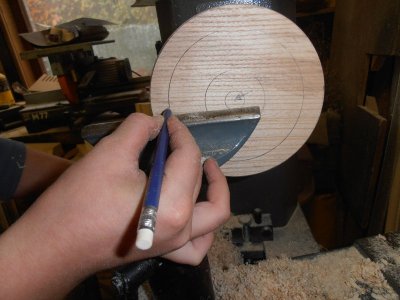

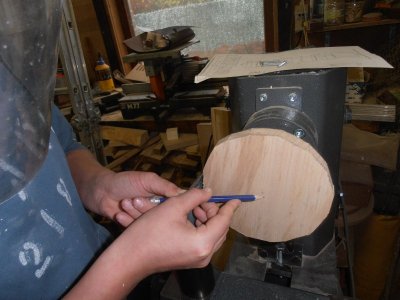

Middelpunt bepalen op het werkstuk.

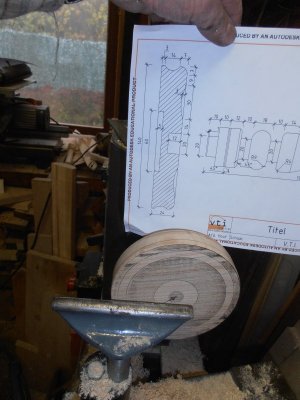

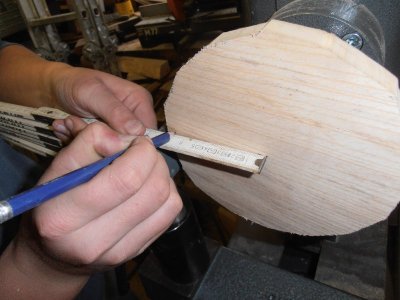

Buitendiameter van het voetstukje op plaatsen (140 mm).



[sirjacobsd]

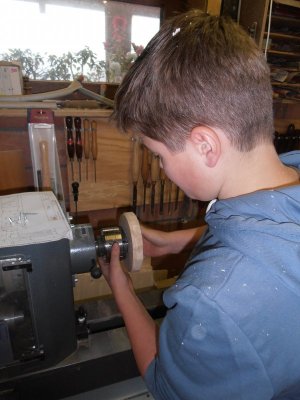

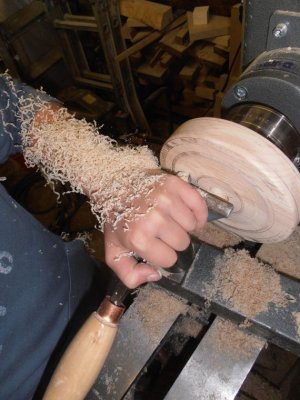

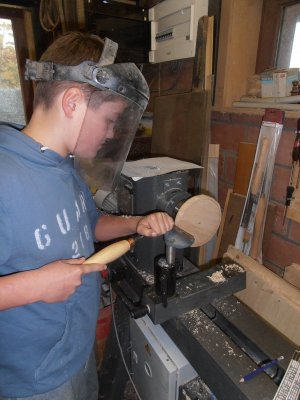

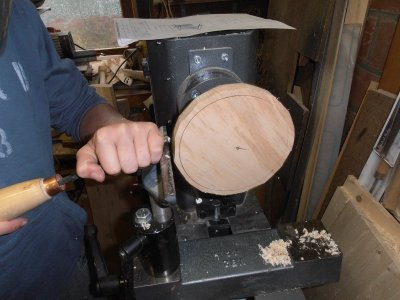

Buitendiameter op afmeting draaien met een guts.

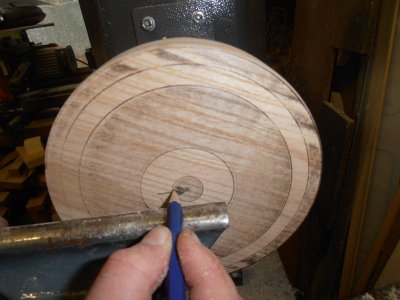

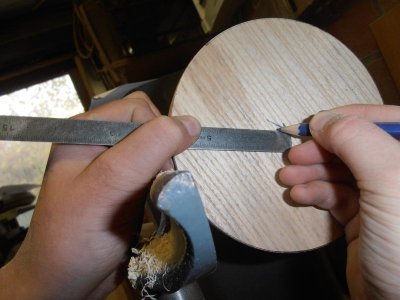

Verdelingen aftekenen op de voor-en zijkant volgens de tekening.

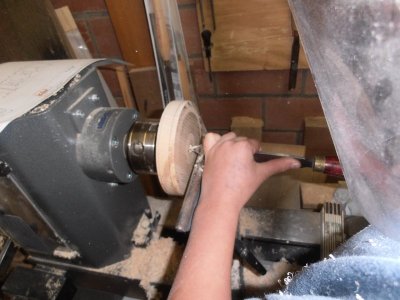

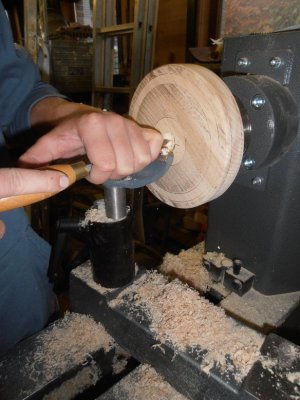

Gat draaien voor de aangedraaide deugel van het staande gedeelte die eerder werd gemaakt.
Eerst met een grote steekbeitel en daarna met een kleine naar mate het gat dieper wordt.



[sirjacobsd]

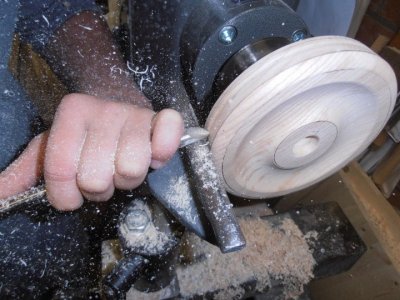

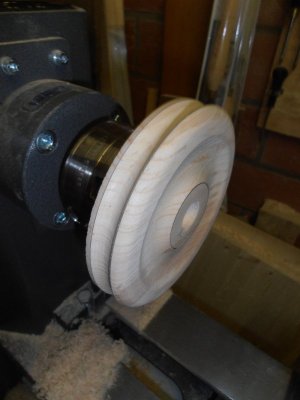

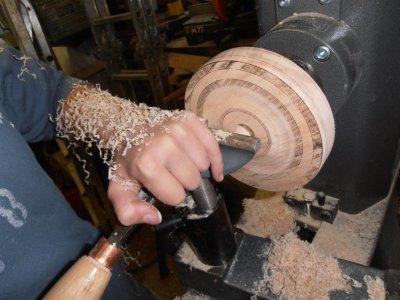

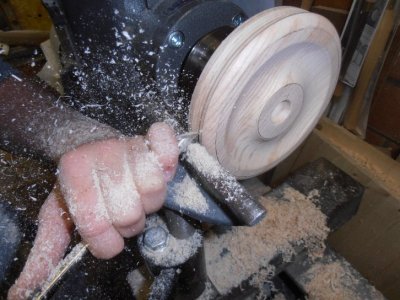

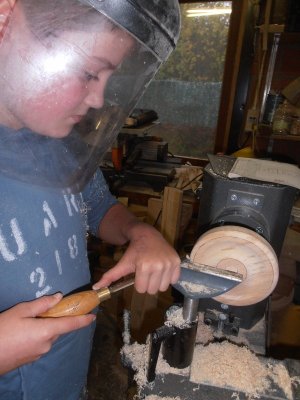

Versiering bovenvlak uitwerken.

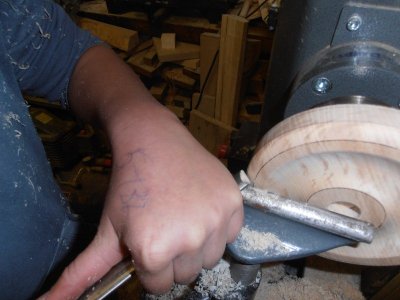

Afronding maken voorkant met zijkant.

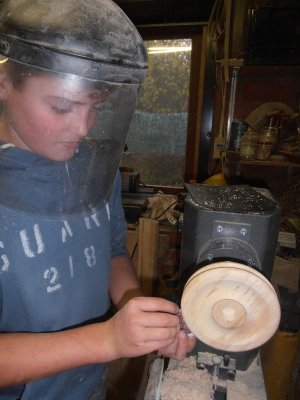

Uitholling zijkant maken.
Daarvoor mocht Quillaume eens kennis maken met een speciale beitel.
Deze vond hij uitstekend.

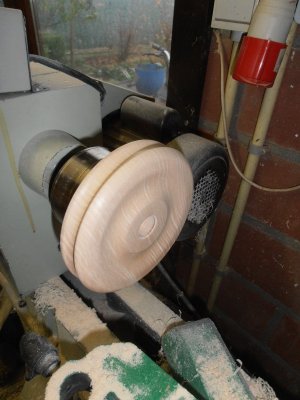

Hier nog een tussendoorse foto van mijn stuk op mijn andere draaibank waarvan ik alles weer stap voor stap voor toonde.



[Rien van Lieshout]

Yes it is for the boy, and it will be good for him to be able to look back at this experience, also good for his self esteem, it will help him not only to learn turning but in taking on other challenges in life.

But I’m sure it will give you a good feeling being able to do so Bekijk bijlage 22585

Oh it is cool/cold up here Jacob, Anny and I went to a performance here in town and on our way back home the temperature info read 24 below, the road was nice and clean, bright slice of moon in the sky, it’ll be a bit colder yet overnight, we haven’t gotten much snow here so far, there’s about 10 cm on the ground.

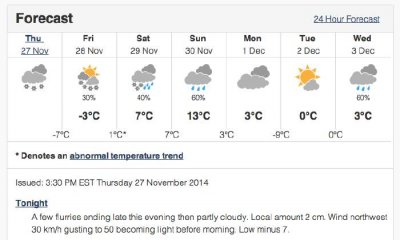

Here’s the forecast for the next couple of days, gives you the high and lows and an idea of the weather here now

Bekijk bijlage 22584

Ik moet na 39 jaar nog eens een keer op bezoek bij mijn familie in Alvinstone Ont. , maar als ik de weerberichten bij jullie zie denk ik dat het beter is om in de zomer te gaan.



[sirjacobsd]

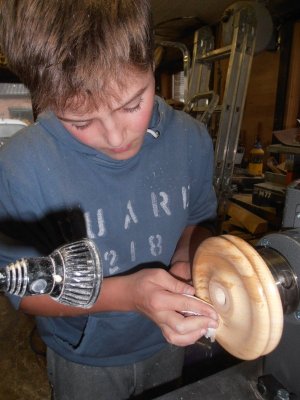

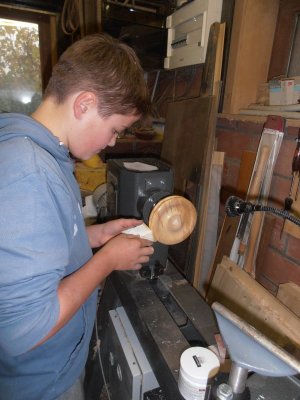

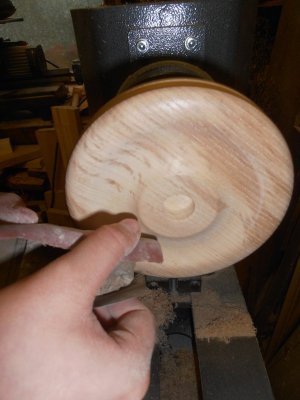

Werkstuk schuren en afwerken met shellawax.

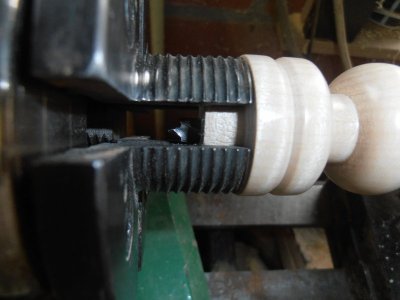

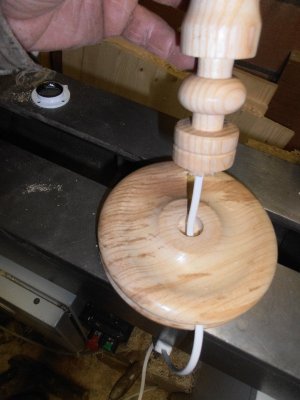

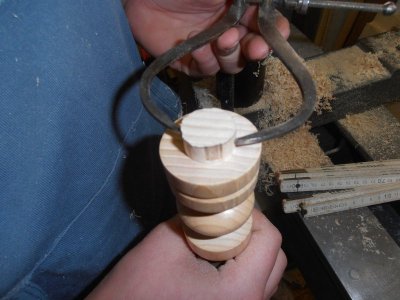

De 2 gedraaide stukken eens in elkaar passen.

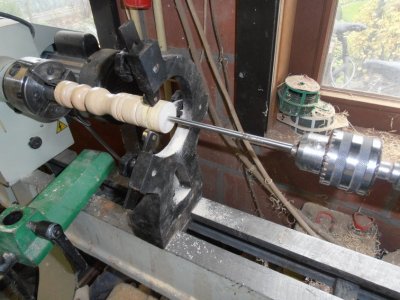

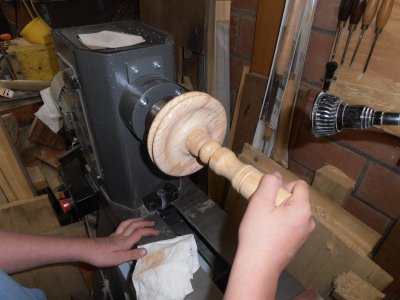

Gat boren voor de elektriciteitskabel met schakelaartje eraan door het staande gedeelte.
Dit moesten we doen met de draaibank waar ik alles op voor toonde omdat ik nog geen bril heb op mijn WIVAMAC draaibank.

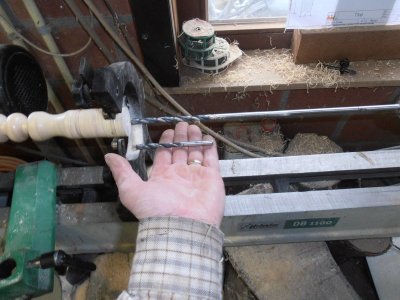

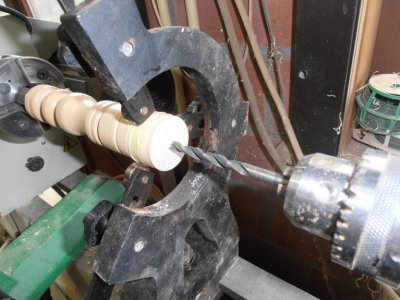

Eerst werd er een korte boor van diameter 8 mm gebruikt om achteraf met een lange van 8 mm door te gaan.



[Rien van Lieshout]

Mooi werk Guillaume, het ziet er heel goed uit.
Maar ik zie dat je er ook een zeer gedetaileerde tekening bij hebt, iets wat ik altijd vergeet.



[sirjacobsd]

Tussnedoorse foto met ons geheel.

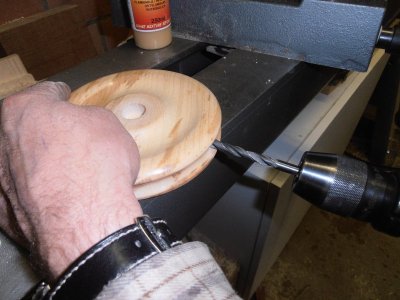

Gaatje boren in het voetstukje.

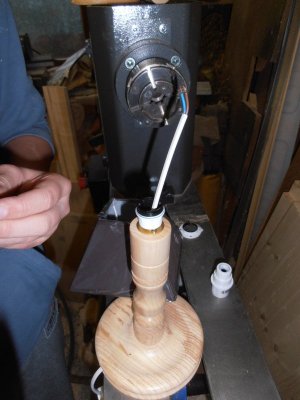

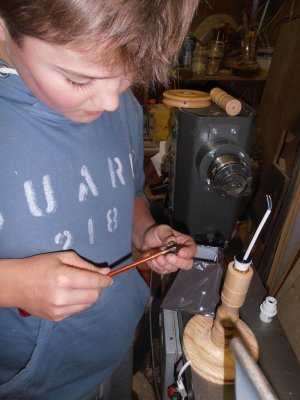

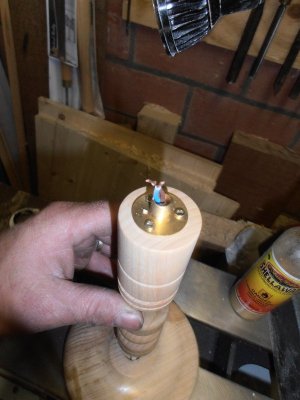

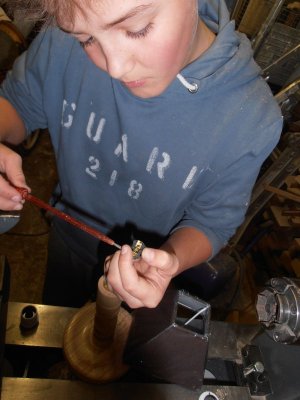

De bekabeling doortrekken lamphouderplaatje monteren en aansluiting doen.

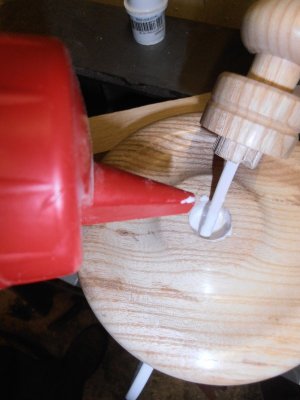

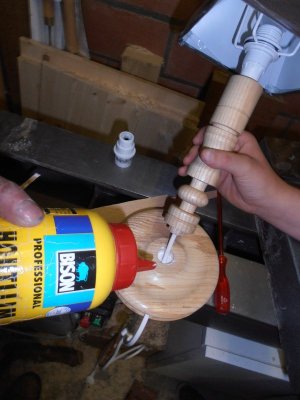

Lijm in het voetstukje aanbrengen en de staander erin lijmen.



[sirjacobsd]

Eindresultaat.



Slotwoord.
We hebben elkaar leren kennen via deze boeiende forum waarvan er enkele toevalligheden aanwezig waren.
Quillaume zit bij mij op school waarvan ik hem nog niet kende.
Nog een groot toeval is dat de papa van Quillaume even oud is als ik en we hebben samen op school gezeten waar ik nu les geef.
Hij heeft de beroepsrichting gedaan en ik de technische richting houtbewerking.
Om het plaatje nog completer te maken, zijn papa en ik hebben samen 28 jaar geleden de legerdienst gedaan in Duitsland.
We hebben ondertussen al foto's bekeken van toen.
Als dit niet mooi is.

Om af te ronden, Quilaume en ik hebben genoten van de eerste draaimomenten.
We zetten dit zeker verder om samen te draaien.

Hopelijk hebben jullie hier wat van opgestoken.

Hier de tekeningen in PDF-bestanden.
Als je ze afdrukt, moet je de printer instellen op ware grote, anders kunnen de afmetingen wat afwijken.
Het zijn allebei A4-formaten.
Bekijk bijlage nachtlampje basisoefeningen met afmetingen.pdf
Bekijk bijlage nachtlampje basisoefeningen zonder afmetingen.pdf

Succes bij het draaien van dit exemplaar en vergeet uw eindresultaat niet te plaatsen op de forum.

Sirjacobs Didier en houtdraaier Quillaume.



[sirjacobsd]

Mooi werk Guillaume, het ziet er heel goed uit.
Maar ik zie dat je er ook een zeer gedetaileerde tekening bij hebt, iets wat ik altijd vergeet.

Rien,
Tekeningen zijn heel belangrijk.
Dit is de helft van de ganse zaak waardoor je heel veel inzicht krijgt om iets in een logische volgorde te realiseren.
Bedankt voor de reactie en Quillaume steekt daar enorm veel van op met wat de forumleden neer schrijven.
Groetjes Sirjacobs Didier.



[Rien van Lieshout]

Rien,
Tekeningen zijn heel belangrijk.
Dit is de helft van de ganse zaak waardoor je heel veel inzicht krijgt om iets in een logische volgorde te realiseren.
Bedankt voor de reactie en Quillaume steekt daar enorm veel van op met wat de forumleden neer schrijven.
Groetjes Sirjacobs Didier.

Ik ben het helemaal met je eens Didier maar ik heb geen geduld om te tekenen.
Tekenen met de p.c. kan ik al helemaal niet en na een 47 jarige carriere als timmerman in de bouw heb ik zoveel vanaf tekeningen moeten werken dat ik het nu gewoon leuk vind om zonder vooraf uitgetekend plan te werken.
Natuurlijk heb ik wel een plan in mijn gedachte en soms maak ik wel eens een snelle schets om te kunnen zien of de verhoudingen kloppen maar ik kan er niet toe komen om vooraf uitgebreide preciese plannen te maken.
Daarbij komt dat ik hele andere draaiwerken maak dan jij, jouw laatste projecten die ik met veel waardering heb gevolgd zijn denk ik ook niet te maken zonder een zeer goed uitgewerk plan.
En natuurlijk moet je een jongen als Guillaume leren volgens tekening te werken.
Hij doet het fantastisch, complimenten.
Vriendelijke groeten, Rien.



[tom op eigen houtje]

netjes hoor fijn om te zien



[lemen]

Ik heb weer genoten van de foto's!

Ik denk dat er 3 mogelijkheden zijn:
1) draaien is super simpel
2) Guillaume doet het al jaren en neemt ons allemaal in het ootje
3) Guillaime heeft talent en een goeie leraar

Het zal mogelijkheid 3 wel zijn, en het resultaat is geweldig.



[Leo Van Der Loo]

In een woord PRACHTIG



[Leo Van Der Loo]

Ik moet na 39 jaar nog eens een keer op bezoek bij mijn familie in Alvinstone Ont. , maar als ik de weerberichten bij jullie zie denk ik dat het beter is om in de zomer te gaan.

Alvinston is in the deep south so to speak, het is ongeveer halfweg tussen Sarnia en London, en zo wat hetzelfde weer als London waar ik 47 jaar lang gewoond heb, veel minder koud daar, maar ja beter in de zomer natuurlijk als je het graag heet hebt



[sirjacobsd]

netjes hoor fijn om te zien

Bedankt Tom.
Groetjes Sirjacobs Didier.



[sirjacobsd]

Ik heb weer genoten van de foto's!

Ik denk dat er 3 mogelijkheden zijn:
1) draaien is super simpel
2) Guillaume doet het al jaren en neemt ons allemaal in het ootje
3) Guillaime heeft talent en een goeie leraar

Het zal mogelijkheid 3 wel zijn, en het resultaat is geweldig.

Wat een eergevoel dat ik krijg Lemmen.
Alles werd met plezier gedaan.
Bedankt voor uw reactie.
Groetjes Sirjacobs Didier.

- - - Updated - - -

In een woord PRACHTIG Bekijk bijlage 22714 Bekijk bijlage 22715

Bedankt Leo.
Groetjes Sirjacobs Didier.



[schrijnwerker]

Dit was weer een mooi verslag.
Ik denk dat vele hierdoor enthousiast worden om te gaan draaien.
Ik heb het met plezier gevolgd.
Keep up the good work!!



[Toonboog]

Prachtig eindresultaat.
Daar mag je trots op zijn!!

Hopelijk volgen er nog meer van deze leerzame fotoreeksen.
Ik volg ze met veel plezier.
