De aarde draad zit al in de aansluitkast van je motor aan het metaal van je afzuiger vast. Dat stripje in je schakelaar is bedoeld om je aarde draad door te lussen. Vaak zit er aan beide zijden van een schakelaar zo'n stripje . De ene voor de o draad en de andere voor de aarde draad.
Inschakelen op afstand afzuiging 400V
- Onderwerp starter Musicus
- Startdatum
Ik heb al deze berichten nog eens rustig doorgelezen en heb uiteindelijk gekozen voor de snelle, makkelijke en veilige weg. In plaats van lopen te klooien heb ik in Duitsland een inschakelautomaat gekocht met een manuele functie voor de afzuiging zoals @Luccio al had gepost.
Nu nog even een 16A stekker halen en natuurlijk een kabel male/female om de automaat op de contactdoos aan te sluiten.
Nu nog even een 16A stekker halen en natuurlijk een kabel male/female om de automaat op de contactdoos aan te sluiten.
Ga je geen spijt van krijgen.
Als het een automaat is die ook 230V aansluitingen heeft moet de male/female kabel 5 aderig (met N) zijn. Als je die gemaakt koopt zal dat altijd wel zo zijn.
Het bakje met de nullastschakelaar kan (moet) er gewoon tussenuit, kabel van automaat recht naar de motor.
Als het een automaat is die ook 230V aansluitingen heeft moet de male/female kabel 5 aderig (met N) zijn. Als je die gemaakt koopt zal dat altijd wel zo zijn.
Het bakje met de nullastschakelaar kan (moet) er gewoon tussenuit, kabel van automaat recht naar de motor.

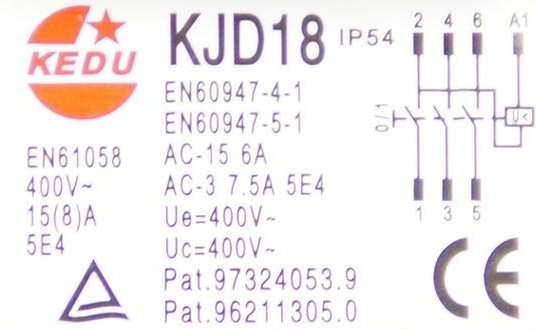

Oh... Ik had niet direct begrepen dat de schakelaar er tussenuit zou moeten. Ik zie nu dat ik ook een KEDU KJD18 schakelaar heb zitten net zoals @jorisvh dat beschreef in dit topic: Hulp elektrische aansluiting stofafzuiging met thermische beveiliging en inschakelautomaat
Alleen heb ik een draad minder, en wel die op pin A1. Laat dat nu juist de pin zijn die zorgt voor het spanningsloos maken.... Wellicht kan ik het dus laten zoals het is?
Schakelaar bij Joris:

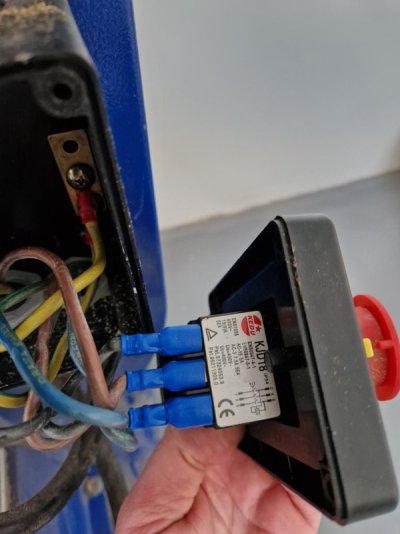

Schakelaar bij mij:
Ik ga dat eerst uitproberen.
Mocht dat niet lukken dan zou de juiste volgorde volgens mij zijn:
- Nieuwe 5 aderige kabel direct van de motor naar een 16A male stekker waarbij ik de nul niet aansluit (die zit immers niet op de afzuigmachine)
- Nieuwe 5 aderige kabel met 16A male en 16A female om de inschakelautomaat aan te sluiten op de wandcontactdoos. Lengte van deze kabel hoeft niet lang te zijn, ik hang de automaat vlak boven de wandcontactdoos.
Alleen heb ik een draad minder, en wel die op pin A1. Laat dat nu juist de pin zijn die zorgt voor het spanningsloos maken.... Wellicht kan ik het dus laten zoals het is?
Schakelaar bij Joris:
Schakelaar bij mij:
Ik ga dat eerst uitproberen.
Mocht dat niet lukken dan zou de juiste volgorde volgens mij zijn:
- Nieuwe 5 aderige kabel direct van de motor naar een 16A male stekker waarbij ik de nul niet aansluit (die zit immers niet op de afzuigmachine)
- Nieuwe 5 aderige kabel met 16A male en 16A female om de inschakelautomaat aan te sluiten op de wandcontactdoos. Lengte van deze kabel hoeft niet lang te zijn, ik hang de automaat vlak boven de wandcontactdoos.
betekent dat A1 op 6 zit aangesloten, simpelste manier om dit te ondervangenis de draden die nu op 2, 4 en 6 zitten om te wisselen met 1, 3 en 5dan wordt het relais altijd vanzelf ingeschakeld, test alleen wel of je noodstop nog werkt.
Dus je wisselt 1 met 2, 3 met 4 en 5 met 6 om en dan zou die gewoon direct aan moeten gaan als je de stekker erin prikt.
Laatst bewerkt:
Dank @fantic dat ga ik zeker proberen.

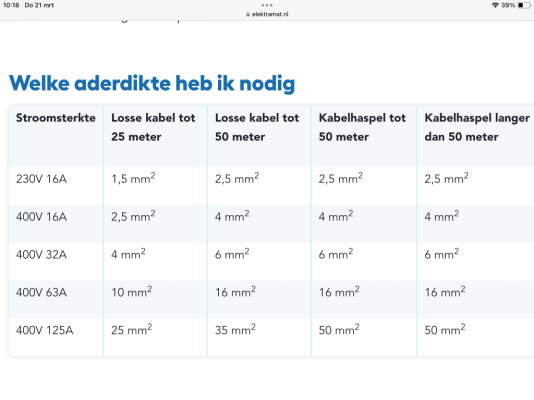

Nog een vraag omtrent de kabeldikte. Ik heb verschillende topics op dit forum gelezen waarin het verschil tussen 1.5mm en 2.5mm aderdikte wordt besproken. Mijn huidige kabel van de zaag naar contactdoos is een gekochte 5x2.5 neopreen kabel van 5 meter, dat was de kortste lengte, maar voor mij nog steeds veel te lang.
Is 2.5mm niet een beetje overkill voor een kabel van de inschakelautomaat naar de afzuiging? Deze is 'slechts' 1500W
Voor de inschakelautomaat naar de wandcontactdoos is 2.5mm misschien wel weer aan te raden want de zaag heeft een vermogen van 4kW.
Lijkt mij geen probleem als ik de 5 meter kabel die ik nu heb opsplits in 2 delen? Kabelschoentjes heb ik liggen dan zou ik alleen nog 2 stekkers moeten kopen ipv een nieuwe kabel van wederom 5 meter.
Nog een vraag omtrent de kabeldikte. Ik heb verschillende topics op dit forum gelezen waarin het verschil tussen 1.5mm en 2.5mm aderdikte wordt besproken. Mijn huidige kabel van de zaag naar contactdoos is een gekochte 5x2.5 neopreen kabel van 5 meter, dat was de kortste lengte, maar voor mij nog steeds veel te lang.
Is 2.5mm niet een beetje overkill voor een kabel van de inschakelautomaat naar de afzuiging? Deze is 'slechts' 1500W
Voor de inschakelautomaat naar de wandcontactdoos is 2.5mm misschien wel weer aan te raden want de zaag heeft een vermogen van 4kW.
Lijkt mij geen probleem als ik de 5 meter kabel die ik nu heb opsplits in 2 delen? Kabelschoentjes heb ik liggen dan zou ik alleen nog 2 stekkers moeten kopen ipv een nieuwe kabel van wederom 5 meter.
als je in en uitgang van de KJD verwisselt zou het idd ook moeten werken maar dan wordt die m.i. volslagen nutteloos en kan je hem net zo goed weghalen.
de nullastfunctie verlies je natuurlijk maar dat is de hele bedoeling en daar zorgt de inschakelautomaat voor.
ik vrees dat je de noodstopfunctie ook kwijt bent. t.t.z. ik vermoed dat de noodstop dan enkel uitschakelt zolang je er op blijft duwen en dat de afzuiger terug aan gaat zodra je die loslaat. niet echt geschikt als noodstop dus.
alles wat voor een vrouwelijke 16A stekker zit zou ik zeker in 2,5mm2 uitvoeren want daar kan in principe eender welke machine ingeplugd worden die tot 16A kan trekken. dat is wellicht enkel het korte stuk kabel tot de inschakelautomaat. als je een stukje van die van de zaag kan missen hoef je er geen te kopen.
ik kan hier bij mijn ijzerwarenhandel H05RN of H07RN neopreen kabel per meter krijgen.
de nullastfunctie verlies je natuurlijk maar dat is de hele bedoeling en daar zorgt de inschakelautomaat voor.
ik vrees dat je de noodstopfunctie ook kwijt bent. t.t.z. ik vermoed dat de noodstop dan enkel uitschakelt zolang je er op blijft duwen en dat de afzuiger terug aan gaat zodra je die loslaat. niet echt geschikt als noodstop dus.
alles wat voor een vrouwelijke 16A stekker zit zou ik zeker in 2,5mm2 uitvoeren want daar kan in principe eender welke machine ingeplugd worden die tot 16A kan trekken. dat is wellicht enkel het korte stuk kabel tot de inschakelautomaat. als je een stukje van die van de zaag kan missen hoef je er geen te kopen.
ik kan hier bij mijn ijzerwarenhandel H05RN of H07RN neopreen kabel per meter krijgen.
Inmiddels zijn de kabels binnen en is de machine werkend met de nieuwe 16A stekker. Ik merk wel dat de machine echt een hels kabaal maakt, volgens mij komt dat uit de as van de schoepen. Als je deze langzaam met de hand draait hoor je dat hij behoorlijk piept. Zou er een lager inzitten die droog is gelopen?
Heeft er iemand deze wel eens opnieuw gesmeerd of vervangen? Ik neem aan dat de 3 fase motor zo gemaakt is dat deze vele jaren mee moet kunnen gaan en dat het daar niet in zit.
Heeft er iemand deze wel eens opnieuw gesmeerd of vervangen? Ik neem aan dat de 3 fase motor zo gemaakt is dat deze vele jaren mee moet kunnen gaan en dat het daar niet in zit.
