Ik ben begonnen met een hangende vitrine kastje te maken.
Constructief kom ik er ver uit maar ik loop tegen twee problemen aan.

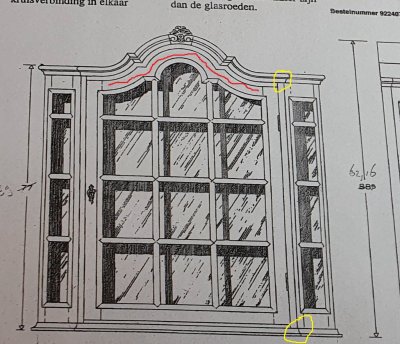

De toog (rode lijn) die moet ik 3x maken. 1x voor de deur, 1x voor het kozijn en 1x voor de achterzijde, waarbij deze laatste beiden het zelfde zijn qua maat.
Is dat voor ieder van die delen te doen uit 1 stuk? Of beter uit meerdere (bv 5) delen? en zo ja uit 1 stuk hoe dan het beste?

toog 1.jpg

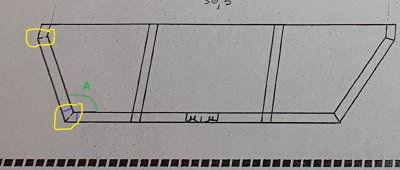

en een tweede vraag is betreffende de zaaghoeken van de kap- en plintlijst. In geel.
A is 120graden. Als de blauwe lijntjes haaks zijn is de zaaglijn van de lijst toch 15graden tov deze?


toog 2.jpg


ilex

Actieve deelnemer
18 okt 2016
34
0
haarlem
15 graden ?? Een volle cirkel is 360 graden. De binnenhoek is 120 zodat er voor de lijst 240 overblijft, of 2x 120 graden. De blauwe lijn is haaks dus 90. de zaaghoek is dan 120 min 90 is 30 graden.


ZotVanHout

Actieve deelnemer
8 jan 2016
460
50
Klein-Brabant, Vlaanderen
A is 120graden. Als de blauwe lijntjes haaks zijn is de zaaglijn van de lijst toch 15graden tov deze?
wiskundig gezien heb je gelijk
120 - 90 = 30 : 2 = 15
met dit type kast ben ik niet vertrouwd, dus evenmin met de tekening in perspectief
een 2D horizontale of vertikale doorsnede zou meer licht kunnen werpen
tenzij de zaagsneden een dubbele hoek maken
dan wordt het 3D


Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven
De bovenste foto is front aanzicht, de onderste foto is de tekening van het contour aanzicht van boven af gezien.

Door de foto lijkt het anders maar het zijn vlakke 2D aanzichten. Ik heb alleen maar papier geen PDF ofzo.


ZotVanHout

Actieve deelnemer
8 jan 2016
460
50
Klein-Brabant, Vlaanderen

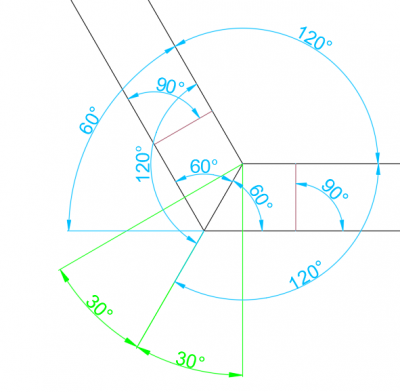

als de onderste foto een vertikale doorsnede is & A 120°, dan zijn dit de hoeken
heb je geen tekenprogramma, dan is een gradenboog de oplossing
meten is weten
ik veronderstel dat je de blauwe lijnen (hier paars) enkel als hulplijnen gebruikt, en dit geen zaagsnede is
om het verstek te zagen zet je de afkortzaag op 30°
15° zie ik hier niet direct verschijnen


  • Leuk
Waarderingen: MaartenS en Superkees

mathieu

Oud hout
5 jul 2010
2.761
19
Riemst
Voor zulk project moet je eerst een volledig gedetailleerd ontwerp op ware grote tekenen. Alle maten en hoeken komen dan vanzelf te voorschijn uit de tekening. Ik heb nog ergens een tekening van een staande klok in Luikse stijl. Ik zal dat posten als ik het tenminste terug vind (ligt waarschijnlijk bij mijn moeder).


Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven
Dank voor jullie hulp, de hoeken zijn duidelijk. En inderdaad ik ben hem 1 op 1 aan het uitzetten want ik wilde meer maten weten dan de tekening aangaf. Alleen gewoon met potlood en papier, helaas ben ik geen ster met een tekenprogramma.


mathieu

Oud hout
5 jul 2010
2.761
19
Riemst
Als je 1 op 1 uittekent in de verschillende aanzichten heb je toch alle maten en hoeken? Je kan toch gewoon opmeten op de tekening. Hoeken neem je over met de zweihaak. Potlood en papier of CAD maakt niet uit. Computer is pas de laatste 30 jaar, daarvoor werd alles met potlood gedaan.


Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven

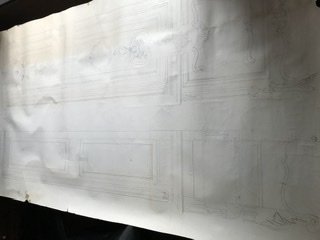

Dank je Mathieu. Ik ben ondertussen al iets gevorderd.

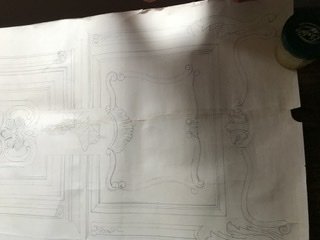

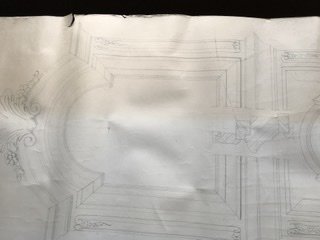

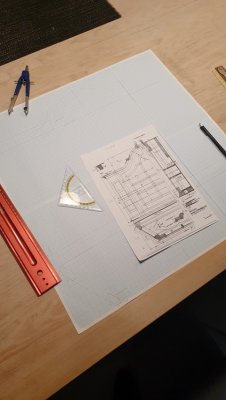

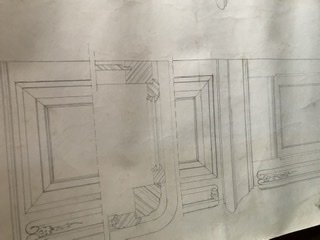

Wel 1 op 1 uitgezet.

20200714_195258 (Small).jpg

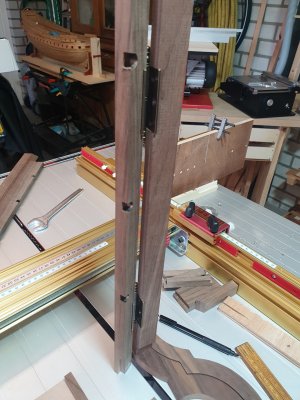

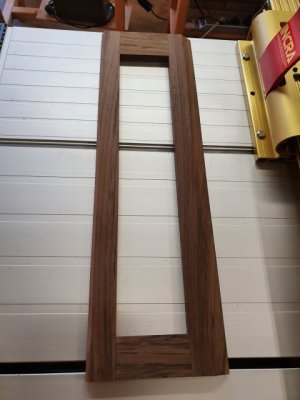

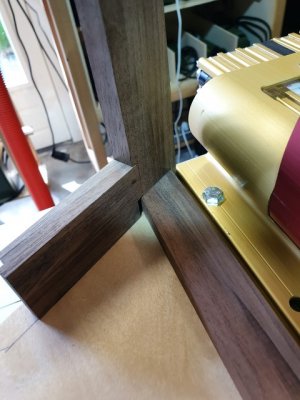

De eerste delen en hoekverbindingen gedaan (dry fit)
20200722_163520 (Small).jpg
20200722_204116 (Small).jpg

Ik moet nog een oplossing verzinnen voor de sponningen van de glasraampjes.


mathieu

Oud hout
5 jul 2010
2.761
19
Riemst
Ik zie dat je ook een gedetailleerd ontwerp hebt als basis!
Voor de glassponningen moet je zelf geen oplossing gaan verzinnen. Dat is een standaard, klassieke toepassing. Penvermindering en toesteek. Je freest de sponning in regels en stijlen doorlopend. Bij de regels moeten de borsten van de pennen verspringen. Dat wil zeggen dat de borst van de onderkant van de regel de breedte van de de sponning breder moet zijn dan de bovenkant. De pen moet de breedte van de sponning smaller zijn. Je gaat regels wel opnieuw moeten maken. Ze zijn de breedte van de sponning te smal.


Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven
Mathieu, het (slechte) kopietje dat ik heb van het ontwerp geeft een 'andere' oplossing voor de glasroedes dan sponningen in de zijkanten. {sorry dat ik al die benamingen niet goed ken}.
Daar hoef ik die niet voor opnieuw te maken, ik had ze anders wel gelijk meegenomen ;)

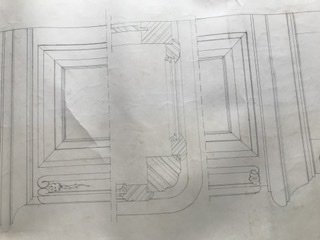

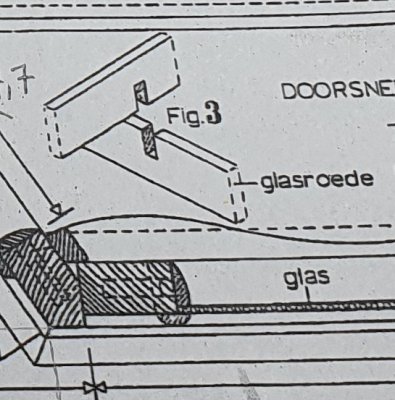

De tekening geeft het volgende

glasroede 1.jpg

Met oplossing bedoelde ik eigenlijk hoe ik dat ga fabriceren.


mathieu

Oud hout
5 jul 2010
2.761
19
Riemst
Het lijkt dat er met twee latjes wordt gewerkt. Eentje wordt aan de buitenkant tegen het kader gezet, het ander houdt het glas op zijn plek. Je zal dus geprofileerde latjes moet maken. De ronding kan het zelfde, maar de glaslat krijgt een platte zijde. De gemakkelijkste (en veiligste) manier om dit te maken is het profiel aan een lat frezen. Je zaagt dan de ronding er van af en dat is dan het stuk wat je gebruikt. Telkens eerst frezen en dan zagen. Zorg dat je plank breed genoeg is om ze veilig te hanteren.Eventueel kan je een smal stuk lijmen tegen een plank afval. Dan hoef je geen mooi hout verloren te laten gaan en kan je de lijsten uit smalle stukken afval maken. Het buitenste lijstje zou ik lijmen en spijkeren met koploze spijkertjes (of schieten met minibrads). De glaslat enkel spijkeren zodoende dat die er uit kan bij glasbreuk.


Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven
Voor de geïnteresseerden even een kleine update op mijn eigen vraag.

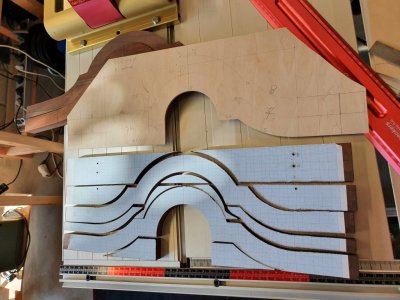

De toog kan dus uit 1 stuk. met de juiste mallen en de lintzaag en in de juiste volgorde de diverse zaagsnedes maken.

20200729_164453 (Medium).jpg


20200729_180317 (Medium).jpg

  • Leuk
Waarderingen: ZotVanHout

Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven

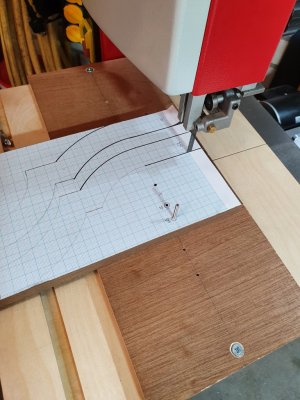

Dank je voor je compliment. Ik moet zo'n stuk hebben voor de deur en één voor de sponning waar de deur invalt. Die zaag je dus het beste met dezelfde zaagsnede maar dat is niet mogelijk vanwege de vorm.
Dus dan maar uitgezet met 1,5cm tussenruimte en gat A is het draaipunt voor de snedes van stuk A (de deur) en B voor het sponning stuk B.

  • Leuk
Waarderingen: ZotVanHout

Hoosterw

Actieve deelnemer
31 mrt 2014
138
7
Nuenen bij Eindhoven

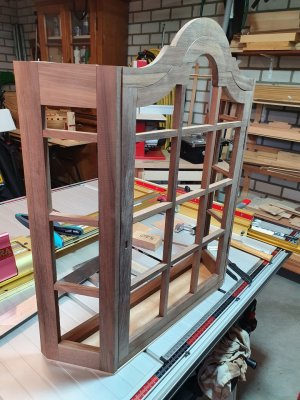

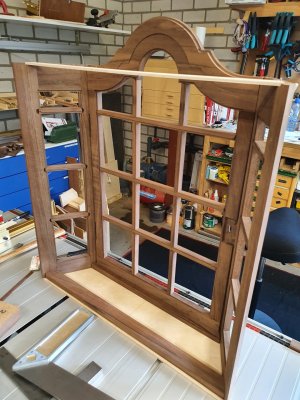

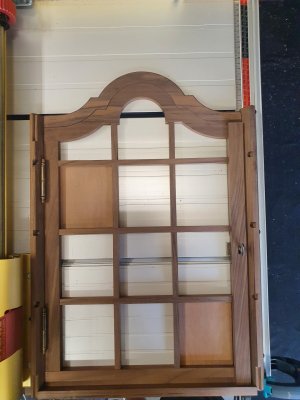

Ondanks het warme weer vorderen we gestaag.

20200813_163815 (Large).jpg20200813_163747 (Large).jpg20200809_200609 (Large).jpg20200809_170541 (Large).jpg

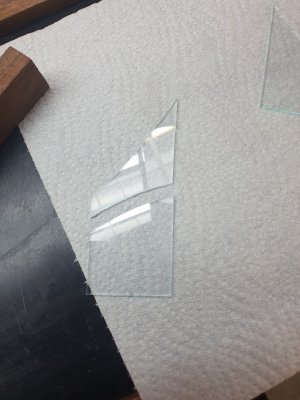

De eerste stappen op glas snijden. Ik heb wat oude fotokaders waar het glas uit gebruikt gaat worden.
Ook een bocht is goed te doen.
20200802_130024 (Large).jpg

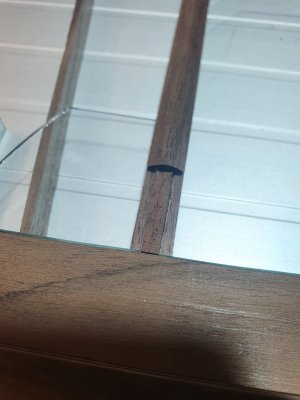

De oplossing voor de glasroedes. De sponning aan de binnenzijde genomen en een sierlatje als afdekking.
20200802_134454 (Large).jpg
