Naar aanleiding van mijn vragen over het zagen van kersenhouten stammen, is er mij gevraagd om eventjes mijn hobby toe te lichten met een aantal foto's

Ik ben 10jaar geleden begonnen met modelbouw van historische schepen.

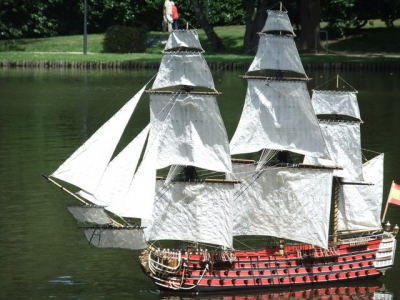

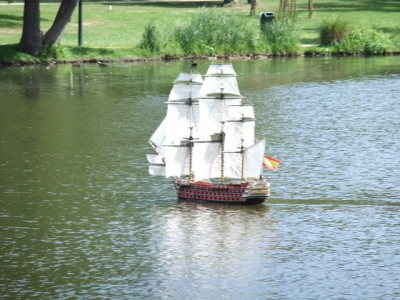

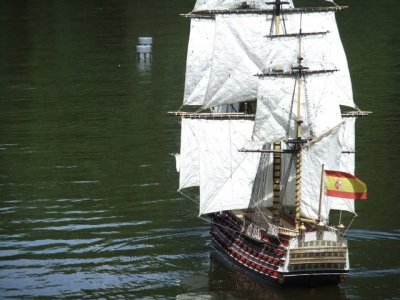

Mijn eerste was de "Santisima Trinidad". Het vlagschip van de spanjaarden in de zeeslagbij trafalgear waarbij Nelson is gestorven.

Deze boot heb ik echt varend gemaakt en is ongeveer 160 op 180 cm en 70cm breed.

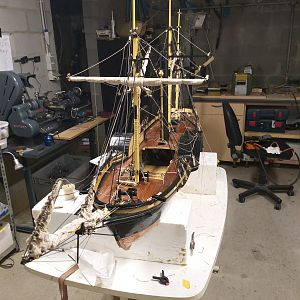

De 2de boot die ik gemaakt heb is de "Spinhx"

Een stoomboot met zijdelingse radars die de obelisk ,die in parijs staat nabij het louvre, heeft vervoerd van Egypte naar Frankrijk

Deze moet haar maidentrip nog maken ,maar is door corona een jaartje uitgesteld


Na deze boot wilde ik eens werken met echte gedetailleerde scheepsplannen.

Maar deze zijn niet simpel te begrijpen en daarom heb ik mij afgelopen winter in geschreven in cursus "historische modelschepen" maken in Luik.

Deze wordt gegeven door de club "Amarsenal" en heeft als doel om nieuwe leden te zoeken.

Voor mij was het vooral om de plannen te kunnen lezen/begrijpen Monographies - Ancre

Archéologie et modélisme d'Arsenal (Angleur - Wallonie - Belgique - Europe ) - Principe d'apprentissage

Deze boten worden hoofdzakelijk gemaakt in perenhout

Af en toe gebruiken we ook ebben en boxwood voor figuren en andere zaken maar dan loopt de prijs vlug op en een hobby moet betaalbaar blijven.

Dit is tot nu toe het resultaat, ik heb maar weinig foto's getrokken omdat sommige stukken 3 keer zijn gemaakt voordat ze goed zijn.


Ik heb gekozen voor de voorkant van een schip te maken

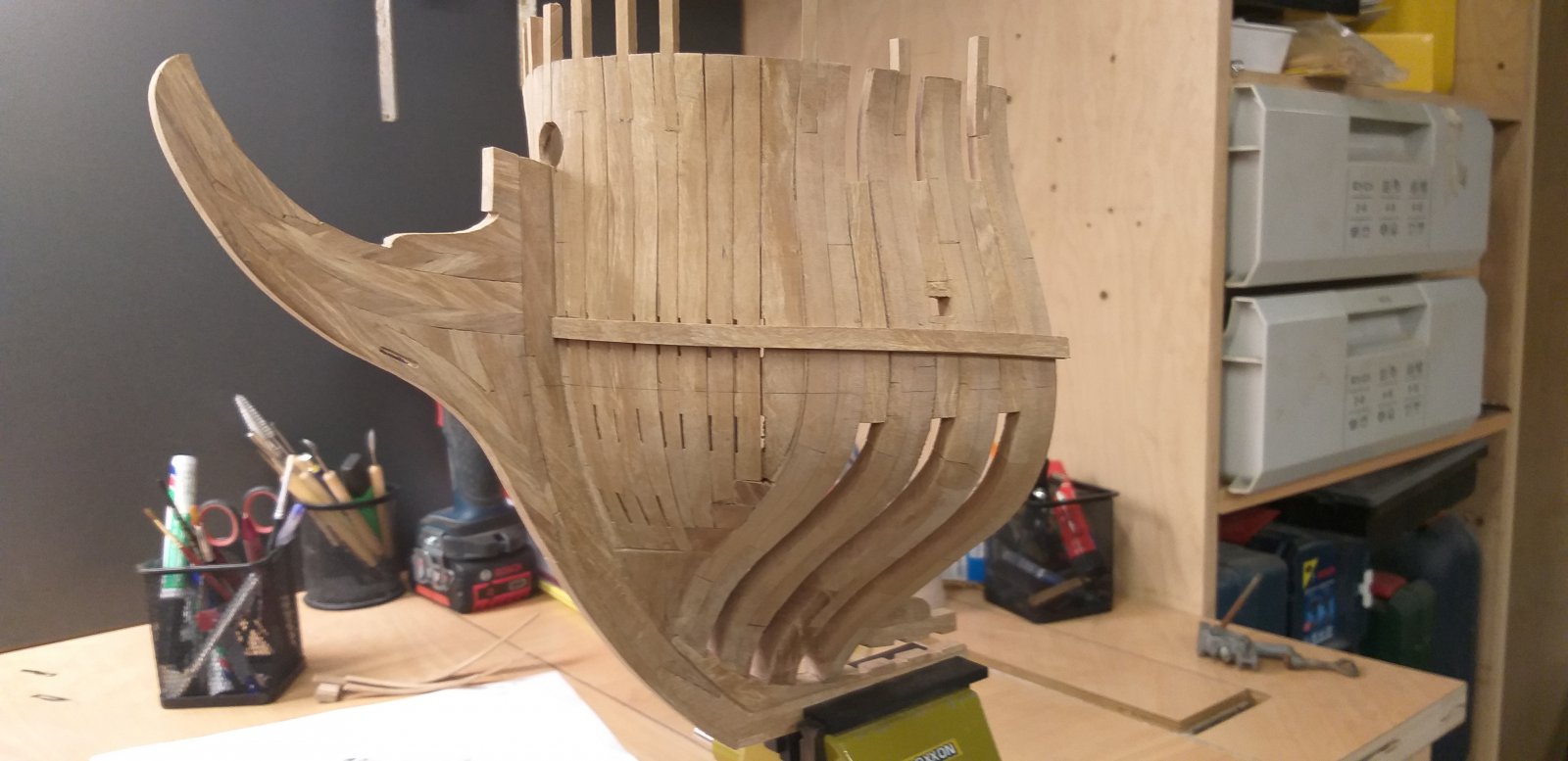

Foto's van de boeg zoals ze er nu bijligt.


De scheg: bestaande uit 11stukken.

3x opnieuw gemaakt. Hoe perfectionistischer hoe gemakkelijker het is om dit allemaal te bouwen. Niet denken van och die 1 mm. Verderop kom je in de problemen en moet je opnieuw beginnen. Geleerd met schaam en schande.


goed zicht op de 10 vulstukken met de verticale openingen (nut weet ik niet)

Deze moeten elk onder een verschillende hoek gezaagd worden . Voor de andere kant moet je de plannen in spiegelbeeld laten fotokopieren .


zijaanzicht :

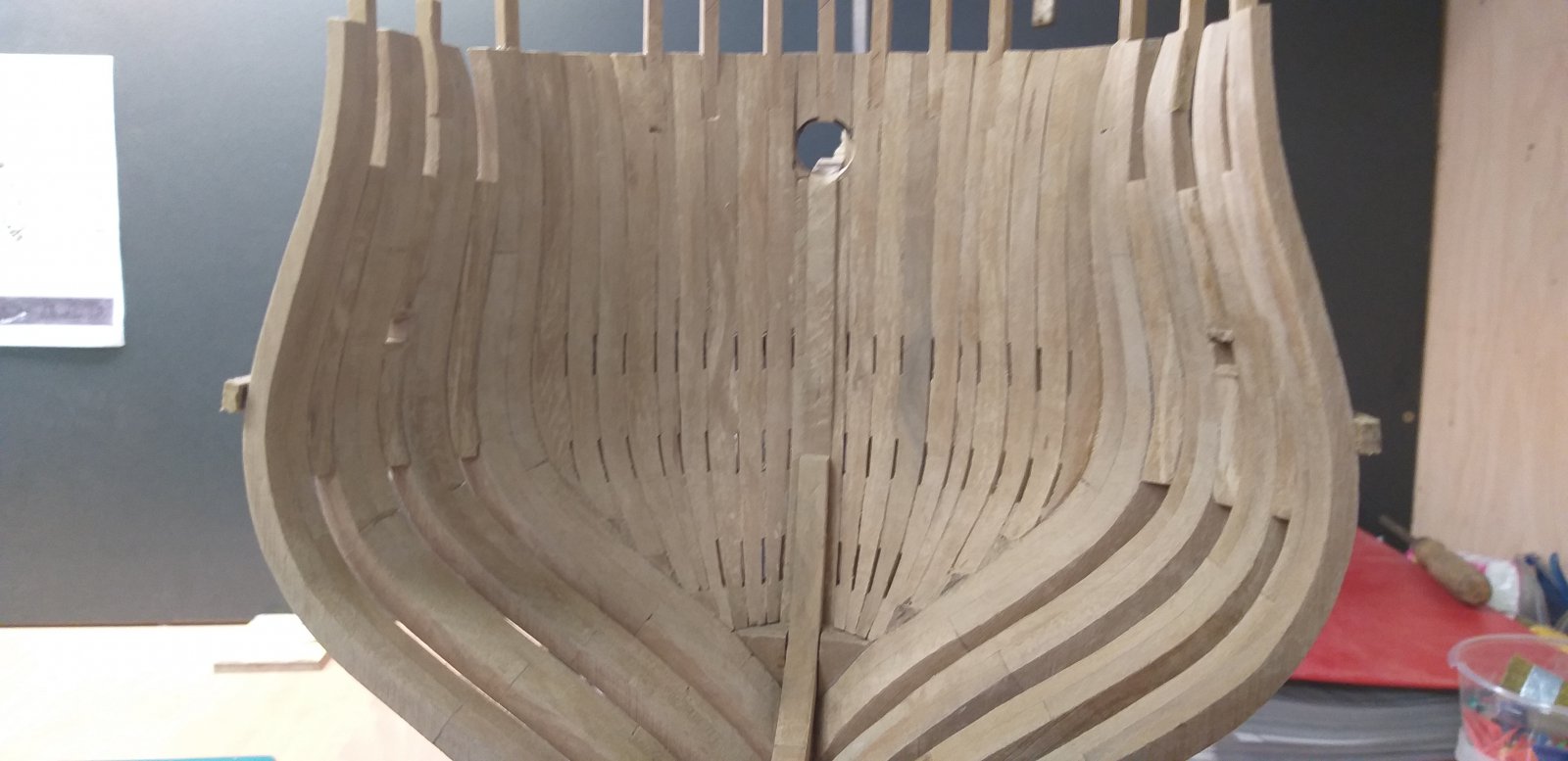

vooraanzicht :

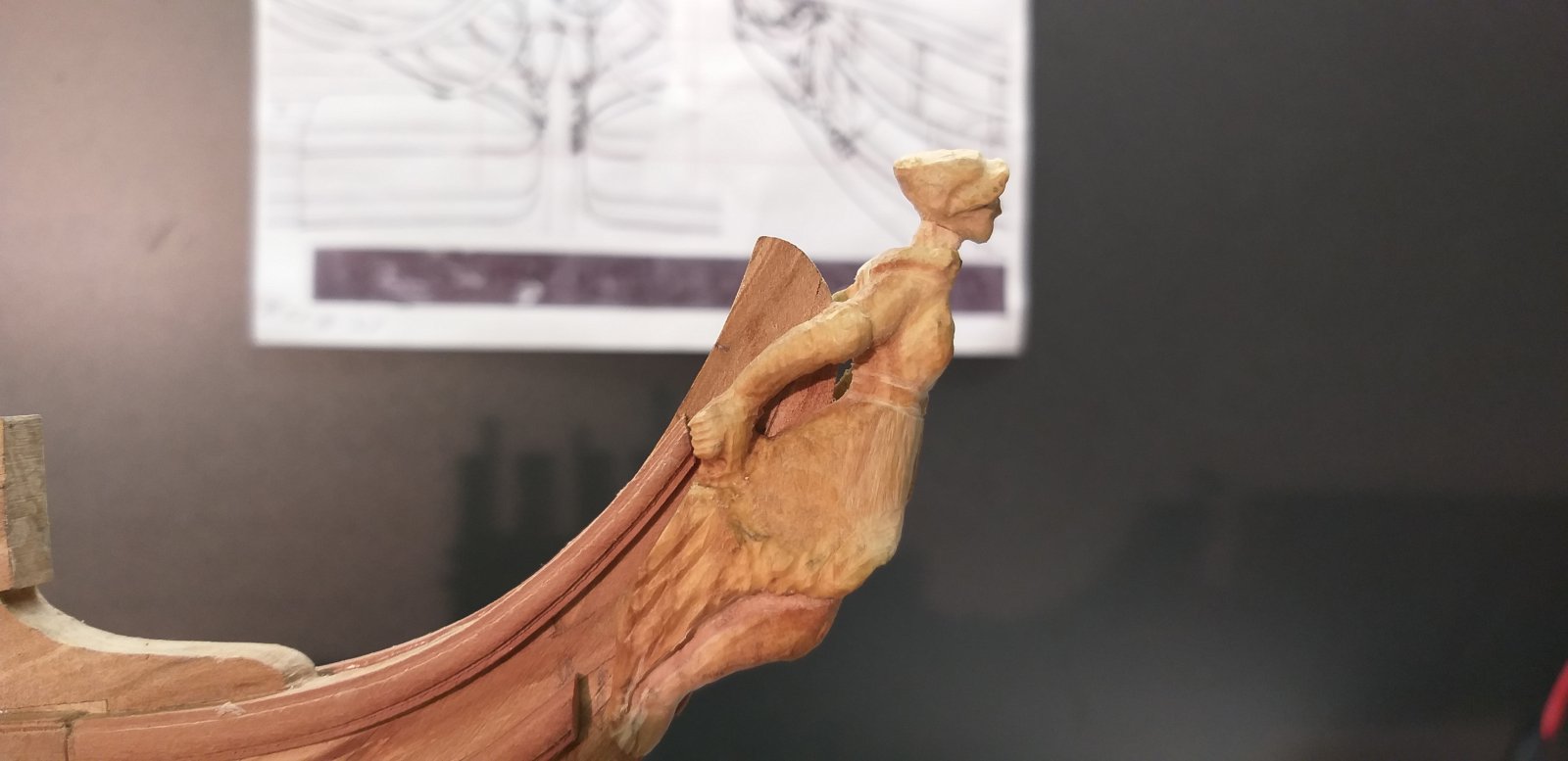

de volgende uitdaging : het boegbeeld in boxwood


blokje boxwood van 3x4x8 cm , om een idee van de grootte te hebben




de binnekant :
terug opieuw een mooi zicht op de vulstukken



Bouwer4

Actieve deelnemer
8 sep 2020
25
13
Vermits ik geen andere boot op dit moment bezig ben, had ik ook besloten om ook de spiegel te maken.

Als je voor 3 spanten maakt, kan je de spanten aan de achterkant evenzeer meemaken, idem voor de kiel , de huidbeplanking enz.

Het resultaat : (ben een leek op gebied van foto's trekken ,sorry)






















zeer grote close-up foto, die spijtig genoeg elke fout blootlegt.



Bouwer4

Actieve deelnemer
8 sep 2020
25
13
k was niet tevreden over de nek en het hoofd, dus weg met het hoofd en een nieuwe gemaakt, voor de eerste keer zo'n figuurtje maken valt het mee, alhoewel het niet museum kwaliteit is.

Het nieuw hoofd en de nek uit het bestaande hoofd.



Ondertussen zijn de handen en voeten gedaan, deze kant is gewoon volgens inbeelding gedaan vermits er hier geen tekening van is.




Het bewijs dat het hoofd is vervangen, moet zeggen ik had veel schrik om tot deze actie over te gaan.




De figuur ook meer vrouwelijk, ronder gemaakt thv de heupen, tervoren was het vierkantiger.



Bouwer4

Actieve deelnemer
8 sep 2020
25
13
Alles verder afwerken.

Zo moet het:



Zo is het nu :



De latjes zijn 1,5 mm en een tussen afstand van 1,5mm. Ze moesten elk 1 voor 1 opgemeten ,geplaatst en uitgesneden worden om ze tussen de balken te leggen en niet erop.

De wc:



Bouwer4

Actieve deelnemer
8 sep 2020
25
13
Deze link is openen en doorspoelen naar tijdstip 24 minuten

Wil ik bereiken maar zal mij nooit lukken. Dit is wereldklasse houtsnijwerk



Kor

Post veel
10 jun 2012
794
242
Hartelijk dank voor je toelichting. Ben zeer onder de indruk. Je perfectionisme komt duidelijk tot uiting in je werkstukken en in je eigen commentaren, volgens mij een voorwaarde om zo iets moois te kunnen maken.

Ik hoop dat je regelmatig blijft posten (y)

  • Leuk
Waarderingen: thewieger

EdP

Post veel
4 jan 2016
803
117
Steenbergen, Noord Brabant
Ik sluit me daar volledig bij aan Kor. Wat een prachtige werkstukken. Respect voor je geduld en je vaste hand. Ook ik kijk met spanning uit naar je volgende bijdrage hoor Bouwer4.


Jan ARTC132

Actieve deelnemer
6 dec 2017
98
1
Haarlemmermeer
Onwijs zeg. Ooit wel eens begonnen met een beetje modelbouw, gewoon zo een kant en klaar pakket, om erachter te komen dat dat kleine gepruts niets voor mij is... Respect hoor!


handig18

Post veel
17 feb 2013
1.590
133
Oss
Ik heb vroeger een bouwdoos van de Danmark gehad.
Opgebouwd tot de tuigage en toen wilde het niet echt lukken met de tuigage.
Wat er met het schip gebeurd is weet ik niet meer.
