Hanglamp boven bureau maken (vraag over LED)

[nijb_jan]

Die dimmer zet je tussen trafo en led-strip. De aansluitingen zijn vrij standaard voor 'kant en klare' led-strips, maar je kunt ze er ook af knippen en zelf verbinden. Dan wel even letten op + en -, uiteraard.

Wat betreft betrouwbaarheid van shops op AE: ik heb nog maar één keer een mindere ervaring gehad, en omdat de verkoper niet reageerde werd dat volautomatisch door Ali opgelost. Werkt perfect, maar inderdaad, voor die prijzen kan dat toch helemaal niet?



[deftone82]

Nog even een technische vraag voor de elektriciens onder ons.
Stel dat ik de trafo in het vals plafond wil steken...met wat voor soort kabel moet ik dan van die trafo naar de leds?
Normaal zijn van twee van die dunnere (rood en zwart)...is dat dezelfde dikte als 'standaard' bruine en blauwe kabel?
Ik dacht nl zo'n mooie struikijzer kabel te gebruiken. Ik heb er gezien met 2 koperdraden van elk 0,75mm...



[Sang]

Strijkijzersnoer kan je prima gebruiken, beetje overkill maar dat is natuurlijk nooit erg



[deftone82]

Strijkijzersnoer kan je prima gebruiken, beetje overkill maar dat is natuurlijk nooit erg

Overkill qua sterkte of uitzicht?



[Sang]

Aderdikte, maar dat is alleen maar beter, ziet er altijd leuk uit, die strijkijzersnoertjes. Je hebt ze in alle kleuren.



[KlusserKlaas]

Hoi

Ben je al iets verder gekomen?

Groet



[deftone82]

Ik heb nog niet veel vorderingen gemaakt. Ik ben de voorbije tijd vooral bezig geweest met het opruimen van de kelder/werkplaats. Ook heb ik enkele andere hulpstukken gemaakt. Ook eindelijk de 'frees-uitbreiding' op de werktafel gemaakt! Daarmee hoop ik nu de uitsparing voor het alu-profiel in de balk te frezen. Alleen is mijn frees zelf wat aan de botte kant. De eerste testen op naaldhout gingen alvast voorbeeldig!

hier enkele sfeerfoto's!

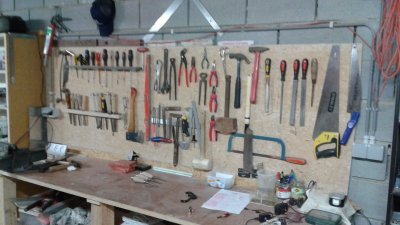

the wall of stuff

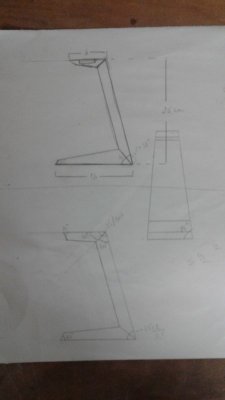

klein projectje tussendoor dat niet zo simpel was als het leek: hoofdtelefoon houder

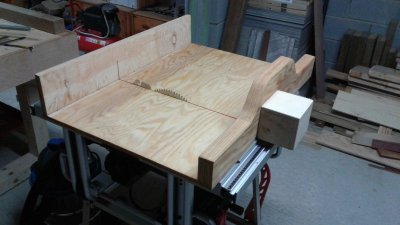

zaagslede intussen goed gekregen

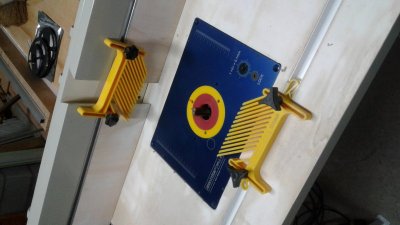

frees tafel extentie ding


klaar voor gebruik

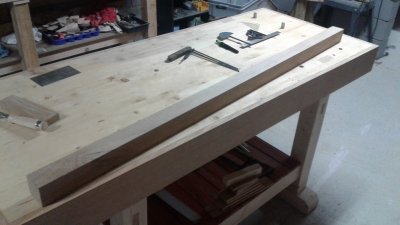

de eiken balk itself:



[deftone82]

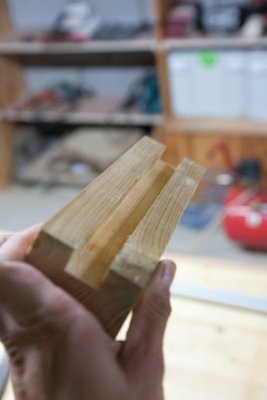

Intussen deftig aan het frezen geslagen! Eerst maar eens een test in een reststukje.

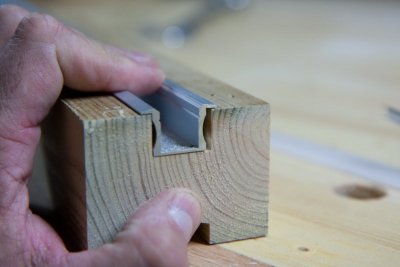

Dat lijkt mooi te zitten. Ik heb een iets bredere frees (een van de weinig freeskoppen die ik nog maar heb) dan het profiel, maar dat kan de pret niet drukken.



Het was even meten en proberen, maar uiteindelijk heb ik de juiste diepte in vier stappen gekregen.

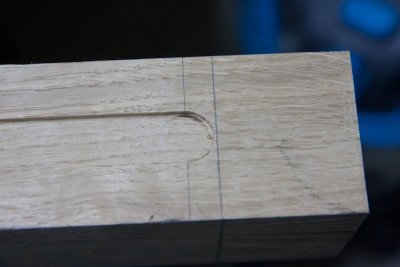

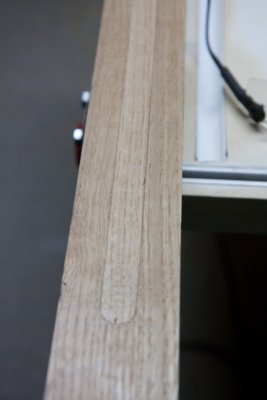

De eerste gang:

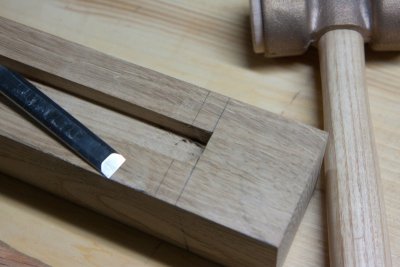

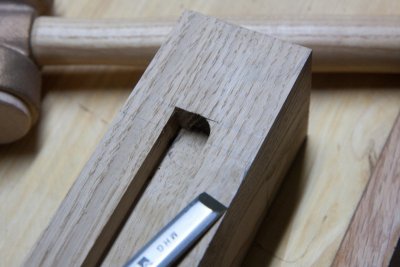

Het hoekje wordt met de beitel afgewerkt

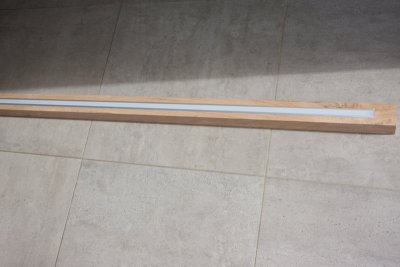

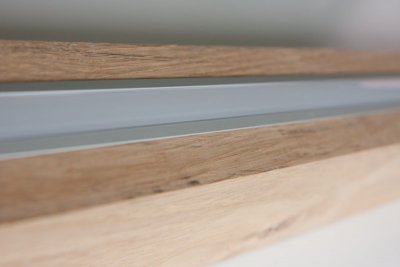

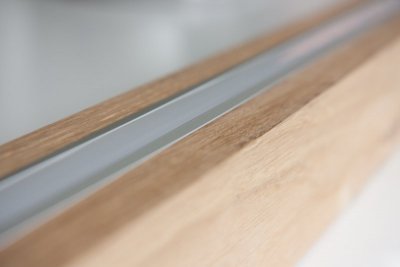

Het eindresultaat met het profiel en afdekkap:

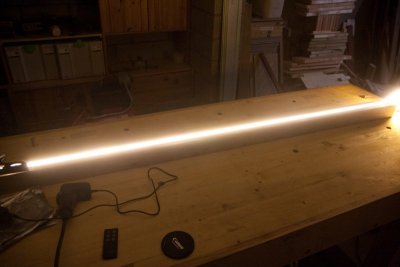

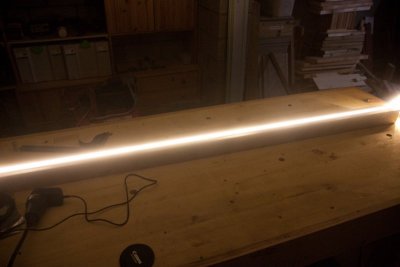

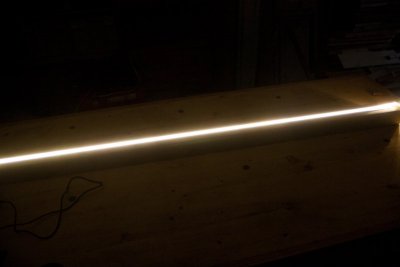

En dan ledstrippen vergelijken:
3528 LEDS (de kleinste leds)



5050 LEDS (middelste)



5630 (de langste LEDS)



Ik heb voor de zekerheid een dimmer besteld. Dan zou ik de 5050 of 5630's kunnen gebruiken. De kleine lijken me te zwak...
Trafo's, dimmer, strijkijzersnoer en staaldraad zijn besteld. Zodra dit binnen is, kunnen we verder!



[KlusserKlaas]

Erg netjes! Fijn om zaken af te werken zoals gereedschap netjes ophangen.
Wordt een erg mooie lamp! Ben zeer benieuwd.

Heb je een dimbare trafo besteld?



[seb]

Ben benieuwd naar het eindresultaat!



[Hubert]

Iets wat ik nog mis in het verhaal is de natuurgetrouwheid van het led-licht. Dat valt soms vies tegen, tenminste dat vind ik. Heeft iets te maken met de kleurweergaveindex of op zijn Engels color rendering index (CRI). Die waarde wordt bij (de betere?) ledlampen vermeld en zou in elk geval boven 80 moeten zijn voor een acceptabele kleurweergave.
Afgezien daarvan vinden de meeste mensen een kleurtemperatuur voor binnenshuis prettig als die rond 2700 of 3000K ligt. Dat is dan een beetje geelachtig zoals van de oude gloeilamp. Hogere waarden (5000 tot 5600K) komen meer overeen met de blauwachtige kleur van het zonlicht overdag. Voor avond en binnenverlichting vaak niet zo geschikt. Maar wat iemand prettig vindt moet hij natuurlijk zelf bepalen.



[seb]

Als er twijfel is over de "warmte" van het licht, waarom neem je dan geen RGB+W led? Dan heb je alle kleuren en wit, kan je van wit naar geel, oranje... zo kan je toch de gewenste "warmte" kiezen?



[Hubert]

@seb: rgb-leds zijn misschien de ideale oplossing. Wellicht wel wat duurder en hoe het zit met de aansturing per kleur zou ik niet weten. Meer info of verwijzing naar een informatie bron?



[KrisG]

Dan zit je altijd met een stukje elektronica at je ook nog moet wegwerken, niet erg gemakkelijk als je het ontwerp zo strak en slank wil houden.
voorbeeld:
http://www.benl.ebay.be/itm/LED5111...e=STRK:MEBIDX:IT&_trksid=p2060353.m1438.l2649

Kris



[Atmoz]

Leuk project

Ik ben dan ook erg benieuwd naar het eindresultaat!
Hoe ga je 'm aan/uit gaat zetten (en/of dimmen) eigenlijk?

Zelf gebruik ik geregeld een Arduino in mijn bouwsels. Doormiddel van simpele RF (433Mhz) communicatie, Bluetooth of Ethernet kan ik de boel mooi bedienen via smartphone of eenvoudige (klik aan, klik uit) muurschakelaars.
Misschien is dat nog een idee om je lamp (straks) naar de "next level" te brengen?

Anyway: succes met je project!

Grtz,

Atmoz



[iedereen en niemand]

Leuk project

Ik ben dan ook erg benieuwd naar het eindresultaat!
Hoe ga je 'm aan/uit gaat zetten (en/of dimmen) eigenlijk?

Zelf gebruik ik geregeld een Arduino in mijn bouwsels. Doormiddel van simpele RF (433Mhz) communicatie, Bluetooth of Ethernet kan ik de boel mooi bedienen via smartphone of eenvoudige (klik aan, klik uit) muurschakelaars.
Misschien is dat nog een idee om je lamp (straks) naar de "next level" te brengen?

Anyway: succes met je project!

Grtz,

Atmoz

Mischien niet on topic, maar heb je daar wat meer info over? Bijv welke print platen je gebruikt en hoe je zoiets programmeert. Bedankt vast.



[seb]

@seb: rgb-leds zijn misschien de ideale oplossing. Wellicht wel wat duurder en hoe het zit met de aansturing per kleur zou ik niet weten. Meer info of verwijzing naar een informatie bron?

Ik heb er net binnen van bij Ledstripkoning.nl om in te bouwen in onder mijn tv-meubel. Je zit inderdaad wel met een transfo en sturing die je ergens kwijt moet kunnen... Misschien in het vals plafond?



[deftone82]

De kleur van deze 'warm' witte leds lijken me nu wel erg ok! Ik heb wel nog niet getest boven het bureau. Moest het echt te hard tegenvallen ik nog naar die RGB leds.

Ik zit inderdaad met een vals plafond waar ik trafo en dimmer in hoop weg te moffelen.

Aan en uit gaat gewoon via een schakelaar in de muur gebeuren...



[MerkiMac]

https://www.indusigns.nl/indusigns-shop/industriele-hanglamp-woodlight/
Hier hebben ze de trafo e.d. in de balk verwerkt, ook wel charmant. Hoewel je, als je de trafo in het plafond oid verwerkt, de hangkabels ook voor de stroom kunt gebruiken. Zelf heb ik momenteel een Lidl led-lamp boven m'n tafel hangen, die hebben de trafo zo verwerkt dat je die tegen het plafond aanschroeft, bijvoorbeeld tegen de centraaldoos aan. Daar zit meteen het hangsysteem in verwerkt met een (overigens mooi) systeem dat je de lamp in hoogte kunt verstellen.

Nu ben ik op vakantie, als een foto gewenst is kan ik die na 7 augustus maken en plaatsen.



[Hubert]

Denk dat als je met rgb-leds gaat werken ook meer draden nodig hebt van trafo naar led. Meer dan de twee waar je de lamp mee gaat ophangen.
