Halfhouts verbinding

[Peterj]

Dag allen,

Ik lees op het forum veel over de nadelen van halfhoutsverbindingen. Maar ik ben geen vakman en het is wel een goed te realiserende verbinding.

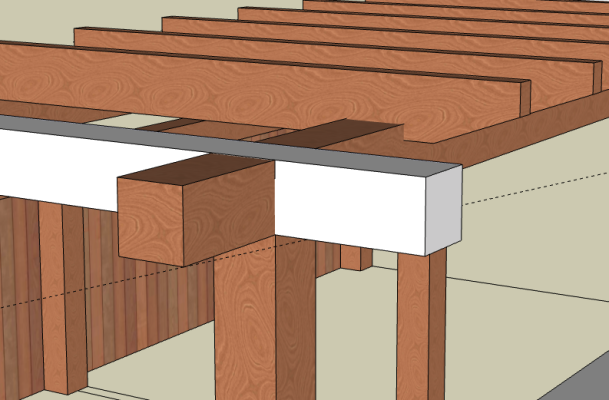

Nu zie ik wel eens dat ze 2 massieve ringbalken halfhouts verbinden met overstek. Dat vind ik persoonlijk erg mooi.

Is dat OK om te doen als er gewoon een EPDM dak op komt?
De onderste lip van de halfhoutsverbinding is dan de dragende.

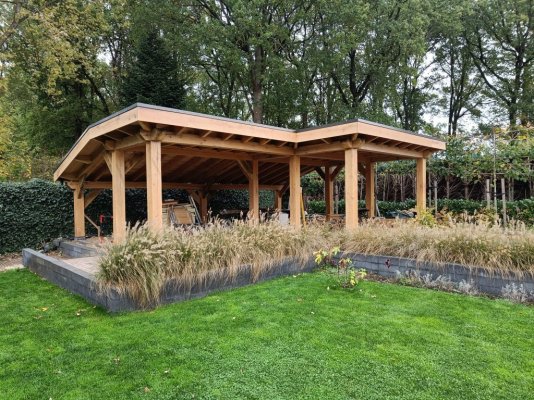

Zie foto zoals ik de verbinding het liefst zou willen maken.

Schoren zijn volgens mij wel nodig. Het gaat om een overspan van 3,3m. Balken zijn 20x20 eiken.



Alle tips zijn welkom!

Alvast bedankt!



[Peterj]

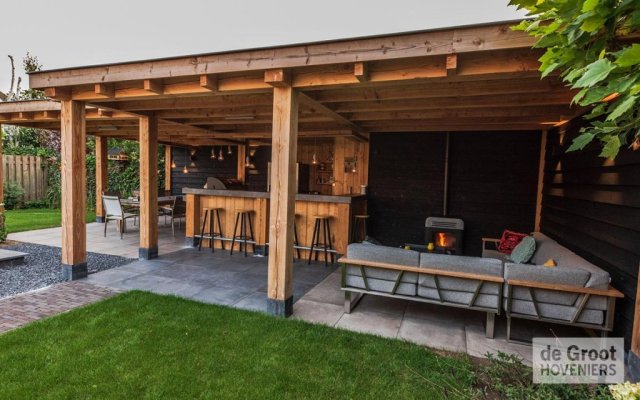

Zonder schoren vind ik persoonlijk wel strakker. Zoals hieronder gedaan.



[j1eke]

Een gewone halfhoutsverbinding is vast sterk zat met dat formaat hout en alleen EPDM erop. Dat kun je gerust doen lijkt me.

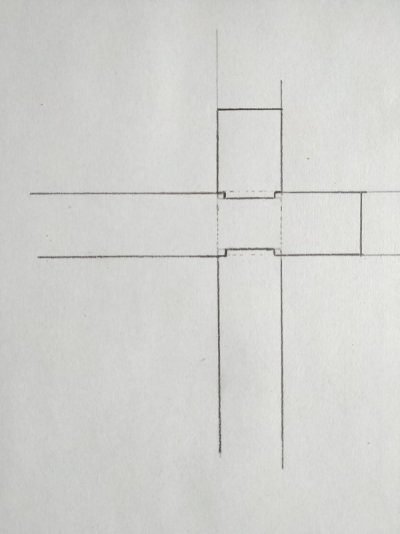

Een nettere oplossing is om bij de halfhoutsverbinding elke balk nog een paar centimeter te laten doorlopen op de staander. Wel een ambitieuzere verbinding om te maken en in het werk netjes passend te krijgen natuurlijk, maar geeft meer stevigheid en meer draagkracht. Ik heb hem even snel in bovenaanzicht voor je getekend.



[Wim Kluck]

Ja zo heb je bij beide balken een stuk volhoudt op de staander. Zo ongeveer heb ik het ook opgelost.



[ZotVanHout]

Zonder schoren vind ik persoonlijk wel strakker.

op die foto dienen de 2 zijwanden als een grote schoor



[j1eke]

Ergens moet je wel iets van schoren hebben of iets met die functie, zowel in de breedte als in de diepte. Als het vastzit aan een ander gebouw kan het daar wel wat van lenen, maar het mooiste is als het uit zichzelf zou kunnen blijven staan, zelfs met de stormen van afgelopen februari.
Als je in het deel met het zadeldak wel schoren hebt en in de achterwand ook, dan kun je waarschijnlijk wel zonder aan de voorkant van het deel met het platte dak. Al je houtverbindingen bij zulke forse kopmaten dragen natuurlijk ook wel bij aan de stijfheid, maar dat is voor mijn gevoel altijd meer de zekerheid dat het niet uit elkaar zal vallen, niet dat het niet uit het lood zakt.



[Doubledot]

EPDM dakjes liggen vrijwel altijd op een underlayment laag. Deze kan perfect dienen voor stabiliteit in de hoek. (lees: niet op doorzakken maar als vervanger van een horizontale schoor). Als de platen van bovenaf in de balk goed geschroefd zijn houdt de plaat de hoek mooi haaks.



[Peterj]

Bedankt voor de reacties allen.
Heb de verbinding van @j1eke toegepast.
Hier en daar wat kieren want krijg die dikke balken niet goed vlak, maar erg blij met het resultaat.
