Eiken balken bewerken

[john deschilder]

Hallo,

Ik ben volop bezig met het pannen van een eiken tuinhuis. Ik ben Belg en heb dit forum gevonden op internet.
Ik zal hier dus regelmatig een vraag stellen aan mensen die al ervaring hebben met authentiek monteren van eiken balken,keepers planken ,pen en gat verbinding enzovoort.
Nu had ik al 1 vraag,helaas geen foto of schets bij me nu.
Hoe verbind ik 2 langsliggers van 20×20 boven op een paal van 20×20 met een dwarsligger, ook van 20×20.
3 balken dus die kruisen op de paal,dan ook pen en gat verbinding.
Bedankt en vriendelijke groeten
John Deschilder



[Okke]

Hoi John,
Mag ik je een boek aanraden?

Timber Frame Construction, Roger Schroeder | 9780882663654 | Boeken | bol

Timber Frame Construction (Paperback). Traces the history of this construction technique, discusses woods, tools, and special joints, and shows how to...

www.bol.com

Dit boek heeft mij heel veel geleerd en inzichten gegeven rond het bouwen van een eiken terrasoverkapping.
En geeft ook antwoord op je vraag. Aan de hand van dit boek heb ik dit frame opgebouwd:

Nog een tip, eiken balken van 20x20 zijn genadeloos zwaar. Denk daarom goed na of je dit formaat wel echt nodig hebt.



[john deschilder]

Hallo,

Een vrije overspanning van 5 meter ,bvb.is 15×15 dan genoeg?



[jpandriesse]

Ff zoeken op balkenschuif.
Je hebt ook niet perse vierkant nodig, dat is meer een esthetische keuze.



[ZotVanHout]

Je hebt ook niet perse vierkant nodig

inderdaad
de buigweerstand bereik je vooral door de hoogte
dus beter een balk van 10 breed en 40 hoog, dan eentje van 20 x 20



[stefke]

Hoi John uit welke regio ben je ??



[ZotVanHout]

uit welke regio ben je ??

goeie vraag
en klassiek voor wie zijn regio niet in zijn profiel plaatst



[Kor]

Hoe verbind ik 2 langsliggers van 20×20 boven op een paal van 20×20 met een dwarsligger, ook van 20×20.
3 balken dus die kruisen op de paal,dan ook pen en gat verbinding.

Hallo John, welkom op het forum.

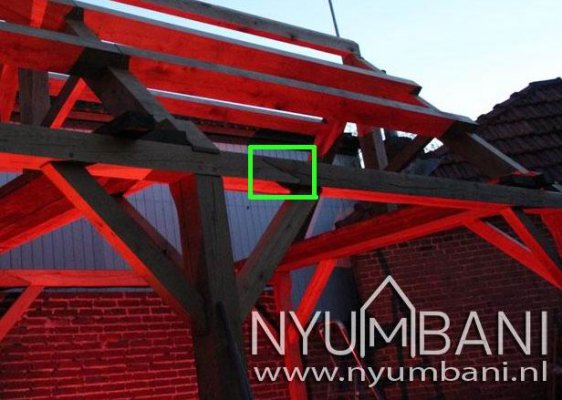

De foto die Okke gebruikt in zijn bericht laat zien dat de verbindingen juist niet in 1 punt moeten samenkomen.
De verbinding van de langsliggers is verplaatst naar een punt op 1/6 - 1/7 (als ik me de instructies van Tuoh goed herinner) van de afstand tussen de palen. Die verbinding wordt meestal uitgevoerd als schuine liplas, in dit geval in de haaklas variant. Zie het groen omkaderde stukje.



Verder is het aan te raden om de dwarsligger niet op dezelfde hoogte te leggen als de langsliggers. Ook dit is in Okkes foto goed te zien. Zo voorkom je onnodige verzwakking van het punt waar de delen samenkomen.



[john deschilder]

Hallo,

Bedankt al voor de goeie raad.
Ik heb het boek al besteld .
Ik kom uit West Vlaanderen, aan de Belgische kust.
Ik heb hier niet ver van bij mij een houtzagerij, waar ze versgezaagd eik 2e keuze kunnen bestellen.
Ik kan het daar nog laten drogen .
Ik zal het zelf schaven en borstelen,en op maat maken.
Ik vond ondertussen een Nederlandse site op internet ,houtdirect.nl,lijkt me interessant qua prijs .
Hebben jullie ervaring met die leverancier?goeie reputatie, kwaliteit?
Bedankt



[ZotVanHout]

Ik kom uit West Vlaanderen, aan de Belgische kust.

altijd nuttig dat we van mekaar weten waar we ongeveer wonen
je kan dat in jouw profiel zetten
ik zal voor een west-vleteren of een watou stoppen
jij mag voor een duvel of een palm stoppen



[john deschilder]

Haha @ZotVanHout ,we zitten hier in het Mekka van de bieren he!
Ik heb nog een vraag ivm tuinhuis,
De planchetten of planken die we aan de wand vijzen of nieten,is dat meestal Zweeds Rabat?is nogal duur ,is gewoon eiken planken van 20 mm dik en 17 a 20 breed ook niet goed ?



[palmboomgeert]

Misschien eens informeren bij Van Renterghem nv . ik heb daar mijn eiken gekocht voor mijn lounge project. Deze zijn gevestigd in wakken.



[stefke]

neem eens contact op met 't houtboerke uit Gent zij verkopen eiken wheaterboard. is een duimse plank diagonaal doorgezaagd.



[ZotVanHout]

we zitten hier in het Mekka van de bieren he!

maar goed ook dat je ons eigen bier lust
mag ik de tip herhalen om jouw regio in je profiel te zetten ?
je hebt gelukkiglijk in een bericht in dit draadje laten weten dat je in w-vl huist
dank zij die info kreeg je van palmboomgeert + stefke tips voor houthandels uit de regio
als dat in je profiel staat, dan is het voor iedereen makkelijker

De planchetten of planken die we aan de wand vijzen of nieten,is dat meestal Zweeds Rabat?is nogal duur ,is gewoon eiken planken van 20 mm dik en 17 a 20 breed ook niet goed ?

het hangt er vooral van af in welke mate je jouw tuinhuis wil isoleren + wanneer je het wil kunnen gebruiken + wat je esthetisch vindt
gewone eiken planken zijn niet winddicht, maar ogen mooi
wil je meer winddicht gaan, dan kan je ze op een plaat bevestigen . . . die je voor het zicht aan de binnenkant bedekt
over geuren en kleuren gaan we niet lapscheuren



[john deschilder]

@ZotVanHout ,een plaat die je tegen de balken vijst aan de buitenkant?En dan de eiken planken erop?
En welke eiken planken adviseer je aan de buitenkant?dikte,hoogte,type afwerking..



[ZotVanHout]

@ZotVanHout ,een plaat die je tegen de balken vijst aan de buitenkant? En dan de eiken planken erop?
En welke eiken planken adviseer je aan de buitenkant?dikte,hoogte,type afwerking..

wil je het winddicht maken + economisch werken, dan denk ik dat plaatmateriaal aan de binnenkant (geen mdf, want te vochtgevoelig) + voor de esthetica eik aan de buitenkant de beste combinatie is
de soort eiken planken is niet van belang
het enige wat telt, is dat de eiken planken mekaar voldoende overlappen, zodat het regenwater niet bij de platen geraakt
de soort plank hangt af van wat je graag ziet + wat je budget is
ik vind dat platen aan de binnenkant vloeken



[john deschilder]

Hallo
Ik heb een oppervlakkige schets getekend van een mogelijk ontwerp van mijn tuinhuis in eik.
Ik heb enkele plaatsen omcirkeld, hopelijk is het wat duidelijk ,het is zoals gezegd een snelle schets.
Hou zou u deze balken bewerken, welke zou u gebruiken?

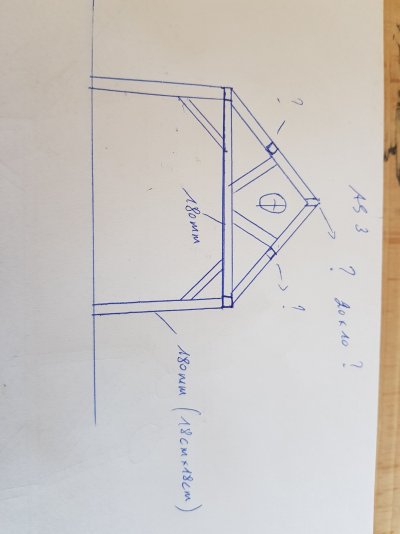

Palen en liggers,18×18 ,spanten 15 of 18?
Liggers tussen de spanten 15 ,en dan bovenop de liggers 7×7.
Zie in bijlage wat ik geschetst heb.
Alvast bedankt voor de reacties
John Deschilder



[jpandriesse]

Even een kritische vraag, heb je ook al zelf geprobeerd het antwoord te zoeken, of stel je enkel de vragen?
Alles wat je vraagt is namelijk terug te vinden op o.a. het forum (vooral hier: Hout in timmerwerk en constructies buiten). Zelf zoeken/inlezen gaat je namelijk elpen met het begrijpen van de materie (en is ook gewoon leuk om te doen).



[john deschilder]

@jpandriesse ,Ik heb wel een idee van hoe Ik het zou doen,maar ik vind moeilijk duidelijke foto's of instructies van hoe Ik balken uithaal of bevestig met pen en gat.
Of welke afmetingen ik best gebruik.
Een doorsnede bvb van een spant bovenop een ligger ,hoek uitzagen en hoe vastmaken .



[AvdLinden]

Zonder de afmeting van het geheel valt er weinig te zeggen over de te gebruiken secties. In boven genoemd forum onderdeel staan heel veel voorbeelden van verbindingen compleet met schetsen en vuistregels.
Deze bijv. eiken bijgebouw plaatsen

Voor de afwerking aan de buitenkant kun je natuurlijk ook een dampopen folie onder de eiken planken gebruiken. Zelf heb ik mijn schuren gewoon met potdeksel afgewerkt.
