een boottafel maken

[werkbank]

Mijn idee was om de tafelpoten er zoals een schip in een droogdok gestut wordt door houten palen die er schot en scheef onder staan, er ook allemaal scheef ten opzichte van elkaar onder te plaatsen.
De pen-gat-verbindingen zouden elk op een ander positie in de ribben gemaakt worden en de hoeken zouden ook nog eens verschillend ten opzicht e van elkaar zijn.

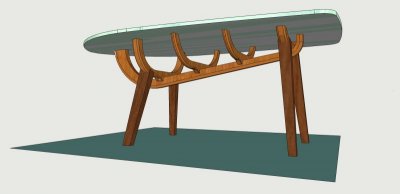

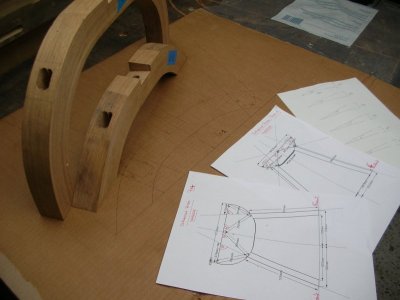

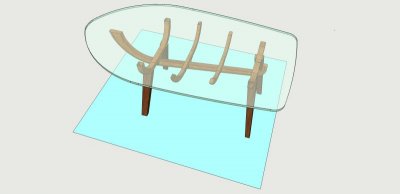

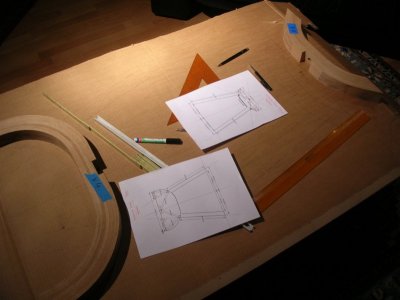

Met Sketchup had ik de zijdelingse hoeken bepaald en op een karton uitgetekend. Zo kon ik de aslijn van elke poot overbrengen op de ribben en dan het pengat aftekenen.
Met behulp van deze aslijn kon ik elke rib positioneren op de langgatboor om het pengat uit te boren.

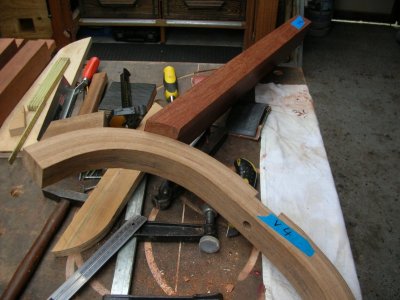

Zo de gaten zitten erin, nu de pennen nog trekken... elk onder een andere hoek.


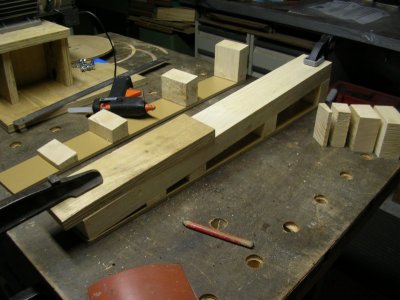

Voor elke poot had ik een andere spie gemaakt en dan de spie op de pennenbank gelegd en de meranti poot er bovenop...

Om de verbinding nog sterker en meer esthetisch te maken moest elke schoudering de ronding van de rib mee hebben.
Dus van elke rib-pootverbinding een contramal gemaakt en deze over de pen gezet en de schouderingen verder op maat gefreesd.

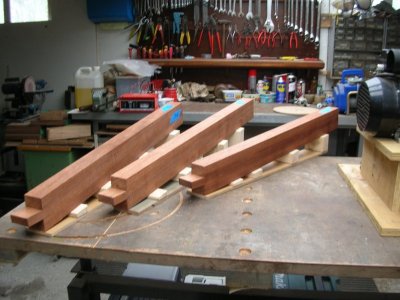

En dat leek nog geslaagd ook!



[willem1958]

Je bent al aardig gevorderd zo bij elkaar.
Mooi dat ook je stomen en verlijming goed gelukt zijn.
Leuk zo met al die foto's
Mooi project zo als laatste jaars.moet je hierna nog een eindproject doen?



[werkbank]

Hallo Willem,
de boottafel was mijn eindwerk waarmee ik voor de jury verscheen

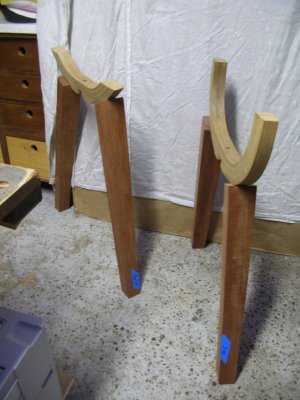

de poten eens geprobeerd...
zo en nu al het schuurwerk

probleem: door de gebogen vormen kon ik de stukken niet vierzijdig haaks schaven

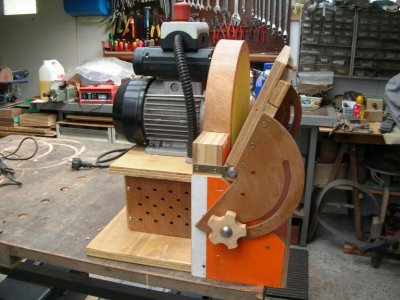

dus voor het schuren van de lange rechte nek van de kiel eerst even een schuurmachine, diam. 30 cm, gemaakt (in hoek verstelbaar).

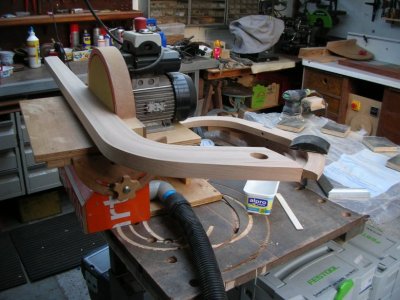

en voor de gebogen stukken haaks te schuren gebruikte ik een schuurtol in de kolomboormachine

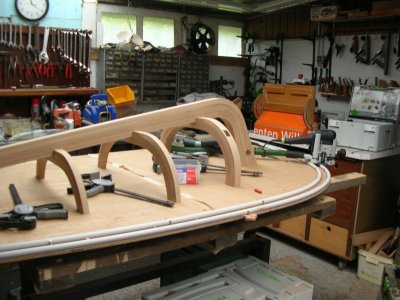

na de montage en verlijming van de ribben op de kiel, kon ik de mal voor het glazen tafelblad klaarmaken voor de glazenier.

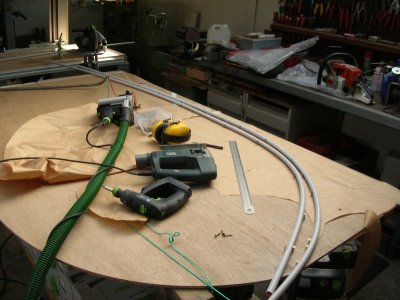

met elektriciteitsbuizen kon ik mooi de vorm bepalen en deze als een geleider gebruiken voor mijn bovenfrees.

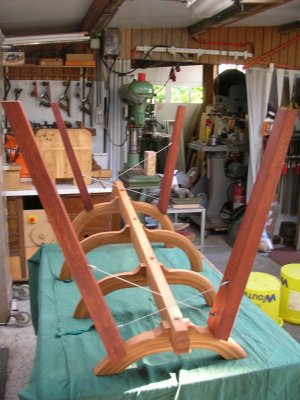

nadat de poten verlijmd werden, was het tijd voor het afkortwerk.
de ribben kon ik gelijk aftekenen op het horizontale vlak van een bureautafel

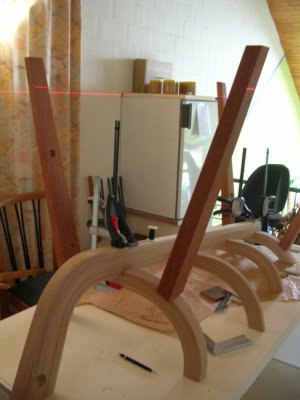

en om de poten precies af te tekenen heb ik een laser gebruikt.
de boottafel 180° gedraaid en zo kon ik alle zijden van de poten aftekenen.
we zijn bijna aan het einde...



[Jacco76]

Wauw ziet er gaaf uit. Ben zeer benieuwd naar het eindresultaat.



[willem1958]

Handig idee zo met die elektriciteitsbuizen, had ik nooit aan gedacht.
Die schuurtol voor de kolomboor die kende ik niet.
Als ik nou weer 'ns iets maak met veel ronde stukken dan is dat wellicht iets om aan te schaffen, bedankt voor deze onbedoelde tip.
Blijf je volgen.



[werkbank]

Ja Willem,
na enkele nachtjes piekeren kwam ik op het idee van de elektriciteitsbuizen...
en door er twee naast elkaar te schroeven had ik een mooi horizontaal draagvlak voor mijn freeszool

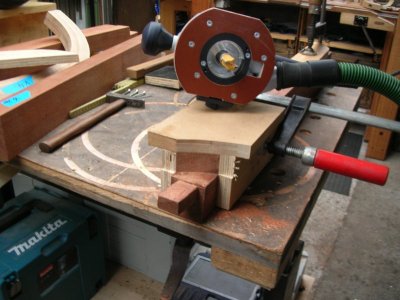

met een bovengeleiderfrees kreeg ik zo een gave, haakse hoek

aan de binnenzijde plaatste ik de schroeven vrij dicht naast elkaar (schroefkop tot net onder de bovenzijde buis)
en aan de buitenzijde van de bocht slecht op enkele plaatsen net boven de buis,
zo voelde ik wanneer de freeszool de schroef kop stootte ...
en ik niet achteloos in de schroef kon frezen

de set schuurtollen heb ik bij Baptist gekocht en er was een handige bouwtip bij

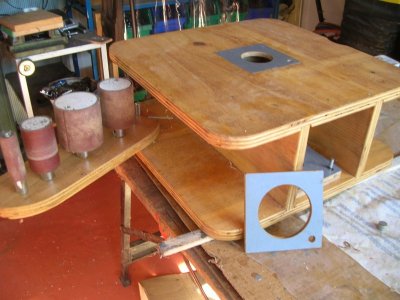

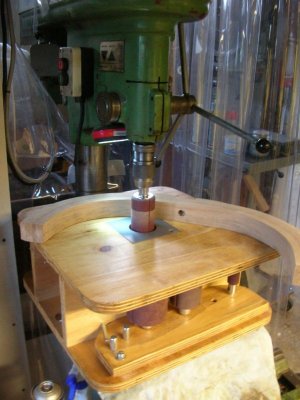

deze schuurtafel plaats je op je kolomboor,
je hebt verschillende diameters en met het daarbij horende malletje dat je centraal boven in de tafel plaatst
links onderaan heb je de aansluiting voor de stofafzuiging (niet zichtbaar op de foto),
midden voor heb je de zwenkbare drager van de verschillende tollen
en rechts onder heb je de voorraad verschillende malletjes
deze zijn stapelbaar over een bout zonder kop... met een magneetje er bovenop
zo blijven deze mooi op hun plaatst bij het opbergen van het geheel!
dit even tussendoor...



[willem1958]

handig dat setje van Baptist.
Ziet er keurig uit zo.



[werkbank]

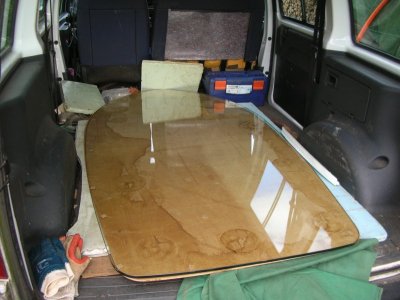

Het ontwerp van de tafel was zodanig bemeten dat de glasplaat, met zijn 202 cm, net in mijn wagen kon.
Ik moest met de gehele tafel voor een jury in de school te Mechelen kunnen verschijnen.
Onder de glasplaat ligt de mal die de glazenier gebruikt had als model.

En toen ....
bleek bij de eerste passing dat de verhouding tussen het onderstel en het tafelblad niet meer klopte....
De glasplaat leek veel breder dan op mijn Sketch'up tekeningen.
En toen begreep ik het...
Ik had bij het bepalen van mijn mallen rekening gehouden met een terugbuiging van de ribben,
maar na het verlijmen was er helemaal geen terugbuiging
en dus was mijn onderstel t.o.v. de glasplaat te smal!

De glasplaat woog een 60-tal kg zwaar en zulk een gewicht op die schuine pootverbindingen vertrouwde ik niet.
Mocht het fout lopen en de tafel in elkaar zakken... neen dat kon niet.
Dus; eerst de mal van de glasplaat aanpassen en alles terug naar de glazenier om 1 cm aan beide zijden in te korten (zou daarmee ook iets lichter worden)
en de poten moesten verstevigd worden.
Vaste regels kon ik niet tussen de poten plaatsen omdat deze onderling zo scheef stonden...
Na wat speculeren bedacht ik en systeem met stalen kabels die eveneens verschillend ten opzichte van elkaar de poten moesten verbinden.
Het mocht niet door en door de poot heen, dat zou te lelijk geweest zijn.
Dus alleen aan de binnenzijde van de poten.

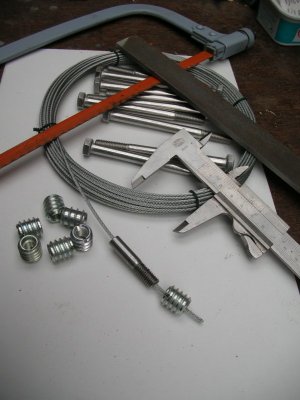

Inox-bouten, met afgezaagde kop, werden langsweg doorboord zodat een stalen kabel er doorheen kon.
Aan de kabeluiteinden had ik 2 kleine moertjes dichtgeknepen in de bankschroef, om kabelstoppen te maken. in

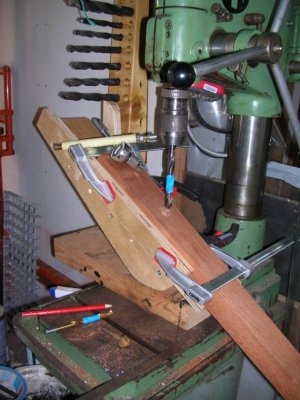

Om inschroefmoeren in de binnenzijde van de poten te kunnen plaatsen moesten de poten elk onder een andere hoek ingeboord en schuin uitgefreesd worden.
Hiervoor had ik een verstelbare mal gemaakt.

Van een stukje draadstang had ik een hulpstuk gemaakt om de inschroefmoeren mooi recht in de boorgaten te kunnen draaien.

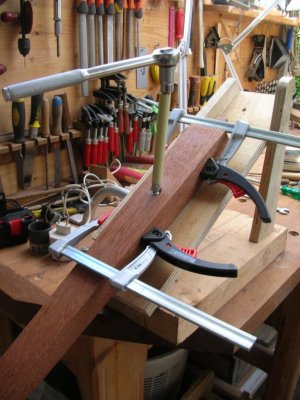

In de harde meranti kwam er nog een stevige ratel aan te pas.

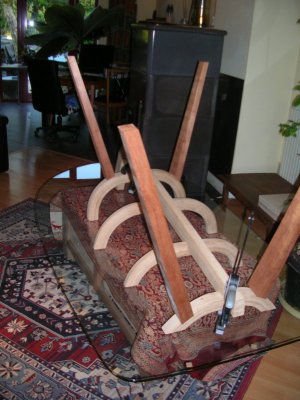

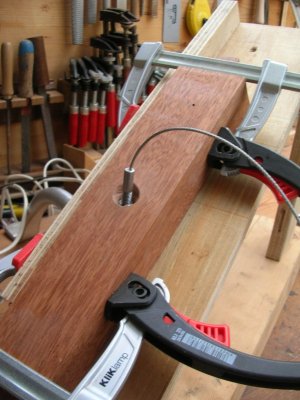

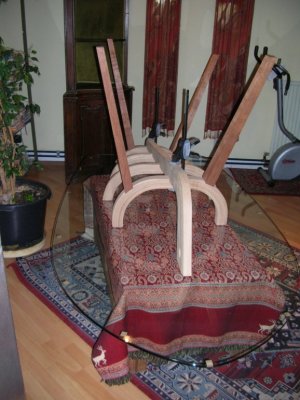

met de kabel en bout in de poot geschroefd zag het er zo uit...



[Pel]

Je hebt nu staal kabels tussen de poten, dat misstaat helemaal niet, het is immers een boot model. Komt er tussen elk twee paar poten onderling geen verbinding, dat zal dan m.i. toch de zwakke schakel zijn? Als je op de kopse kant van de tafel duwt dan zal hij denk ik lichtjes heen en weer schudden, en dit wordt daarna steeds erger wat de tafel dan zwak maakt. Ik vind het een prachtig heel apart ontwerp en heel mooi gemaakt.



[mcluma]

Kon jouw glazenier de glas plaat verklijnen

Normaal is dit tempered glas en dus na hardening niet langer te bewerken



[willem1958]

Nou werkbank, ik vind de oplossing met staalkabel qua design een hele elegante.
Ik ben benieuwd verder.



[werkbank]

De onderlinge verbinding tussen de voorst en achterste paar poten had ik ook eerst overwogen,
maar omdat die spaghetti ook nog hinderlijk zou kunnen zijn voor de 'aanzittenden' heb ik het maar zo gelaten...
en doordat de twee paar poten schuin naar elkaar toe gericht zijn, staan ze zeer stevig 'op hun poten'.

Om de kostprijs van de 10 mm dikke glasplaat te beperken (500€) had ik niet voor getemperd glas (800€) geopteerd.
En zo kon ik gelukkiglijk de glasplaat nog laten aanpassen...



[Pel]

Inderdaad door de poten een iets schuin te zetten kan de tafel m.i. nergens meer op aan, want je hebt dan genoeg tegendruk. En het is ook een tafel waar alleen aan gegeten en gedronken wordt, en hopelijk veel gelachen.



[werkbank]

Dat is het voordeel van een glazen tafelblad..
Als iemand plat van het lachen onder de tafel valt,
zie je hem nog altijd lachen

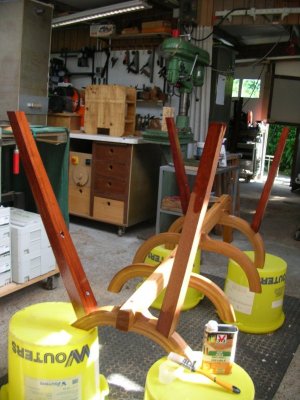

Zo, als afwerking wou ik het geheel oliën met Danish Oil (op basis van tungolie).
Helaas had ik deze vergeten te bestellen en ik had nog slechts 3 dagen tot de presentatie voor de jury.
Bij een plaatselijke verfhandel vond ik de meubelolie van 3V3, eveneens gebaseerd op tungolie.

Bij de eerste laag viel het me op dat die olie een sterke chemische geur had.
Na een nachtje drogen en licht schuren kreeg het een tweede laagje olie.
Dat chemisch geurtje werd me zo sterk dat ik de tafel drie weken buiten heb gezwierd om te luchten,
binnenshuis was het gewoonweg niet de doen van de stank.
Bij het volgende project terug mijn vertrouwde Danish Oil, dat weet ik zeker!

Het contract tussen het eiken bootskelet en de meranti poten kwam mooi tevoorschijn
maar vooral accentueerden de verschillende lamellenlagen het sierlijke 'stoombuigresultaat'...
en de stalen kabels leken meer op spinnenrag tussen de poten.

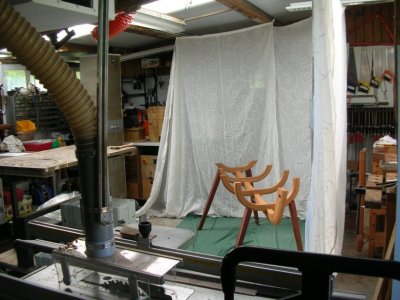

Eerst nog even mijn werkplaats met oude gordijnen omgebouwd tot fotostudio...

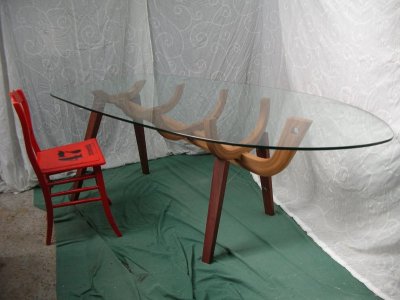

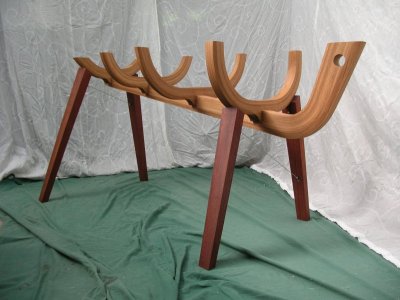

en dit was dan de eerste aanblik..
een beetje onwennig in haar naaktheid...

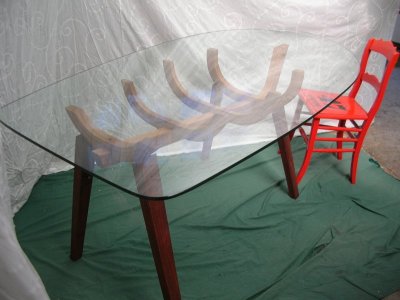

en zo als trotse draagster van een doorkijk tafelblad
helemaal door en door aanschouwelijk!!!

iets mist ze nog...
het glazen tafelblad is en blijft maar een glasplaat...
die moet nog een beetje meer uitstraling krijgen, vind ik

mijn idee was al eerder om het schuim dat de golven op het strand schuiven, zo een beetje schuin over de punt van de glasplaat te laten komen
en een beetje te laten uitvloeien over het tafelblad...
maar met een fotofolie is dit niet mogelijk blijkbaar
dus, zal ik eens zelf een zandstraaltechniek moeten aanleren zekers...
of heeft er iemand tips???
altijd welkom natuurlijk.

Dank voor het volgen van dit project en de vele reacties...
ik hoop dat jullie er veel van genoten hebben!
hartelijke groeten.
jan
