Beste besteedde 4 uur sinds tijden

[Reinier68]

Kijk, wat een feest van herkenning...mijn freesplank zit ook gewoon met lijmklemmen op de werkbank. Zo vaak gebruik ik het niet en ruimte is schaars . Ik heb hem van een reststuk meubelplaat gemaakt, dat was een noodoplossing die het inmiddels alweer een jaar uit weet te houden. De witte toplaag is nu zo ruw dat je je materiaal er niet goed overheen krijgt. Moet dus worden vernieuwd. Maar ook heel herkenbaar: er is nog zoveel te doen in en om het huis....



[Danny1984]

dom vraagje, maar kan dit ook met overgebleven laminaat worden gemaakt of is dit te zwak?

Heb namelijk toch een pakje oover, dacht vraag ff.

Alvast bedankt.

Gr Danny



[hstraat]

Lamitaat is 7mm dik? dat is te dun ben ik bang. Multiplex plaat werkt prima , ik heb zelf de multiplex van een oude pallet afgesloopt dus ding ziet er net zo afgeragt uit als de bovenfrees maar werkt als een zonnetje. Nu nog een keer een manier verzinnen om ook met een schroef/bout systeem de bovenfrees te verplaatsen. Maar eerst andere zaken afmaken.



[fantic]

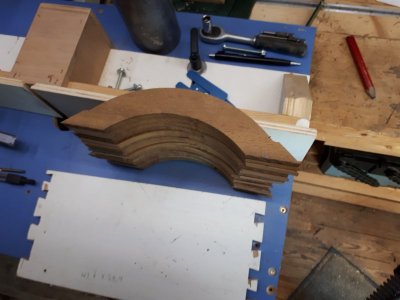

Mijn oud buurman kwam dit weekend langs en vertelde dt hij zijn schip te koop ging zetten maar er moesten nog wat raamlijsten worden gemaakt, van het een komt het ander en zondag was ik bezig mo deze tafel ook na te maken omdat er nogal wat afgeronde en sponninkjes moeten worden gefreesd. en met latten van 10 dik en 27mm breed zijn niet echt handig om de frees overheen te halen.
Ik had nog een plaat eiken staan van een oud kastje, moet alleen de verf er nog afhalen.

is helaas niet zo goed te zien op deze foto, zal morgen ff een nieuwe maken.

Maar bedankt voor het delen van de tekeningen, heb een paar dingetjes aangepast en afgekeken van anderen.



[Hiertebreeddaartelang]

Hmm. hoe zit je vrees nu vast op het blad?!



[fantic]

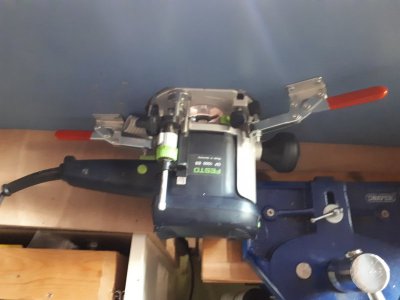

Ik heb aan de onderkant een 10mm ingefreesd waar de grondplaat van de frees inpast, dan een paar klemmen erop om hem op zijn plek te houden:

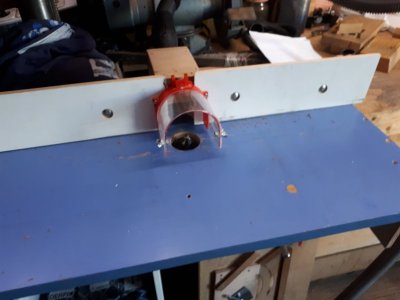

De fence heeft een voor-achter beweging en de 2 plaatjes zijn ook te verschuiven om de opening zo klein mogelijk te maken.

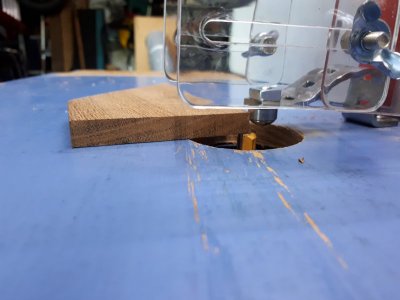

Om een betere afzuiging te krijgen bij het afronden van wat latten had ik even de kap die bij de boormachine weer geleverd misbruikt, hat afrondfreesje had toch een lager dus daarbij had ik de fence niet echt nodig.

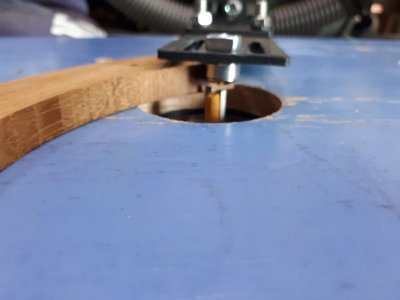

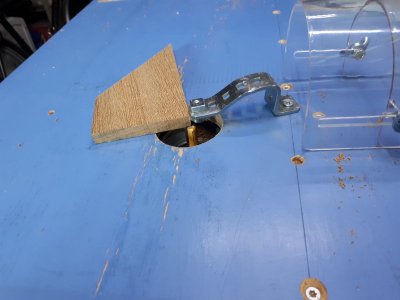

Iets wat ik van Tuoh heb afgekeken is de volgende om een sponninkje, in de achterkant van de rondlopende latten uit mijn vorige post, te kunnen frezen, heb ik een lagertje op een beugeltje gemonteerd, omdat hierbij de breedte van de sponning niet zo belangrijk was kon ik door de beugel op de juiste maat te verbuigen, het lager op de juiste plek zetten. en het kapje kan ik er dan net weer boven zetten voor de afzuiging.



[fantic]

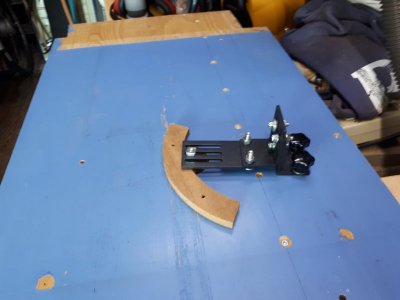

intussen een andere beugel gemaakt voor het lager zodat eea aan te passen is in hoogte en diepte zonder te hoeven verbuigen.



[Danny1984]

Kan iemand me uitleggen hoe de fence vastzit met de vleugelmoeren, ik wil dit zo graag maken, alleen dit stukje begrijp ik niet.



[jpandriesse]

Je hebt de tekeningen op pagina twee gezien? De bouten welke daar door de tafel heen steken zijn slotbouten en door daar aan de bovenkant een vleugelmoer er op te draaien (met een ring er tussen) klem je de fence vast op het blad.
Was dat wat je bedoelde?



[fantic]

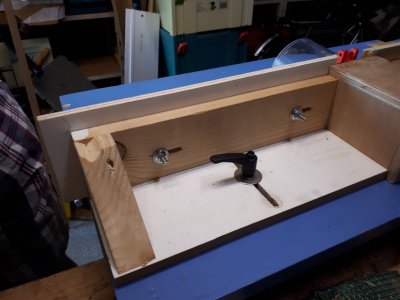

Ik heb aan de onderkant een inslagmoer gebruikt en daar draai ik de hendels met draadeind in:

Ik zit nog te wachten op knoppen met M6 binnendraad, voor op de slotbouten, voor het verschuiven van de fence platen (om de afzuigopening zo klein mogelijk te houden) in de sleufgaten, das nu met gewone moeren nog wat lastig, elke keer een sleutel 10 pakken...



[fantic]

Ik heb intussen de bovenplaat maar even kaal geschuurd, dat blauw bleef afgeven en daarnaast het ik ook een aantal schijfjes trespa gemaakt als insert zodat het gat rondom de frees afgedekt wordt. Op deze foto is het rechtsboven net te zien, sorry heb geen betere:



[jpandriesse]

Ik heb aan de onderkant een inslagmoer gebruikt en daar draai ik de hendels met draadeind in:

Ook een keurige oplossing. Ik zou dan wel het draadeind vastzetten met een drupje locktide (of een beetje kit ofzo) om meedraaien te voorkomen.



[Danny1984]

Dankjewel dit is inderdaad wat ik bedoelde. Ik ben echt super blij met jullie uitleg.

Gr Danny



[beeldhouwer]

Leuk,
Dat zijn inderdaad mooi bestede uren.
Zelf heb ik hem nog wat 'kaler', eigenlijk alleen maar de freesmachine onder een houten plaatje.
Als ik hem nodig heb, klem ik die plaat met lijmklemmen aan de workmate en in plaats van de geleider die jij al hebt, pak ik dan een lange lat die ik eveneens met 2 lijmklemmen eraan klem.
Werkt perfect (alleen geen afzuiger, dat is wel een (flink) nadeel)
Soms ben ik zelf verbaast hoe simpel, en toch doeltreffend iets kan zijn.



[fantic]

Ook een keurige oplossing. Ik zou dan wel het draadeind vastzetten met een drupje locktide (of een beetje kit ofzo) om meedraaien te voorkomen.

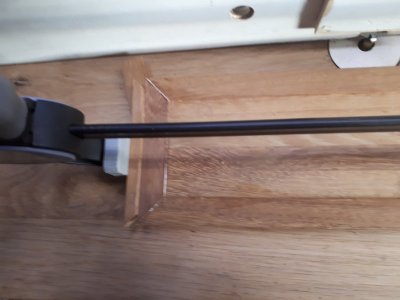

Dat wordt dan wel lastig, dat draadeind zit in de handle:



[drever]

hallo koenta ,
goed bedacht deze "adapter" .
de 3d schets die het ontwerp van onder uit laat zien heeft me wel bijna hoofdpijn bezorgd .
het beeld veranderd plots in een ander reliëf en hoewel ik weet hoe het moet zijn blijft het een hardnekkig gezichtsbedrog .
zijn er nog mensen die deze ervaring hebben ?
groetjes
drever
