Afzuigunit met cycloon en automatische filterreiniging.
- Onderwerp starter 3dmazter
- Startdatum
Toch maar even een update voor geintereseerden.
Wat werkt dit ding goed zeg!
Alles stof wordt keurig afgezogen.
De blauwe ton is bij mij 3x per jaar vol (alleen zaag en freestafel).
Legen is heel simpel.
cycloon los, ton eronder vandaan, deksel open, zak eruit en nieuwe erin.
Dan de cycloon, in de beschrijving stond 99,9% effectief.
Nou daar is niks van gelogen.
In de 2 jaar dat hij nu draait heb ik in de plastic opvangzak onder de filter 1/2e eetlepel aan reststof opgevangen wat niet afgescheiden is door de cycloon.
Dat had ik nooit verwacht.
De zak heb ik ook een stuk kleiner gemaakt want er komt toch niks in en hoef ik mischien 1x per 25 jaar te legen.
Wat werkt dit ding goed zeg!
Alles stof wordt keurig afgezogen.
De blauwe ton is bij mij 3x per jaar vol (alleen zaag en freestafel).
Legen is heel simpel.
cycloon los, ton eronder vandaan, deksel open, zak eruit en nieuwe erin.
Dan de cycloon, in de beschrijving stond 99,9% effectief.
Nou daar is niks van gelogen.
In de 2 jaar dat hij nu draait heb ik in de plastic opvangzak onder de filter 1/2e eetlepel aan reststof opgevangen wat niet afgescheiden is door de cycloon.
Dat had ik nooit verwacht.
De zak heb ik ook een stuk kleiner gemaakt want er komt toch niks in en hoef ik mischien 1x per 25 jaar te legen.
nee deze is uit china.
kost ongeveer €69 ex verzend.
Had er 2 voor €200 incl verzenden.
Cyclone dust collector
http://s.aliexpress.com/2iQZZZzE
kost ongeveer €69 ex verzend.
Had er 2 voor €200 incl verzenden.
Cyclone dust collector
http://s.aliexpress.com/2iQZZZzE
Laatst bewerkt:
Beste 3dmatzer,
bedankt voor je update. Zelf hoop ik ooit in mijn kleine schuur het afzuigprobleem op te lossen. Nu een Kärcher met een cycloon maar dat is om vele redenen geen succes. Veel herrie, te weinig kracht, kleine slang enz.
ik ben benieuwd of jou oplossing iets kan zijn voor mij. Zou je kunnen vertellen hoe groot de voetafdruk van het totale systeem is? Maakt deze ook veel herrie?
groet jens
bedankt voor je update. Zelf hoop ik ooit in mijn kleine schuur het afzuigprobleem op te lossen. Nu een Kärcher met een cycloon maar dat is om vele redenen geen succes. Veel herrie, te weinig kracht, kleine slang enz.
ik ben benieuwd of jou oplossing iets kan zijn voor mij. Zou je kunnen vertellen hoe groot de voetafdruk van het totale systeem is? Maakt deze ook veel herrie?
groet jens
Nav de link "iets simpeler" vond ik deze website:
http://www.thewoodnerd.com/reviews.html
Hoewel zo'n 8 jaar oud voor mij smullen wat betreft z'n benadering der dingen.....
Reviews, tips, inrichten werkplaats (waar ik nog steeds middenin zit).
Ga er dit weekend even voor zitten en misschien rede voor een nieuw Topic.
Groet, Hendrick
De voetafdruk van wat ik nu heb is ongeveer 60cm x130.
Het zou nog iets compacter kunnen.
Kwa geluid kun je er zonder gehoorbescherming naast staan maar aangezien ik hem op zolder heb hoor ik er weinig van.
Ik heb ongeveer eenzelfde systeem gemaakt. Ik heb ook dankzij 3DMazter de cycloon op aliexpress besteld. Werkt prima! Aan zuigkracht echt geen gebrek. Ik gebruik alleen HBM 2PK 400 volt afzuiger. Deze is aangesloten op een inschakelautomaat en gaat dus automatisch aan als ik mijn zaagtafel aanzet. Dat werkt echt heel fijn. De kleppen zijn makkelijk zelf te maken.
Hier de link naar mijn werkplaats, waar ik nog volop mee bezig ben:
https://www.woodworking.nl/showthre...ten-tot-werkplaats&highlight=nieuwbouw+garage
Hier de link naar mijn werkplaats, waar ik nog volop mee bezig ben:
https://www.woodworking.nl/showthre...ten-tot-werkplaats&highlight=nieuwbouw+garage
Hoe ziet dat schoonborstel mechanisme eruit?

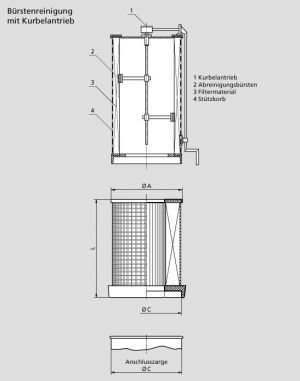

In mijn filter zit er geen en ik wilde kijken of ik zelf wat kon maken. Op het www 1 doorsnede gevonden, maar daar kom ik niet mee uit.
.
Moet de borstel niet over de gehele hoogte zitten, al dan niet in een paar delen?
Hoe zit de as aan de onderzijde vast?
In mijn filter zit er geen en ik wilde kijken of ik zelf wat kon maken. Op het www 1 doorsnede gevonden, maar daar kom ik niet mee uit.
.Moet de borstel niet over de gehele hoogte zitten, al dan niet in een paar delen?
Hoe zit de as aan de onderzijde vast?
Afgelopen zaterdag wat in elkaar gekutseld van wat buis, strip en een tochtborstel van een voordeur.
En het werkt, foto's volgen nog.
En het werkt, foto's volgen nog.

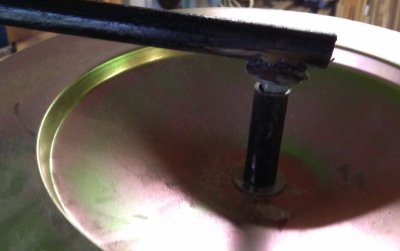

Bovenzijde

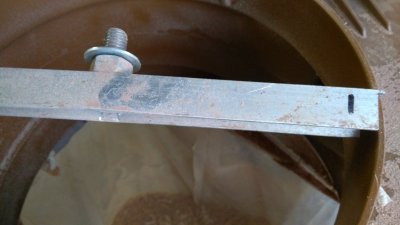

Onderste geleider

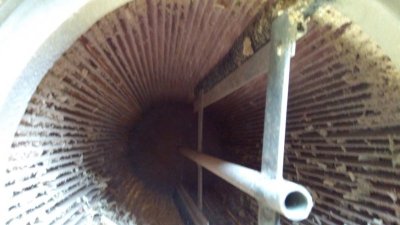

De borstels
Versie 1.0 van een klop mechanisme.
Een stukje dunwandig verwarmingsbuis, binnenmaat 12 mm, 3 sleuven erin geslepen en daar een strip doorheen gestoken. Deze vastgehecht. De borstels zitten met popnagels aan de strippen vast.
Aan de bovenzijde van de buis een moer in de buis vastgezet.
Een gat van 12 mm in de bovenkant van de filter geboord. Hier een slotbout doorheen gestoken met een dubbele moer en carrosserie ring tegen de binnenzijde van de filter aan. Tegen deze moer het binnenwerk aangedraaid. Haaks op de kop van de slotbout een stukje buis vastgezet. Geleider aan de onderzijde is een stukje aluminium U profiel met een bout M12. Op zicht werkt dit prima, de filter lekt niet door het gat van de bout aan de bovenzijde. Wel vergeten een keer rond te draaien voordat ik de foto's maakte.
Wat zou ik de volgende keer anders doen:
Een dikwandige buis gebruiken. Daar kan ik draad in tappen zodat de strips en dus de borstels verstelbaar zijn. In het midden moeten dan wel 2 strippen komen. En eventueel een lager aan de onderzijde van de buis, maar het geheel draait soepel genoeg.
Onderste geleider
De borstels
Versie 1.0 van een klop mechanisme.
Een stukje dunwandig verwarmingsbuis, binnenmaat 12 mm, 3 sleuven erin geslepen en daar een strip doorheen gestoken. Deze vastgehecht. De borstels zitten met popnagels aan de strippen vast.
Aan de bovenzijde van de buis een moer in de buis vastgezet.
Een gat van 12 mm in de bovenkant van de filter geboord. Hier een slotbout doorheen gestoken met een dubbele moer en carrosserie ring tegen de binnenzijde van de filter aan. Tegen deze moer het binnenwerk aangedraaid. Haaks op de kop van de slotbout een stukje buis vastgezet. Geleider aan de onderzijde is een stukje aluminium U profiel met een bout M12. Op zicht werkt dit prima, de filter lekt niet door het gat van de bout aan de bovenzijde. Wel vergeten een keer rond te draaien voordat ik de foto's maakte.
Wat zou ik de volgende keer anders doen:
Een dikwandige buis gebruiken. Daar kan ik draad in tappen zodat de strips en dus de borstels verstelbaar zijn. In het midden moeten dan wel 2 strippen komen. En eventueel een lager aan de onderzijde van de buis, maar het geheel draait soepel genoeg.
Sorry dat ik nu pas reageer. Het ziet er allemaal goed uit en als het goed werkt, is het doel bereikt.
Zoals zo vaak heb ik wel een vraagje. Werkt het fijnstof-filter ook andersom? Nu wordt al het fijnstof van binnenuit naar "buiten" geblazen. Maar werkt het andersom ook nog zo goed? Dan zou je zo'n filter (met blower/afzuiger) ook als fijnstof-filter in een "gesloten" werkruimte kunnen gebruiken, dan verlies je niet zoveel warmte tijdens koude dagen.
En met een "kleine aanpassing" zou het mogelijk moeten zijn om makkelijker te zien/controleren of het filter "geborsteld" moet worden. Ik zat te denken aan een grote ton met het fijnstoffilter daarin geplaatst. (Lastig om ideeen alleen in woorden om te zetten.)
Zoals zo vaak heb ik wel een vraagje. Werkt het fijnstof-filter ook andersom? Nu wordt al het fijnstof van binnenuit naar "buiten" geblazen. Maar werkt het andersom ook nog zo goed? Dan zou je zo'n filter (met blower/afzuiger) ook als fijnstof-filter in een "gesloten" werkruimte kunnen gebruiken, dan verlies je niet zoveel warmte tijdens koude dagen.
En met een "kleine aanpassing" zou het mogelijk moeten zijn om makkelijker te zien/controleren of het filter "geborsteld" moet worden. Ik zat te denken aan een grote ton met het fijnstoffilter daarin geplaatst. (Lastig om ideeen alleen in woorden om te zetten.)
