aansluitingen 3-fase Kity motor.
- Onderwerp starter jartoos
- Startdatum

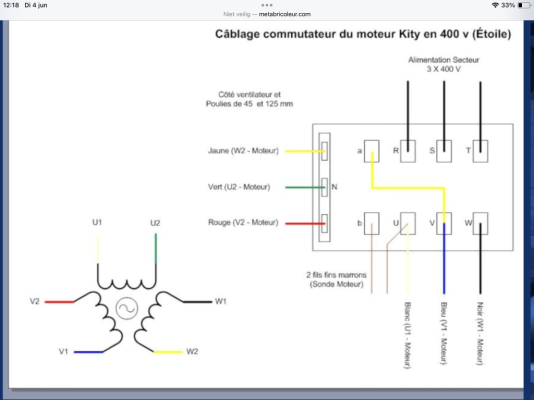

Dan zou er dus over het houdrelais toch 380V komen te staan, alhoewel er op de behuizing staat dat het voor 220V is ?
Dat snap ik, maar op het nul-punt zijn maar drie aansluitmogelijkheden, dus het is nooit de bedoeling geweest dit zo aan te sluiten.
Deze motoren werden ook gebruikt als enkelfase 220 volt. Dan zat er een bevestigingsplaat voor een condensator tegen het schakelaarhuis (zie je daar resten van ?) kan zijn dat deze dat origineel ook was en is omgebouwd.
Nu wel doen, dan kun je testen.
Zou het houdrelais defect zijn kun je er een andere schakelaar op zetten.
Kan ook zijn dat je temperatuurbeveiliging (bteekcontact) inkomt.
Kun je er voor kiezen om je motor uit elkaar te halen en kijken eat er aan de hand is of overbruggen.
Een monofase motor heeft toch andere wikkelingen ?

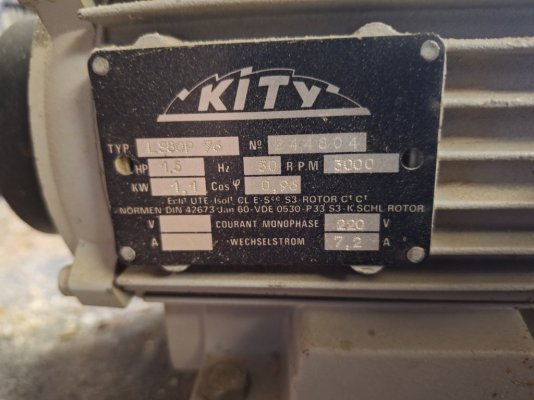

Dit is het plaatjes dat op de huidige motor hangt, deze is dus wel monofase.
Dit is het plaatjes dat op de huidige motor hangt, deze is dus wel monofase.
Zeg het ook verkeerd. Wat ik bedoel is dat deze vaker omgebouwd zijn naar 220, vooral op franse en engelse sites vind je hier van alles van.
Kan bij die van jou ook ooit gebeurd zijn, en weer teruggebouwd.
Of er is gewoon ooit een nieuwe schakelaar op gezet en op dezelfde manier weer aangesloten.
Kortom hoe oorspronkelijk de draden precies zaten kom je niet meer achter.
Kan bij die van jou ook ooit gebeurd zijn, en weer teruggebouwd.
Of er is gewoon ooit een nieuwe schakelaar op gezet en op dezelfde manier weer aangesloten.
Kortom hoe oorspronkelijk de draden precies zaten kom je niet meer achter.
Hij heeft een gewone 3 fase motor. Er is niets omgebouwd. Hij moet alleen even zijn schakelaar doormeten en of testen, zodat hij weet of het probleem in de schakelaar zelf zit, of in de mee gewikkelde temperatuur sensor. Dus draadjes van de sensor los en direct spanning op de spoel zetten. Als hij dan blijft lopen, zit het probleem in de sensor. Blijft hij niet lopen, dan is je schakelaar de boosdoener en kan je daar een andere voor gaan zoeken.
Even een update.
Heb de schakelaar toch maar open gemaakt.
De 220V voor de bekrachtiging van de spoel wordt idd gebruik gemaakt van het sterpunt, dit is intern in de schakelaar verbonden.
Ik heb de temepratuur sonde er tussen uit gehaald, maar dit maakt dus helemaal geen verschil. De motor gaat draaien en na enkele seconden valt deze terug uit.
Ik denk wel dat ik het probleem heb gevonden. Als de spoel bekrachtigd wordt, houdt deze de contacten gesloten door achter een plastiek palletje te haken. Maar bij het minste tikje hiertegen, schiet het haakje er af en valt de stroom weg. Als ik het goed heb, is deze schakelaar minstens 40 jaar oud, misschien is de plastiek broos geworden en is hier een stukje afgebroken. En was dit ook de reden dat de schakelaar in het verleden al eens was opengemaakt.
Bon, ik ga op zoek naar een andere schakelaar.
Wordt vervolgd...
Heb de schakelaar toch maar open gemaakt.
De 220V voor de bekrachtiging van de spoel wordt idd gebruik gemaakt van het sterpunt, dit is intern in de schakelaar verbonden.
Ik heb de temepratuur sonde er tussen uit gehaald, maar dit maakt dus helemaal geen verschil. De motor gaat draaien en na enkele seconden valt deze terug uit.
Ik denk wel dat ik het probleem heb gevonden. Als de spoel bekrachtigd wordt, houdt deze de contacten gesloten door achter een plastiek palletje te haken. Maar bij het minste tikje hiertegen, schiet het haakje er af en valt de stroom weg. Als ik het goed heb, is deze schakelaar minstens 40 jaar oud, misschien is de plastiek broos geworden en is hier een stukje afgebroken. En was dit ook de reden dat de schakelaar in het verleden al eens was opengemaakt.
Bon, ik ga op zoek naar een andere schakelaar.
Wordt vervolgd...
Nog even het vervolg.

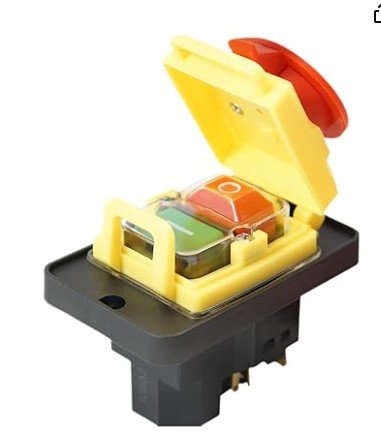

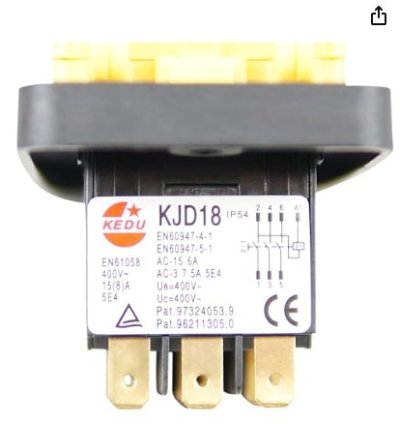

Deze schakelaar besteld via amazon.

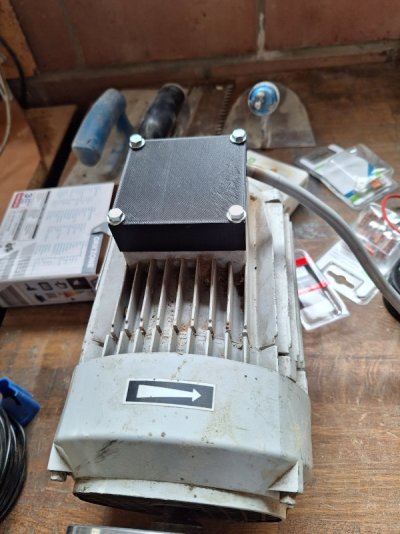

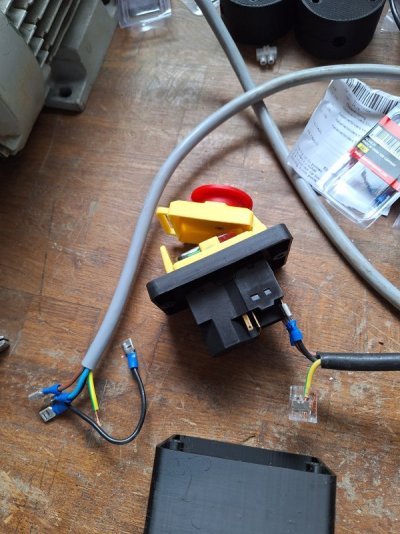

Originele schakelaar van de motor gehaald en een kastje geprint om de opening af te dekken. Zo hoeft de schakelaar ook niet meer rechtstreeks op de motor zelf bevestigd te worden en kan dit op een plaats waar je staat als gebruiker.
Problem solved !
Deze schakelaar besteld via amazon.
Originele schakelaar van de motor gehaald en een kastje geprint om de opening af te dekken. Zo hoeft de schakelaar ook niet meer rechtstreeks op de motor zelf bevestigd te worden en kan dit op een plaats waar je staat als gebruiker.
Problem solved !
