3D schets ontwerp stoeltje

[Roeland]

Zaterdagmiddag begonnen met het ontwerpen van een stoeltje. Het ligt in de bedoeling om 8 van deze stoeltjes te gaan maken.
Het ontwerp proces bij mij is deels in m'n hoofd deels op papier (een schetsje 1:10 met hoofdmaten) en dan in het echie.
Heb bij mijn houthandel (de Akkrumer houthandel en zagerij) 2 deeltjes Freijo gehaald waar ik ook Jaap nog tegen kwam, dit hout word ook wel Braziliaans Noten of Braziliaans Teak genoemd. Het prototype gaat hier mee gebouwd worden. De 8 stoeltjes worden hier overigens niet van gebouwd.

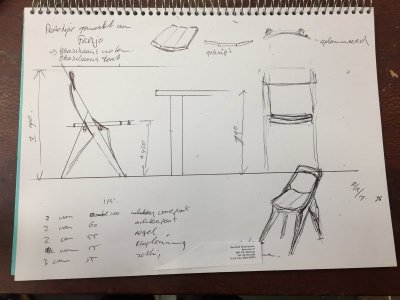

Het schetsje

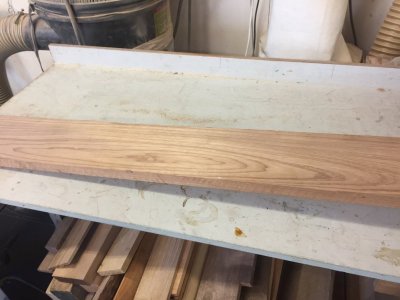

Het hout

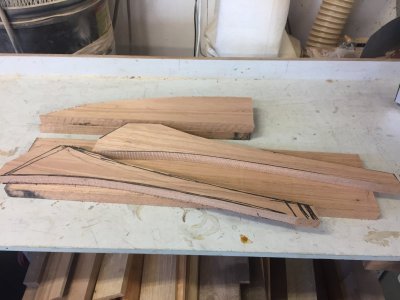

Achterpootjes gezaagd op lintzaag

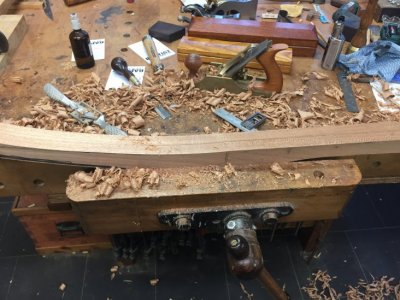

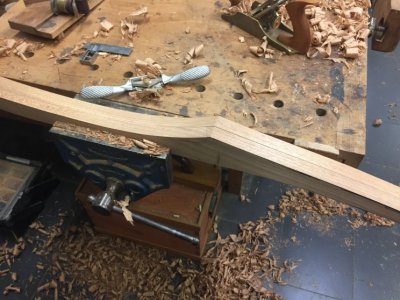

Na alle onderdelen van de poten te hebben gezaagd is het tijd voor het spookschaafje




Voor het gemak de twee voorpoten samengeklemd om de juiste vorm te schaven


Het spookschaafje van Dick bevalt heel goed en verbaas me over de standtijd van de schaafbeitel die is zeer goed te noemen.
Na de voorpoten gevormd te hebben zijn de achterpoten aan de beurt maar daar heb ik geen foto van genomen.
Ik zal dit verslagje in een aantal delen posten de volgende volgt snel met daar in wat zaag en steekwerk.

Groetnis, Roeland



[Nico Oosthoek]

Leuk stoeltje, ga je volgen.



[Pel]

Mooi strak ontwerp Roeland.

Groet Pel.



[Toxiq]

tof
waarom heb je voor het prototype voor ander hout gekozen ?



[Roeland]

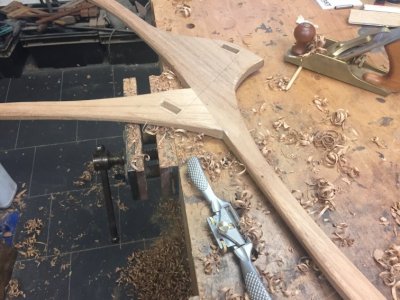

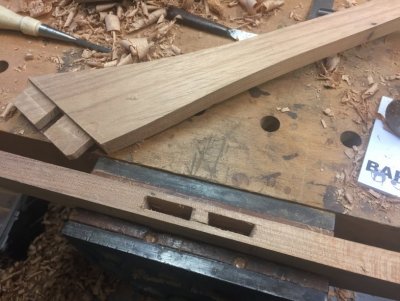

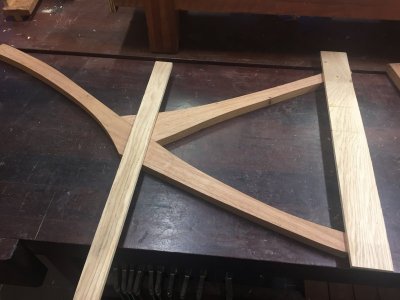

De achterpoten worden middels een dubbele pen vergaart in de voorpoten het stoeltje heeft geen zij regels.

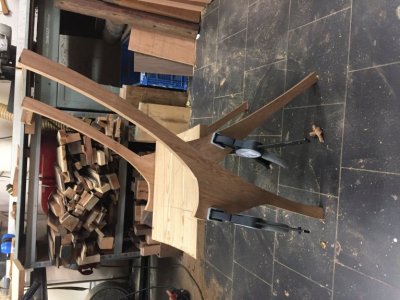

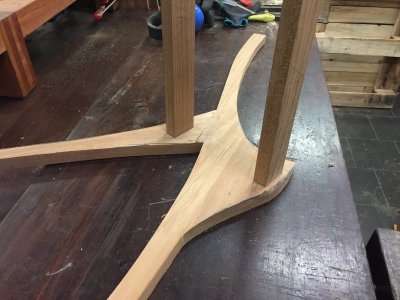

Na verlijming van de achter en voorpoten kan ik de plek waar de zitting ongeveer komt ongeveer bepalen en natuurlijk de plek waar ik de voorpoten nog ga opdikken. Ook de valling van de rug bepaal ik op deze manier. Ik heb namelijk de poten iets langer gehouden zodat ik voor of achter meer of minder hout weg kan halen zodoende kan ik het stoeltje naar voren of naar achter laten hellen.

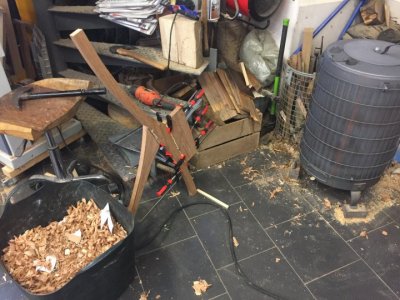

Hier de voorpoten aangeheeld met een stuk hout koud verlijmd en voor de kachel versnel ik het droog proces.

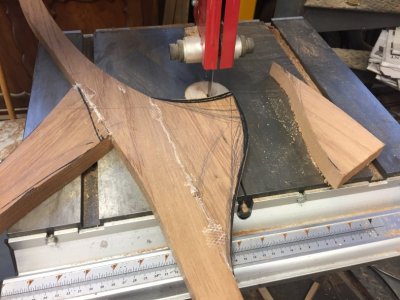

Daarna met de lintzaag de vorm ruw uitgezaagd en terug naar de werkbank waar beide zijde samengeklemd geschaafd worden.

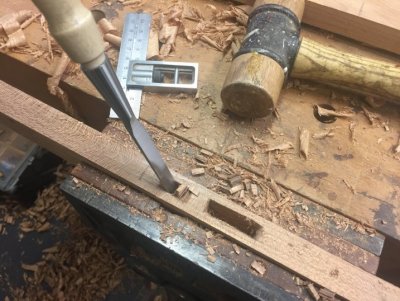

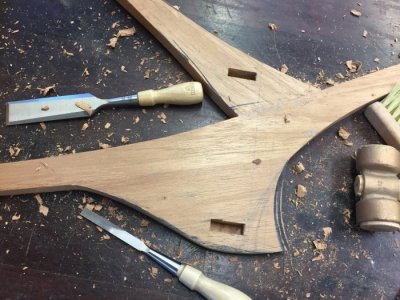

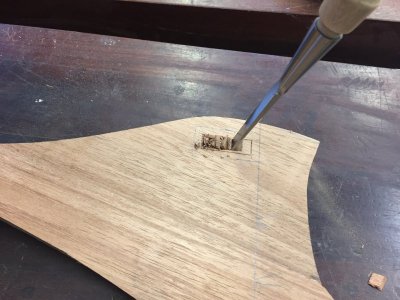

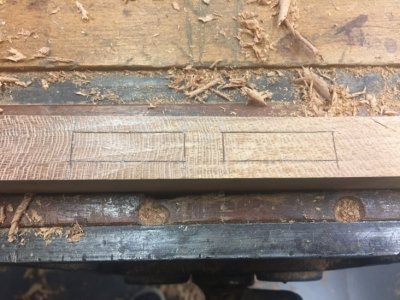

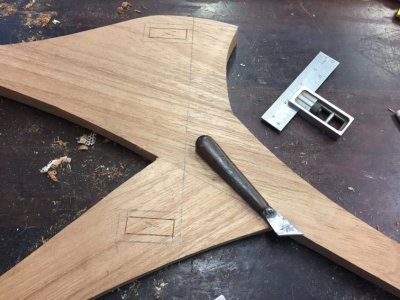

Daarna gaten aftekenen voor de voor en achter regel

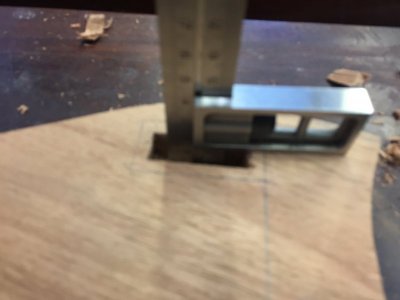

controleren op diepte

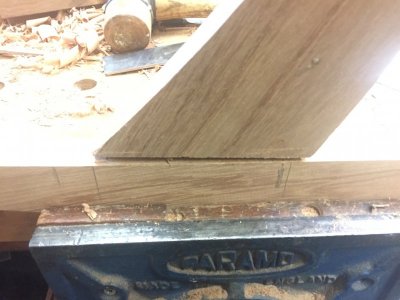

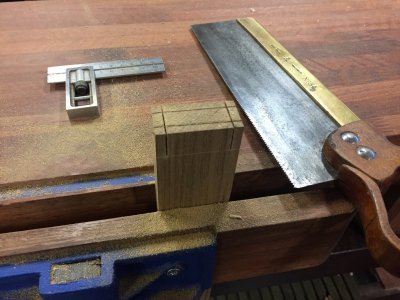

Pennen aftekenen en zagen

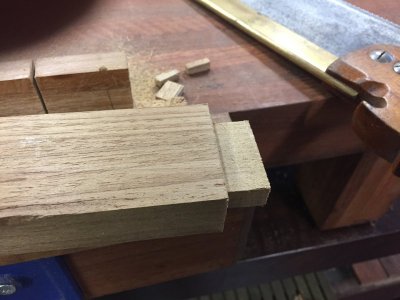

Borsten en kantborsten zagen


Eerste passing achter regel

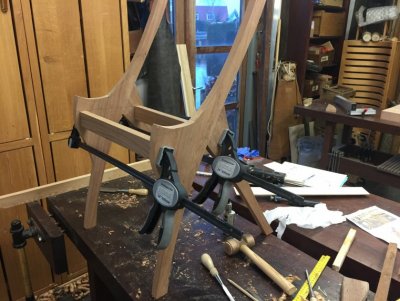

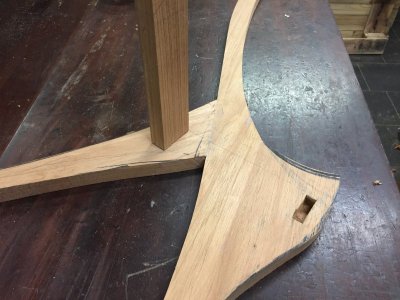

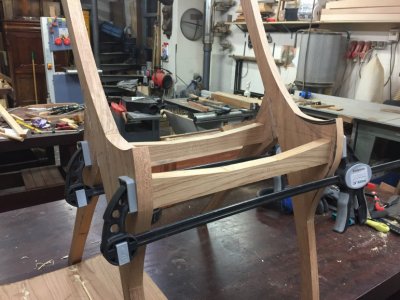

Droge lijming van zijden en regels

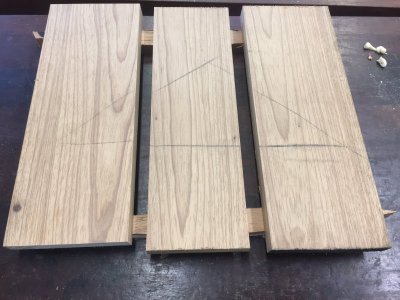

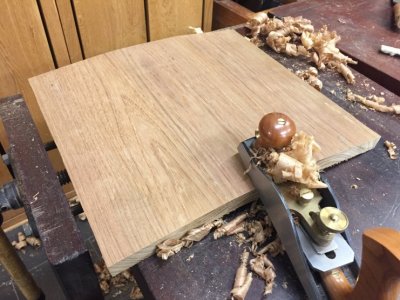

Tijdens deze werkzaamheden ook het zitvlak klaar gemaakt deze word samengesteld uit drie deeltjes en gekuipt zodat het zitvlak licht hol word

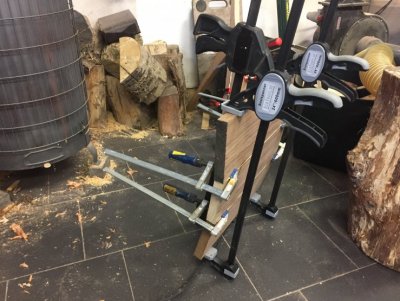

De houtdeeltjes zijn koud verlijmd en met een simpele lijm opstelling samengevoegd.

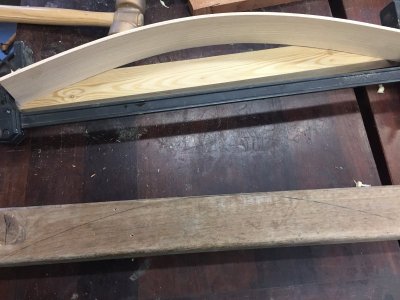

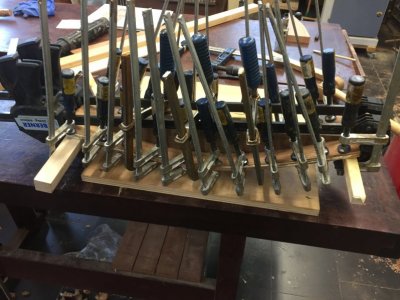

De rugleuning (splat) ga ik lamineren en uit 1 dikte haal ik drie laminaat delen. Om de kromming te bepalen gebruik ik een stukje essen en een snelspanklem. Die lijn neem ik over op een stukje vurenhout welke ik vervolgens op de lintzaag uitzaag. Had geen zin om een mal en contra mal te maken dus met behulp van dat stukje vuren en twee snelspanklemmen en heel veel kleine klemmetjes de rug verlijmd met constructie lijm.


Als ik de lijmklemmen verwijder zal ik wel even wat foto's nemen hoe deze simpele en snelle mal werkt


Zitting aan de onderzijde de drie vlakken opzoeten zodat ik deze kan gebruiken als mal om de zitting regels af te tekenen








Tot zo ver ben ik vandaag gekomen morgen haal ik de klemmen van de rugleuning en kan ik deze gaan vormen met de schaaf. Dan kan ik ook gelijk de kepen/vlakken maken waar de rug geplaatst gaat worden.
De poten en regels moeten natuurlijk nog afgerond worden met het spookschaafje wat best nog een karweitje is. Het is net boetseren maar dan in hout! Over de zitting; aan de onderzijde blijft deze uit 3 vlakken bestaan, de bovenzijde ben ik nog niet uit misschien haal ik hem zodat ie concaaf word met m,'n bol schaaf of misschien laat ik de 3 vlakken wel bestaan. Het uithakken of uitsnijden van een zitvlak zal waarschijnlijk niet lukken in verband met de hout dikte.

Groetnis, Roeland



[Roeland]

tof
waarom heb je voor het prototype voor ander hout gekozen ?

Dank je
Omdat ik het hout nog niet tot mijn beschikking heb en toch alvast wilde oefenen.
En ben er nog niet uit of het een blanke houtsoort moet gaan worden of juist een donkere.

Bedankt! Nico en Pel!

Groetnis, Roeland



[Leroowj]

Heel gaaf project. Ik volg.



[rudy]

Vakman, zo iets maken zal in mijn volgend leven zijn !



[rmenkveld]

Heel gaaf project Roeland! Leuk om te volgen!



[Pel]

Roeland, ik heb de foto gedraaid, zodat we dat vakmanschap van jou beter kunnen aanschouwen.

Groet Pel.



[techcom]

Wat een mooi design! Je hout er ook een flink tempo op na zeg!



[Roeland]

Vakman, zo iets maken zal in mijn volgend leven zijn !

Dat valt wel mee hoor! Dat kun jij ook wel maken veel gereedschap heb je er niet voor nodig.

Bedankt Leroy en Ruben en Pel dank je voor het draaien van de foto kreeg het niet voor elkaar om hem goed te zetten.

Groetnis, Roeland



[Roeland]

Wat een mooi design! Je hout er ook een flink tempo op na zeg!

Dank je wel! Dat tempo van mij valt reuze mee hoor!

Groetnis, Roeland



[Roeland]

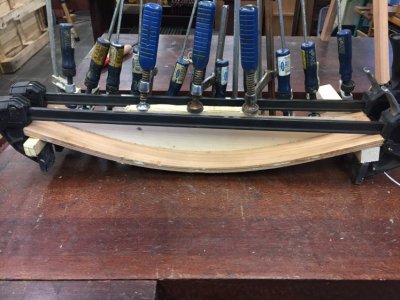

Nou hier de foto's van mijn snelle lamineer methode. De basis zijn 2 eenhands lijmklemmen van Berner die 250kg kunnen persen een stuk vuren dik 3,5 cm (had ik nog liggen) en een boel (goedkope) lijmklemmetjes en 2 vuren latjes. De vuren mal functioneert alleen als rib en niet als lijmmal, je gebruikt hem om de juiste vorm te verkrijgen als je de eenhandsklemmen aanspant de 2 vuren latjes zitten aan de kops einde dwars op de houtnerf zodat het hout niet gaat splijten.

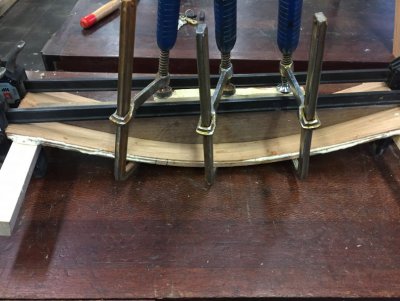

Hier heb ik een zijde lijmklem vrij gemaakt je ziet de enkele mal zitten.


Andere zijde ook lijmklem vrij gemaakt de 3 zwaardere lijmklemmen houden de mal nog vast.

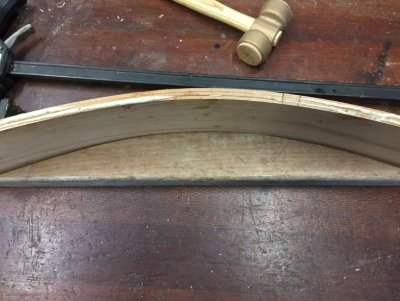

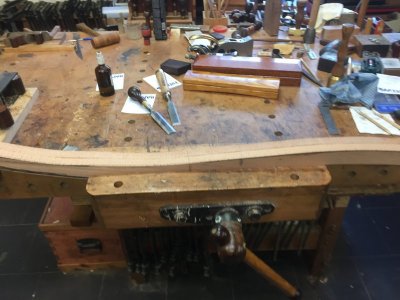

Nu vrij van de klemmen je ziet dat de vorm plus/minus 5mm aan weerszijde terug veert bij lamineren moet je hier altijd rekening mee houden dat je de mal dus ronder zet/maakt als de ronding die je uiteindelijk nodig hebt.

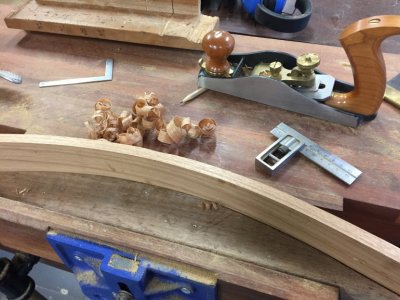

Lijm verwijderen en aanschaven van 1 zijde ingeklemd in de bankschroef met behulp van de lijm mal. Met kruishout andere zijde paralel afteken en op maat schaven.

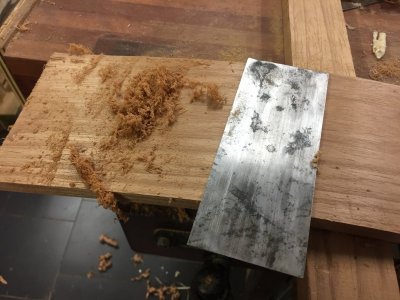

Schrapen van de rugleuning buitenzijde en natuurlijk ook de binnenzijde.

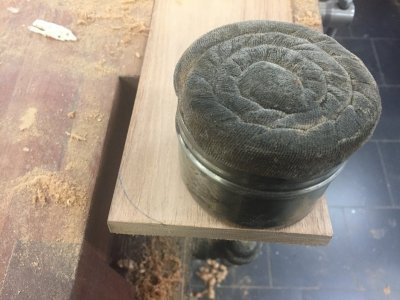

Aftekenen van de buitenhoeken in dit geval met m'n oliepotje vond de hoeken toch ietwat te groot van radius en dus mijn messing fleshamer gepakt en opnieuw de afronding getekend.

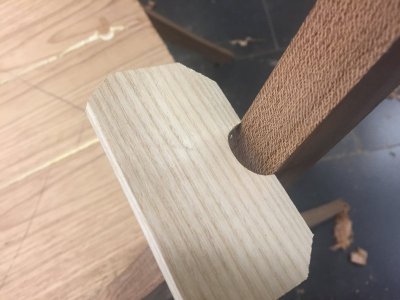

Houtje van essen gemaakt met de ronding voor de regels.

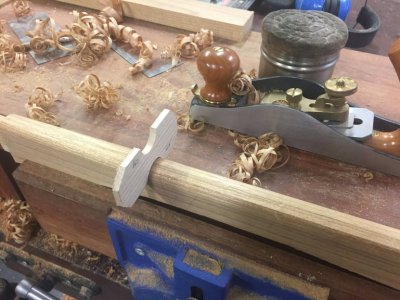

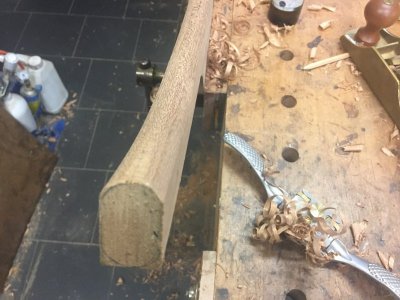

Eerst met bankschaaf 45 graden geschaafd en ruw afgerond. Af en toe het pasmalletje erbij.

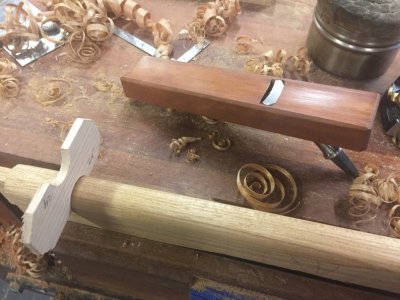

Vervolgens met mijn Japanse holschaaf de ronding zoet afgewerkt.


Met het malletje zijden van de stoel afgetekend om vervolgens met het spookschaafje de ruwe ronding aan te brengen.

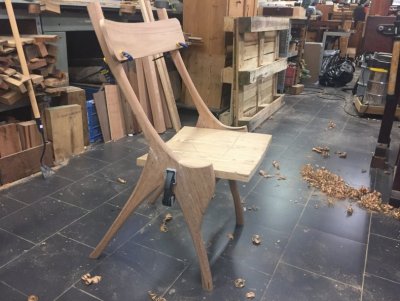

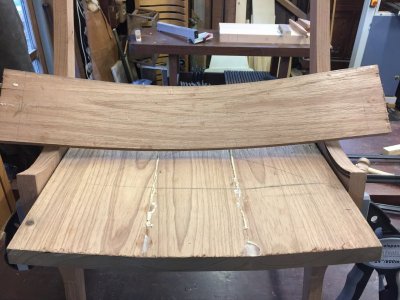

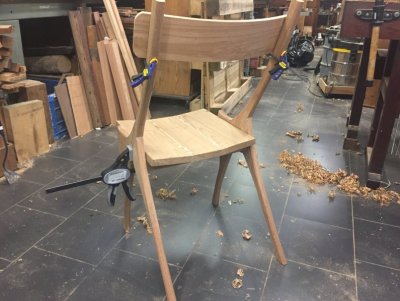

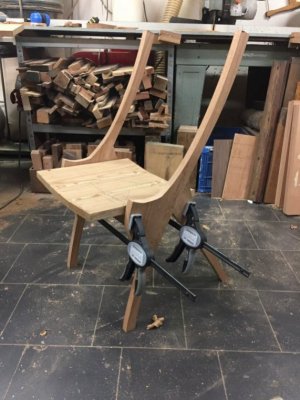

Wederom een droge lijming om de verhoudingen van de stoel te bepalen.


Het begint zowaar op een comfortabel stoeltje te lijken


De hoekrondingen van de rugleuning zijn gezaagd met m'n copping saw en nog niet afgewerkt dat zal in een volgende fase gebeuren als de stoel haar definitieve vorm heeft gekregen.
Tot zo ver mijn gefrutsel.

groetnis, Roeland



[rendew]

mooi zo’n stoel en gemaakt met internationaal gereedschap zie de pas verworven lie’tjes en een Japans schaafje .
En helemaal in je sas met de no4 en de 164



[Roeland]

Ben die 2 inderdaad flink aan het testen en tot zover bevallen ze uitstekend!
En het Japanse schaafje komt gewoon uit Friesland hoor!

Groetnis, Roeland

Maarre niet iets voor jou een fijn stoeltje bouwen?



[joppe]

Mooi om werk van je te zien. Staat voor mij altijd nog op een te doen lijstje, een stoel maken. Een genot om je werkzaamheden zo te kunnen volgen. Bedankt daarvoor

Groet Jos



[Pel]

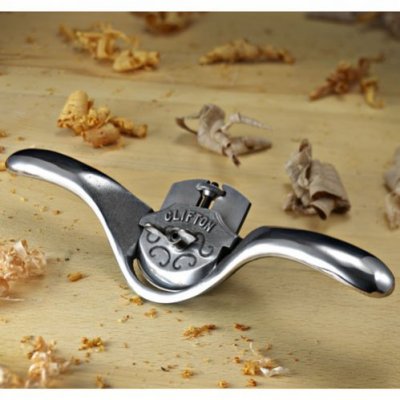

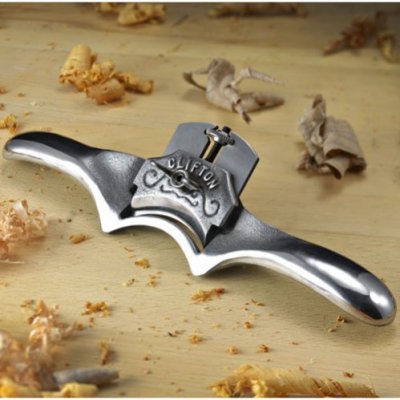

Ja, rendew, dat spookschaafje knaagt ook bij mij, maar ik heb er al drie, maar dat zijn geen Lie Nielsen, alhoewel ik vind dat die Clifton spookschaafjes ook wel wat hebben. Ik zie nu dat het lie Nielsen twee stelschroeven heeft en de Clifton maar een, ik denk dat de Lie hierdoor beter te stellen is, maar dat weet Roeland misschien?

Groet Pel.



[Roeland]

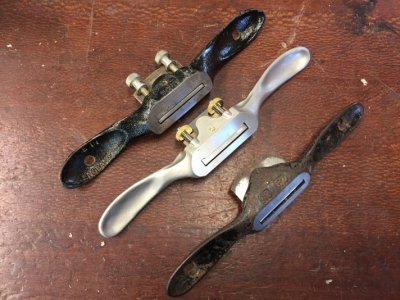

Oei! Rendew had het over m'n LN low angle schaaf de 164 het schaafje welke ik voor dit project gebruik is de Dick
De middelste op de foto een prachtig schaafje.


Groetnis, Roeland



[Pel]

Ja, klopt Roeland die is van Dicktum, ik vergis me, ik vind het een prachtig spookschaafje vooral hoe hij retro vorm gegeven is.

Groet Pel.
