Sinds november ben ik de gelukkige eigenaar van een Mafell MT 55 cc invalzaag. Om daadwerkelijk er meubels mee te kunnen gaan fabrieken heb ik een MFT nodig. Een Festool is mij te duur en het is voor mij ook niet nodig dat de tafel ingeklapt kan worden. De tafel is gemaakt van een plaat underlayment, de poten van een paar balken die ik had liggen. De afmetingen zijn globaal gelijk aan een Festool MFT/3": 80x122 cm. Een kleine sfeer-impressie:

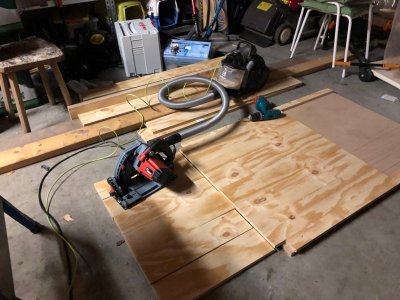

Tobben op de grond.

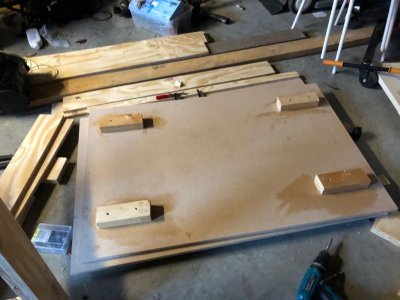

Onderzijde van het werkblad. De klossen zijn tijdelijk vastgezet met schroeven. Na droging van de lijm heb ik ze weer verwijderd. Het doel van de klossen is om het blad zo vast te zetten aan het frame.

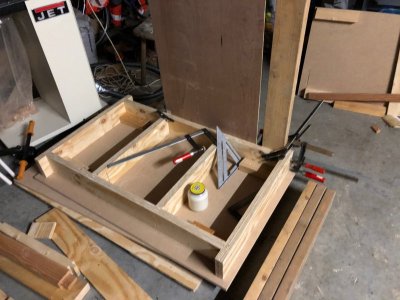

Het frame waar het blad op moet komen. Met extra ondersteuning om het zo vlak mogelijk te houden.

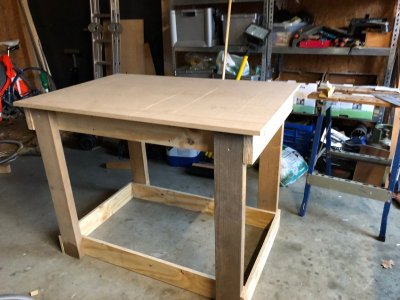

En de basis is er. Inmiddels is de onderzijde ook al voor zien van een plaat MDF, met ondersteuning in het midden. De tafel staat vlak (waterpas) en zeer stabiel, al is het frame niet overal even loodrecht. Mede dankzij de balken van de poten, die enigszins krom en getordeerd waren. In tegenstelling tot een Festool heb ik de randen wat over laten steken, om zo makkelijk wat aan de rand vast te kunnen klemmen. Er komen geen wielen onder. De vloer is gevlinderd en tot nog toe is de tafel aan de kant te schuiven. Wat er nog moet gebeuren:
- Gatenpatroon in het blad. Hiertoe heb ik al een frees 20 mm en een frees 24 mm binnen. Een kopieerring 24 mm is in bestelling. Als het goed is past de 20 mm frees met een halve mm speling in de kopieer-ring. Ik heb een idee om zelf een mal te maken, die (in theorie) absoluut haaks gaat zijn.
- Vanaf de bodemplaat komen er 2x2 laden overdwars. Voorlopig idee is over houten latten, zodat ik ze aan beide kanten er uit kan trekken. In de laden kleinere lijmklemmen, freesmallen en hulpstukken voor de MFT.
- Boven de laden een vlakke spaanplaat, welke dient als opslag voor kleinere stukken plaatmateriaal.
- Aan de kopse kanten opbergplek voor dozen schroeven.
- Aan twee lange zijden en één korte zijde t-tracks. Deze komen in tegenstelling tot Festool onder het blad (en haaks op het blad).
- Aan één korte zijde een scharnierend blad, instelbaar tussen 0 en 90 graden, ook voorzien van een gatenpatroon. Het idee is dat ik met een mal onder elke hoek kan frezen
- een hulpconstructie voor de liniaal van de invalzaag. Bevestigd aan de t-tracks
- een paar opbergbakken, te bevestigen aan de t-tracks. Met als doel gereedschap binnen handbereik maar niet op de tafel te hebben.
