zeulen met hout

[mrRuben]

ik wil binnenkort grotere werkstukken draaien waarbij het blok hout rond de 50kg weegt. Dat ga ik niet zomaar op de draaibank tillen vrees ik.
dus zoek in een oplossing om een takel te bevestigen die niet te veel plaats neemt (anders zou een werkplaatskraan ideaal zijn).
Ik ben in de richting van een zwenkarm aan het denken, die ik dan op een steigerbuis kan monteren.

mijn werkplaats een houten blokhut met 44m planken dus ik verwacht niet dat ik daar te gek mee moet doen.
De draaibank staat een kleine meter van een dubbele garagedeur, dus de ruimte voor de arm naar buiten/binnen te draaien is er wel.
monteren aan het dak is niet handig want dat is een schuin dak en dan zou de balk naar buiten moeten kunnen of ik moet de blok hout ook binnen krijgen...

Ik dacht dus aan een steigerbuis met voetstuk dat in de betonnen vloer is geschroefd. en eventueel één of meerdere bevestigingen aan de muur.
aangezien het een steigerbuis is, zijn er koppelstukken genoeg te vinden om extra verbindingen te maken.

nu is mijn vraag.. is dit een goed idee of een geschift plan? ik heb geen kaas gegeten van dit soort constructies.
dit is de zwenkarm waar ik naar verwijs:

HBM Zwenkarm voor Elektrische Takel

Koop HBM Zwenkarm voor Elektrische Takel bij HBM voor de beste prijs

www.hbm-machines.com

Er bestaan ook kranen bedoeld voor een aanhangwagen, maar dat is niet alleen een pak duurder, maar neemt ook weer meer plaats in.

HBM 500 Kilo Elektrische Aanhangwagenkraan, Laadkraan

Koop HBM 500 Kilo Elektrische Aanhangwagenkraan, Laadkraan bij HBM voor de beste prijs

www.hbm-machines.com



[hdv]

Ik heb ooit een hogere farm jack gekocht voor dit soort situaties. Die zijn knap handig en goed betaalbaar. Ik werk alleen, dus ik moet soms een beetje improviseren om dingen toch voor elkaar te krijgen.

[Edit] Juist, nu weet ik het weer: een dommekracht.



[Willempie]

Is een heftafel iets voor je ?
Deze zijn wel een stukje duurder zag ik .

Succes met zoeken , Willem .



[Jurriaan]

Ik heb op mijn Jonsered draaibank een zwenkkraan gemaakt - onderaan vastgemaakt aan de dwarsbalken onder de draaibank, in het midden afgesteund tegen de kop van de draaibank.
Let wel, dat zijn mogelijk andere dimensies dan jouw draaibank, de azobe dwarsbalken zijn 9x20, de kolom is 150 mm dikwandige pijp met een IPE 140 profiel als arm en de draaibank zal alles bij elkaar zeker meer dan 700 kg zijn.

Ik weet zekerdat HBM met 'goed bevestigd' bedoeld dat de paal ook bovenaan ergens aan vast moet zitten. Een los opstekende steigerpijp zou ik niet snel met een zwenkarm belasten.



[mrRuben]

Ik heb ooit een hogere farm jack gekocht voor dit soort situaties. Die zijn knap handig en goed betaalbaar. Ik werk alleen, dus ik moet soms een beetje improviseren om dingen toch voor elkaar te krijgen.

[Edit] Juist, nu weet ik het weer: een dommekracht.

Dat is mss ook nog een optie, bedankt.



[mrRuben]

Ik heb op mijn Jonsered draaibank een zwenkkraan gemaakt - onderaan vastgemaakt aan de dwarsbalken onder de draaibank, in het midden afgesteund tegen de kop van de draaibank.
Let wel, dat zijn mogelijk andere dimensies dan jouw draaibank, de azobe dwarsbalken zijn 9x20, de kolom is 150 mm dikwandige pijp met een IPE 140 profiel als arm en de draaibank zal alles bij elkaar zeker meer dan 700 kg zijn.

Ik weet zekerdat HBM met 'goed bevestigd' bedoeld dat de paal ook bovenaan ergens aan vast moet zitten. Een los opstekende steigerpijp zou ik niet snel met een zwenkarm belasten.

Ik bedoelde inderdaad dat de pijp bovenaan dan met een zijbuis aan de muur bevestigd zou worden (maar zoal gezegd dat is maar hout).

mijn draaibank is een Stratos 230, dus die weegt "maar" een 180 kg. maar dat zou ook een optie kunnen zijn. die vast maken aan de draaibank.



[mrRuben]

Is een heftafel iets voor je ?
Deze zijn wel een stukje duurder zag ik .

Succes met zoeken , Willem .

niet echt, je krijgt het stuk dan misschien wel op hoogte, maar het moet dan nog opschuiven en draaien om op de draaibank gemonteerd te worden. bedankt voor het meedenken.



[chevy66]

Zo'n simpel takeltje aan een steigerbuis werkt op zich prima. Maar je moet er rekening mee houden dat je nog best veel hoogte kwijt raakt, als je hem onder de deuropening door wil kunnen draaien. Als het mogelijk is, kan je dan een bovenaanzicht van je situatie geven, met maten?



[mrRuben]

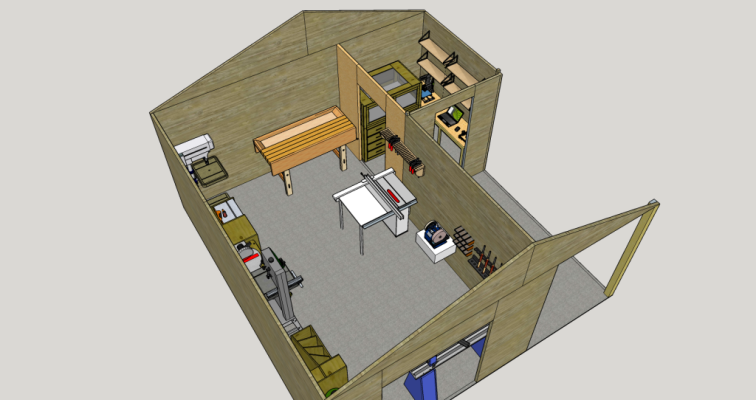

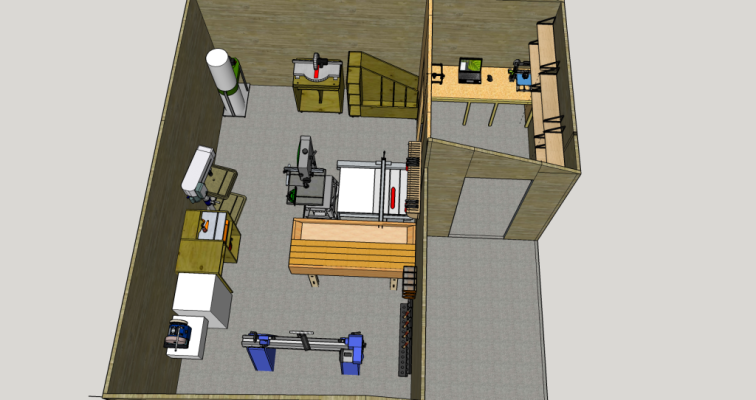

hieronder mijn 3d mockup van de werkplaats 2 jaar geleden.

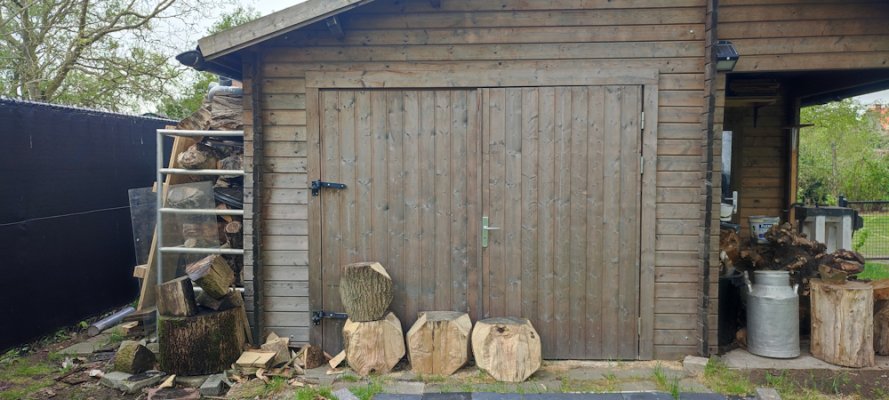

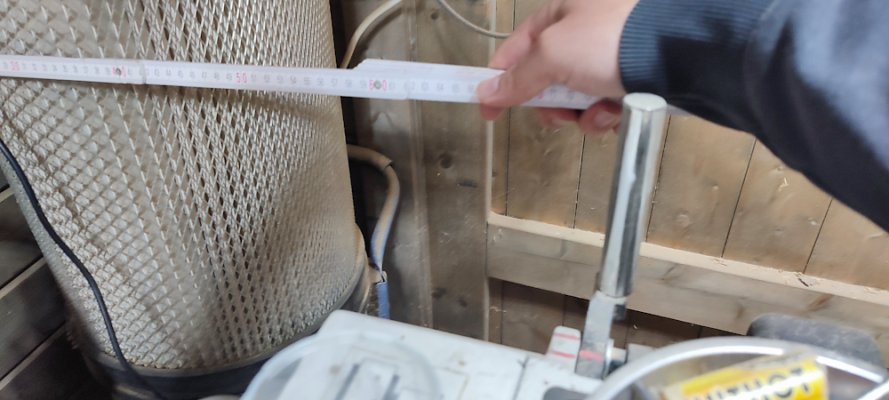

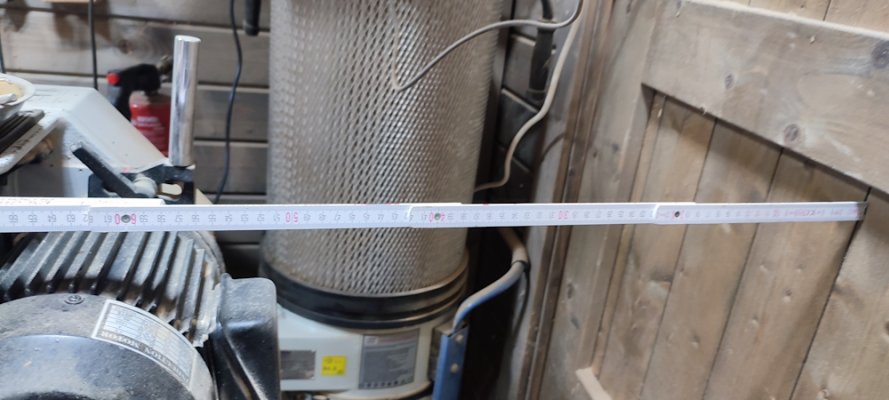

ondertussen is er een en ander verplaatst, maar de draaibank staat nog op dezelfde plaats. links is er 60cm plaats en tussen de draaibank en de poort is er 50cm plaats. De draaibank kan ik nog wat verschuiven er is ruimte rond. de poort is ongeveer 190cm hoog.

Even niet letten op de rommel en de gammele poort er komen nieuwe scharnieren op... en ik moet dringend opruimen



[Efvee]

Als je vloer stevig en vlak is denk dan eens aan een garage/motorblok kraan. Die is gemaakt om dat soort gewicht en volume te behandelen en om de last nauwkeurig te positioneren.



[John1969]

Een schuifdeurrail met loopwagen, daaronder een oogbout met daaraan een kettingtakel….. niks zwenkend of moeilijk constructie gewoon ophangen aan je kap .
Er komen geen tonnen aan te hangen.
Het is net iets zwaarder dan een veredelde boterham met spek erop verantwoord



[mrRuben]

Een schuifdeurrail met loopwagen, daaronder een oogbout met daaraan een kettingtakel….. niks zwenkend of moeilijk constructie gewoon ophangen aan je kap .
Er komen geen tonnen aan te hangen.
Het is net iets zwaarder dan een veredelde boterham met spek erop verantwoord

maar dan moet de rail tot buiten uitsteken en door de deur kunnen...
Ik kan natuurlijk gewoon met een het steekwagen het blok to vlak voor de draaibank brengen (binnen). dan zou kunnen werken. het dak is wel schuin dus daar moeten dan hoekjes op de rail horiontaal te krijgen



[John1969]

maar dan moet de rail tot buiten uitsteken en door de deur kunnen...
Ik kan natuurlijk gewoon met een het steekwagen het blok to vlak voor de draaibank brengen (binnen). dan zou kunnen werken. het dak is wel schuin dus daar moeten dan hoekjes op de rail horiontaal te krijgen

Precies…. Wat is vijftig kilo???? Teveel om te tillen EN in de klauw te bevestigen oké, maar als je een bank hebt van 180 kilo die je nog kunt verschuiven moet een blokje hout van vijftig kilo nog wel om te doen zijn.
Rail kan eventueel aan een extra balk hangen om je kap te ontzien of plat onder een gording geschroefd zodat je deze wel verstevigt en tegelijk een vlak creeert om de rail tegenaan te schroeven….
Niks hoekjes, gewoon hout en bouten/schroeven…



[Triek77]

Volkgens mij werd het al geschreben maar zo'n geheten olifant waar ze motorblokken mee uit autos hijsen is denk ik wel een goede kanshebber.
Ik heb er zelf ook 1 om van alles te verplaatsen in mijn werkplaats. Er zal, zolang ik hem zal hebben, geen motorblok in komen te hangen van mijn want ik sleutel geen autos maar voor de rest gebruik ik heb erg veel om dingen die zwaarder zijn dan ik kan/wil tillen te verplaatsen.

Ik heb de 1 ton uitvoering welke ik kan opklappen. Ben je rond de €450 klaar. wil je niet pompen dan een hydraulisch aangedreven op je compressor en ben je net iets meer kwijt maar niet veel. Ik baal er wel eens van dat ik die niet heb gekozen.........

https://www.datona.nl/auto/motortakel-auto



[Wim Kluck]

Hier nog een link met een lage prijs. Ik heb er geen verstand van, er zou dus best kwaliteitsverschil in kunnen zitten Werkplaatskraan



[chevy66]

Ik heb ook zo'n opvouwbare kraan. Werkt prima om zware dingen in of uit je auto te krijgen. Koop er wel gelijk een draaibare haak bij.



[mathieu]

Volkgens mij werd het al geschreben maar zo'n geheten olifant waar ze motorblokken mee uit autos hijsen is denk ik wel een goede kanshebber.
Ik heb er zelf ook 1 om van alles te verplaatsen in mijn werkplaats. Er zal, zolang ik hem zal hebben, geen motorblok in komen te hangen van mijn want ik sleutel geen autos maar voor de rest gebruik ik heb erg veel om dingen die zwaarder zijn dan ik kan/wil tillen te verplaatsen.

Ik heb de 1 ton uitvoering welke ik kan opklappen. Ben je rond de €450 klaar. wil je niet pompen dan een hydraulisch aangedreven op je compressor en ben je net iets meer kwijt maar niet veel. Ik baal er wel eens van dat ik die niet heb gekozen.........

https://www.datona.nl/auto/motortakel-auto

Geen olifant maar een giraf



[mathieu]

Misschien niet helemaal ontopic, maar stukken van 50 kg op die draaibank? Ga je dan niet over de grens wat de draaibank aankan?



[chevy66]

olifant is motortakel. giraffe is schuurmachine



[mathieu]

olifant is motortakel. giraffe is schuurmachine

In België is een motortakel een een giraf.
