zelfgemaakt gereedschap: een panel gauge

[ViTu]

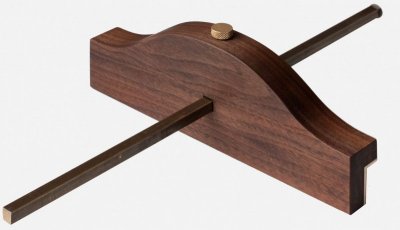

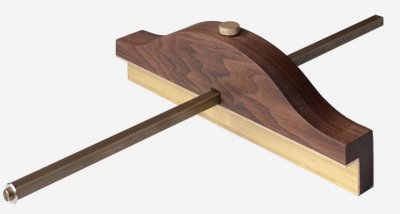

Mijn eerste zelfgemaakte stuk gereedschap!

Een panel gauge, weet even niet wat de Nederlandse naam is. Lang kruishout?

Na zoeken wel te koop op internet maar vrij prijzig. Zelf maken was wat goedkoper en leuker natuurlijk. Het ontwerp is zo puur en zo simpel mogelijk gehouden.



[WoodRob]

Mooi stuk gereedschap. Waar koop je zo'n schroefje dat het stokje vastklemt? En hoe klemt het stokje: gewoon met een lang schroefje of zit er binnenin nog een ingenieus klemsysteem?



[ViTu]

@WoodRob: bedankt!

hier de posts met alle links voor de kartelmoeren en al het andere messing beslag

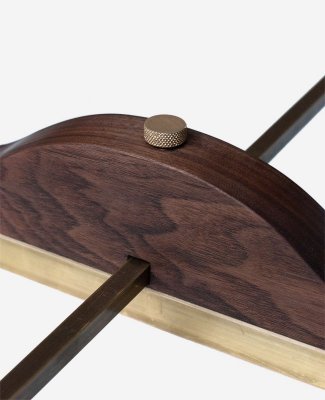

Het stokje is ook van messing, dat wordt door een stuk schroefdraad dat aan de kartelmoer vast zit ingeklemd. Het schroefdraad draait dan in een messing rampamoer, die boven in het hout is gedraaid.



[PeerSchoen]

Die ziet er chique uit! Ik geloof maar dat je hem zelf hebt gemaakt maar hij zou zeker niet misstaan in een winkel



[edjebel]

Prachtig gemaakt Vitu die misstaat niet op mijn werkbank.



[wupsie]

Mooi stukje werk man, met oog voor detail.
Verder lijkt het een meubelstukje op zich, mijn complimenten.



[verbertus]

Heeel moooi!

Is het snijwieltje van Veritas?

Ook op mijn werkbank mag je dit leveren



[ViTu]

@iedereen
bedankt!

@verbertus
Dat is een een heel goedkoop M5 ringetje van RVS, met een snijrandje eraan geslepen.



[WR1944]

Dat ziet er gelikt uit, net uit een winkel.
Hoe heb je de zijdelingse speling op weten te vangen dan wel hoe voorkom je dat je zijdelingse speling krijgt. Bij het gebruik komt in die richting de meeste kracht te staan.



[Wim Kluck]

Heel mooi gemaakt. Maar waar heb je nu exact die kartelmoeren in messing vandaan gehaald?



[ViTu]

dank!

@WR1944
dat zal inderdaad problmatisch worden na stevig gebruik, vrees ik. Nu is de speling nog te verwaarlozen. Sommige gauges hebben dit opgelost doordat de 'stok' wordt ingeklemd aan de zijkant in het gat, door een of andere wig. Ik denk dat dat bij nader inzien ook een betere oplossing is om de stok zo te klemmen, zo vang je ten alle tijden ook het ruimer worden van het gat op. Laat ik dit dan maar als een prototype beschouwen en het trucje van de wig verwerken in een volgend model

@Wim Kluck
de messing kartelmoer
de messing rampa
messing staf en L profiel



[ArtHarg]

Je kan het ook al een heel eind voorkomen door de kop en de geleiding allebei beet te houden terwijl je de lijn trekt. Sowieso is dat wel handig omdat je bij bredere stukken anders problemen krijgt met trillingen van de arm.
