Wie kent deze zaag en hoe krijg ik zaagblad los ?

[zeno]

Hallo allemaal,

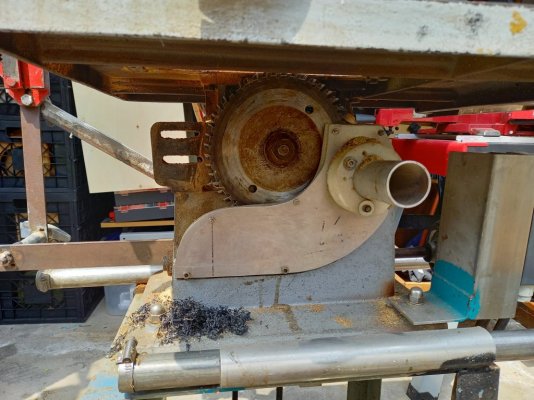

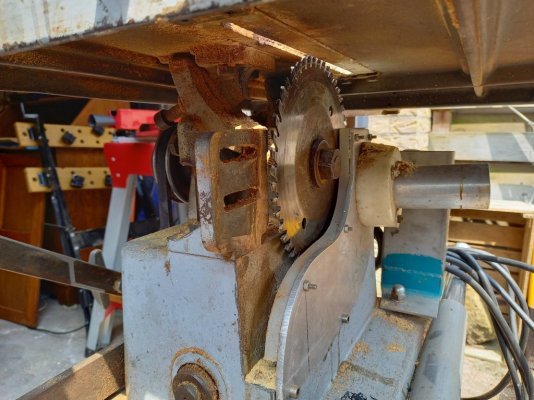

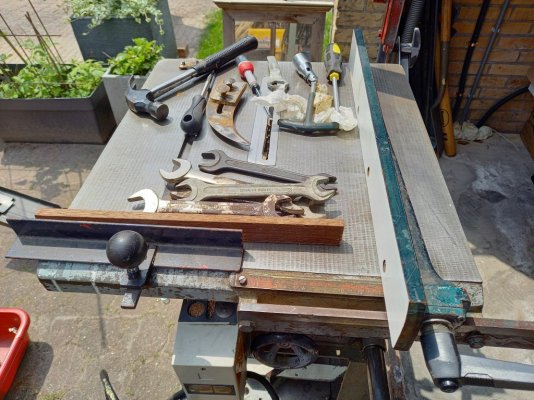

Kan iemand mij vertellen welk type/merk zaag dit is ?

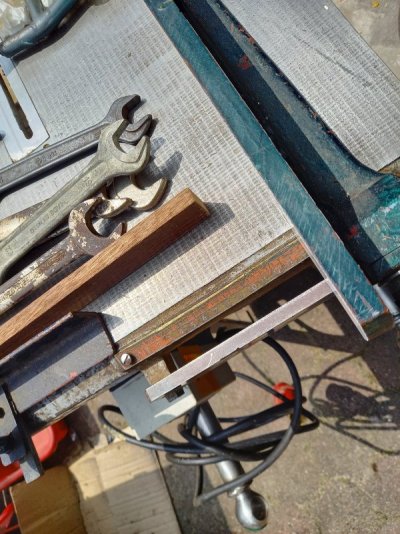

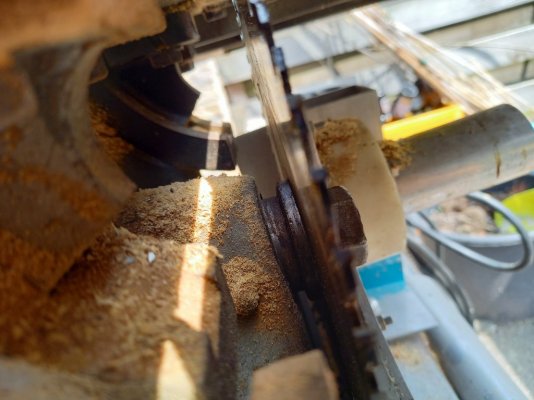

Ik wil daarnaast het cirkelzaagblad loshalen. Aan de buitenkant sleutel 27, aan de andere kant van het zaagblad echter een ronde as waar ik geen sleutel op kan zetten.

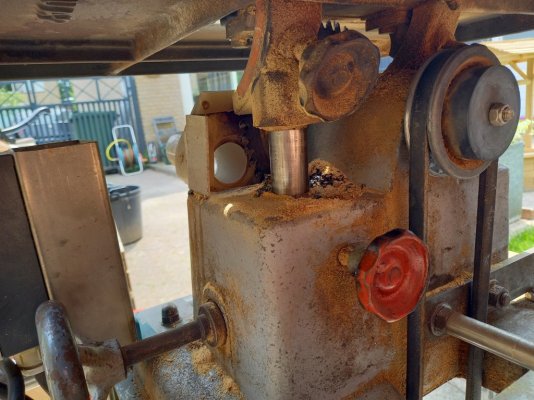

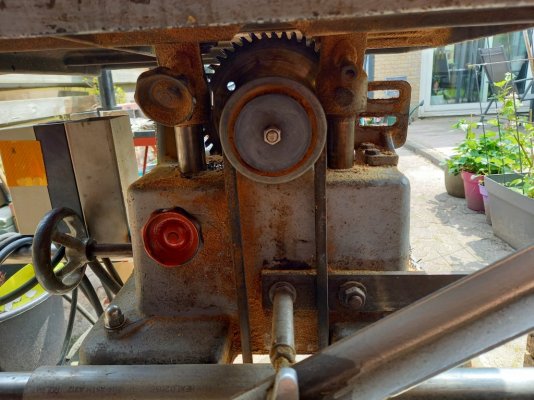

Losse poelie met motor onderin het frame die ik misschien kan tegenhouden. Of iets door de gaten van het zaagblad steken , maar dat lijkt me niet helemaal de bedoeling.

Tips en tricks welkom!

Groeten! Zeno



[boertje125]

draai het blad omhoog en zet er een griptang op of steek een schroevendraaier door 1 van de gaten van het zaagblad

daarna draai je de moer los (waarschijnlijk zit er linkse draad op)



[zeno]

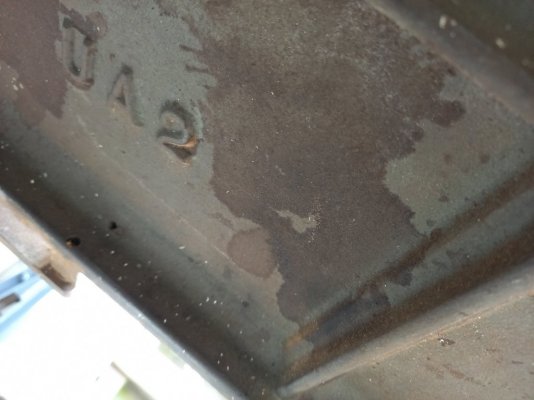

Zie net onderkant blad de aanduiding ua2 heeft trouwens (google levert bij mij weinig op daaruit )



[zeno]

draai het blad omhoog en zet er een griptang op of steek een schroevendraaier door 1 van de gaten van het zaagblad

daarna draai je de moer los (waarschijnlijk zit er linkse draad op)

Dat kan ik wel proberen met een griptang



[ZotVanHout]

dit type is mij onbekend
daarom tik ik 'van een gezegende leeftijd, maar gemaakt om de eeuwigheid te trotseren'
ben het met @boertje125 eens
maw hoogstwaarschijnlijk linkse draad, waardoor het zaagblad zichzelf vasttrekt wanneer het geklemd geraakt, ipv als een vliegende schotel de lucht in te gaan
als je de as nergens kan blokkeren, dan is een alternatief om een blokje (hard) hout onder het zaagblad te leggen + een tand daarop te laten neerkomen



[zeno]

Dat kan ik wel proberen met een griptang

Werkte perfect @broertje

Linksdraaiend schroefdraad inderdaad , zat niet eens mega vast



[zeno]

dit type is mij onbekend
daarom tik ik 'van een gezegende leeftijd, maar gemaakt om de eeuwigheid te trotseren'
ben het met @boertje125 eens
maw hoogstwaarschijnlijk linkse draad, waardoor het zaagblad zichzelf vasttrekt wanneer het geklemd geraakt, ipv als een vliegende schotel de lucht in te gaan
als je de as nergens kan blokkeren, dan is een alternatief om een blokje (hard) hout onder het zaagblad te leggen + een tand daarop te laten neerkomen

Hardhout onder een tand , Das ook wel een handige tip voor de volgende keer.

mooi gezegd , een gezegende leeftijd maar gemaakt om de eeuwigheid te trotseren.

hij was van de vader van een goede vriend van me. De beste man is helaas overleden vorig jaar. Was altijd in zijn garage aan het klussen. Al het elektrische gereedschap is krachtstroom. En lijkt allemaal voor de eeuwigheid gezegend. Ik.kag mij in ieder geval de gelukkige nieuwe eigenaar van deze machine noemen. Ik weet dat hij hem sowieso al minstens 30 jaar in bezit heeft. Maar dat kan zomaar nog veel langer zijn.



[chevy66]

Het lijkt op een iperator uit de jaren 50, 60 vorige eeuw.



[boertje125]

Bij dit soort zagen is het genoeg als je de bout met de hand vast goed vast draait


je kan hem dan lossen door een tikje op de sleutel te geven. of het zaagblad vast te houden.
en klosje onder de tand kan ook maar die schieten af en toe weg als je toch wat meer kracht moet zetten een griptang is wat dat betreft veiliger



[elzenmaa]

Linksdraaiend schroefdraad inderdaad , zat niet eens mega vast

Linkse of rechtse draad hoef je niet eens te weten/onthouden; altijd met de tanden mee los draaien



[vandikte]

Linkse of rechtse draad hoef je niet eens te weten/onthouden; altijd met de tanden mee los draaien

Hmmm, Felder levert motoren waarbij er zowel links als rechtsdraaiende inbusbouten gebruikt worden...dus dat gaat niet altijd op.



[elzenmaa]

Hmmm, Felder levert motoren waarbij er zowel links als rechtsdraaiende inbusbouten gebruikt worden...dus dat gaat niet altijd op.

Idee is toch dat de moer of bout het bij het starten vaster komt zitten en dus nooit kan lossen, kan me niet voorstellen dat Felder tegen dit principe in bouwt



[Klaasjandiederik]

Hmmm, Felder levert motoren waarbij er zowel links als rechtsdraaiende inbusbouten gebruikt worden...dus dat gaat niet altijd op.

Bij duurdere en professionele machine zitten meestal ook pennen in de flens die door het zaagblad heen gaan.
kan het zaagblad niet meer draaien t.o.v. de vaste flens.



[vandikte]

Bij duurdere en professionele machine zitten meestal ook pennen in de flens die door het zaagblad heen gaan.
kan het zaagblad niet meer draaien t.o.v. de vaste flens.

@elzenmaa

Precies, ik heb in ieder geval ervaring met meerdere machines met links en rechts draad!



[boertje125]

het gebruik van linkse draad is tegenwoordig niet meer de enigste oplossing om losgaan te voorkomen.
het zijn juist de moderne duurdere professionele machines die af en toe ook rechtse draad hebben



[ZotVanHout]

misschien kan ik hier nog iets bijleren

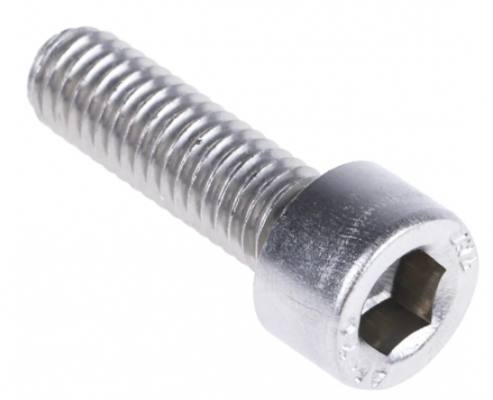

Felder levert motoren waarbij er zowel links als rechtsdraaiende inbusbouten gebruikt worden

dit type bedoel je ?
dienen die om de zaag op de as te klemmen ?

Idee is toch dat de moer of bout het bij het starten vaster komt zitten

dat idee had ik ook
wanneer de motor start, geven de zaag + de moer door hun weliswaar gering gewicht een tegendruk
staan ze iets los, dan draaien ze 'achteruit', waardoor de moer zich vaster trekt
in het omgekeerde geval zou de moer van de as draaien

Bij duurdere en professionele machine zitten meestal ook pennen in de flens die door het zaagblad heen gaan.

heb een redelijk dure machine
op de flens zit een pen
die grijpt niet door het zaagblad (asgat 30 mm), maar rechtstreeks in de as

het zijn juist de moderne duurdere professionele machines die af en toe ook rechtse draad hebben

is er een technische reden waarom ze geen linkse draad hebben ?

al bij al, ik vraag dit enkel uit nieuwsgierigheid



[vandikte]

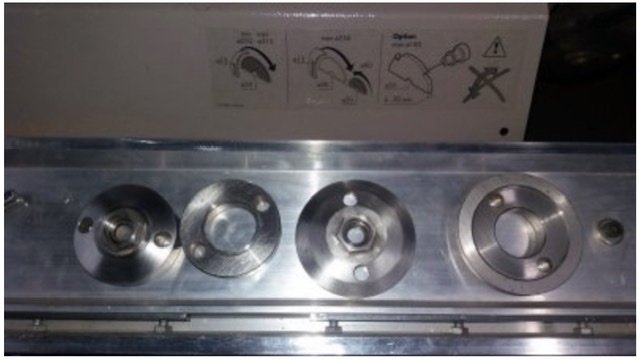

@ZotVanHout Zoals deze afbeelding en dan de inbus als borging



[mathieu]

Linkse of rechtse schroefdraad hangt toch ook af van de kant waar de motor zit. Als de motor rechts zit is het linkse draad. Bij de motor links is het rechtse draad. Mijn draaibank waar aan de twee uiteinden draad zit, heeft aan een kant links en aan de andere kant rechts draad.Bij de trapas van een een fiets is het ook aan een kant een linkse bout en de andere kant een rechtse.
Maar bij moderne machines met borgpennen maakt het inderdaad niet meer uit. Mijn Hammer (met motor rechts) heeft rechtse draad.



[Peter de B.]

Door de 2 mee-nemers/pennen in de flens (die bij cirkelzagen ook door de zaag gaan) kan de flens niet bewegen ten opzichte van de as (en kan een normale inbusbout worden gebruikt).

Nieuwere machines moeten een motorrem hebben. Deze motorrem maakt het gebruik van die 2 pennen noodzakelijk. Het "probleem" ontstaat bij het (abrupt)afremmen van de motor. Op dat moment kan de flens zichzelf losdraaien (of wat op hetzelfde neerkomt, het zaagblad kan blijven doordraaien/zagen nadat de machine is uit gezet)
Door de 2 pennen kan dit niet gebeuren.

is er een technische reden waarom ze geen linkse draad hebben ?
Vooral een economische reden denk ik. Het is makkelijker/goedkoper en met de 2 pennen vervalt de absolute noodzaak van de linkse draad.



[ZotVanHout]

@vandikte
dank voor de foto

ik zie 2 ringen mét een moer, en 2 zonder
zijn dit 2 sets ?

is dit een tekening van een groevenfrees ?
bevat dat een raadgeving / gebruiksaanwijzing ?
(ik heb een groevenfrees om op mijn zaagas te plaatsen)
