Wereldkaart

[Richardoe]

Een een kort berichtje voor anderen wellicht ter inspiratie of idee vorming.

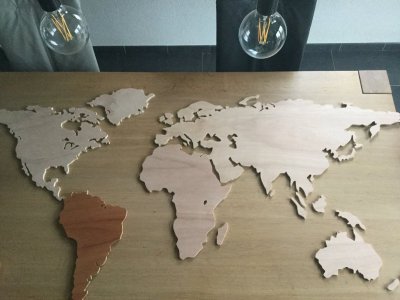

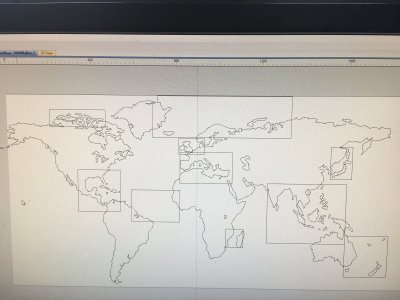

materiaal multiplex, tekening gemaakt met vectric aspire, eea omgezet in vectoren en dat weer in gcode zodat de cnc frees het ook nog snapt. De uitdaging zit erin om details te behouden en het toch freesbaar te houden.

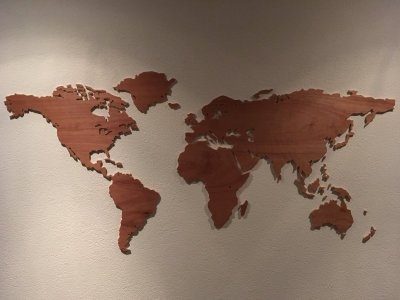

Totaal is 2m x 1m geworden.

Daarna natuurlijk veel schuurwerk (randjes) en eea in de olie gezet (1 zijde ander was de tape kansloos)

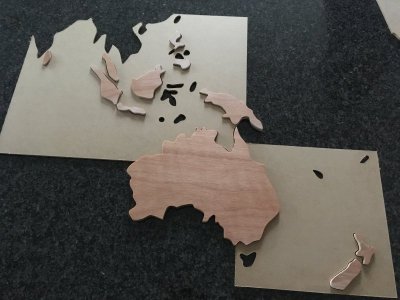

Dan begint de uitdaging hoe je het ophangt, gekozen voor dubbelzijdig tape, maar ja hoe plak je al die eilandjes op de juiste plek. Dus in 4mm mdf mallen gefreesd die ruimte laat voor de eilandjes.

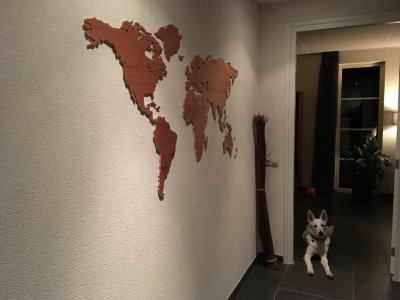

Blij met resultaat en een mooie vulling voor een kale witte wand in de hal.



[Atmoz]

Super mooi gemaakt, echt cool als je dit je machine kunt laten doen

Grtz,

Atmoz



[jelmer]

Prachtig gezicht op de muur. Met een cnc ook "makkelijk" te maken. Daar heb ik helaas geen verstand van. Ik herinner me een topic van iemand die dit met een figuurzaag heeft gedaan.

Ga je ook vlaggetjes prikken van waar je allemaal bent geweest?

Mooie hond trouwens! Familie van onze hond?



[Richardoe]

Alles is makkelijk zodra je het kan toch ? nee geen vlaggetjes, is in een hal, dus zo min mogelijk uitstekende delen.

Die andere heb ik ook gevolgd, is prachtig maar voor in een hal een beetje overkill. Deze bedoel je denk ik: http://www.woodworking.nl/showthread.php?16760-CNC-wereldkaart&highlight=Wereldkaart

Of de hond familie is weet ik niet denk het niet, is een zwitserse herder 11 maand (prive nest) we hebben er ook nog 1 van 5 maand (van KWP puppies)



[jelmer]

Die bedoel ik inderdaad. Die van jou is wat subtieler. Waarom gekozen voor multiplex eigenlijk, en niet voor een masieve houtsoort? Vaak heb je met multiplex dat er holle stukken binnenin de plaat zitten, die je na het zagen aan de zijkant ziet. Heb jij daar geen last van gehad?


Onze honden zijn dan geen familie. Onze Zwitserse is inmiddels dik 8 jaar. Maar die komt wel uit een nest van omgeving Groningen. Vandaar mijn vraag



[conectra]

geweldig,,,, echt een mooie aanwinst voor op je muur!! top



[Richardoe]

@Jelmer, nee niet echt last van gehad, maar in het ergste geval kan je iets verder schuren aan de zijkant. Masief kan ook, maar veel duurder, zwaarder, lastiger bevestigen & risico op kromtrekken groter. Maar nog wel aan het kijken (zijn er nog een paar die er 1 willen) wat nu het beste plaatmateriaal is. Dus sta open voor gangbaar maar goed plaatmateriaal (in omg Groningen)



[Tessamo]

Heel mooi gelukt Richard! Ik heb in Autocad ook nog het eea staan om dit te maken, maar dit is er helaas niet meer van gekomen.

Mooie hond ook, hier is dezelfde aanwezig!



[J.art]

Heel knap!



[Treetop]

Sjik !



[willem1958]

Ziet er goed uit.
Dat betekent dat de schaalverdeling van de vectoren dus behoorlijk klein is want anders krijg je toch wel veel schuurwerk denk ik?



[Nico Oosthoek]

Prachtig gemaakt.



[Richardoe]

@Willem, wat bedoel je precies? Het aantal punten in de vector? dat aantal is vrij hoog om genoeg detail te behouden.



[willem1958]

Willem, wat bedoel je precies? Het aantal punten in de vector? dat aantal is vrij hoog om genoeg detail te behouden.

Da's wat ik bedoel.
Als je een vrij grove schaalverdeling zou hebben dan krijg je toch een beetje een gekartelde rand dacht ik?
Ik ben niet echt bekend met CNC maar ik weet van teken/foto software vectorschaalverdeling dat je dan een beetje gekartelde rand krijgt als de definiëring wat grof is zeg maar.



[Berm]

Mooi ! welke kaartprojectie heb je gebruikt, mercator (alle noordpijlen vericaal omhoog en evenwijdig) , nu lijkt de noordpool net zo breed als de evenaar



[Richardoe]

@Willem, de huidige software kan vrij simpel een wilekeurig plaatje nemen en daar een vector van maken (en daarbij kan je de nauwkeurigheid instellen) is dus een beetje spelen met de variabelen, maar ja je moet voor ieder karteltje een vector punt hebben en ook nog zorgen dat je frees daar in past qua diameter. Dus veel langs de continent grenzen kijken en minieme aanpassingen doen om het uiteindelijke resultaat te krijgen.

@Berm, kort gezegd, een kaart die ik gewoon mooi vond . Ik heb geen enkele controle gedaan op daadwerkelijke werkelijkheid. Maar achteraf bezien heb ik volgens mij gekozen voor een kaart opgesteld volgens de Universele Transversale Mercator Projectie.
[h=1]https://nl.wikipedia.org/wiki/Universele_Transversale_Mercatorprojectie[/h]



[Fluo]

Mooi gemaakt! Blij te zien dat er nog liefhebbers zijn van mooie wereldkaarten
