Wat meet je met dit tuig?

[RangerFive]

Goede avond,

Ik ben nieuw op het forum en heb een interesse in oude handgereedschappen. Al te vaak zie je mensen nog perfect bruikbaar gereedschap bij het oud ijzer zetten, zonde maar ja... We kunnen maar proberen zoveel mogelijk te redden

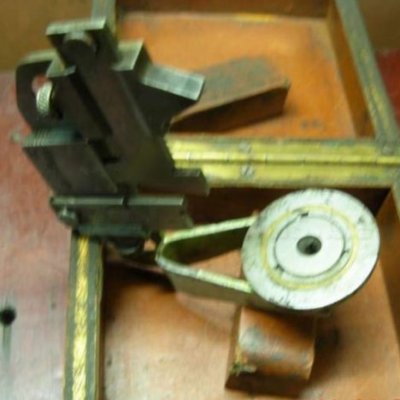

Onlangs dit instrument tegen gekomen. Heeft iemand een idee waar dit voor dient?

Alvast bedankt!

Mvg

Mario



[Douwe]

Op de millimeter nauwkeurig noten kraken! altijd handig als je je noten perfect wilt hebben...

misschien iets voor zwaluwstaarten?



[rendew]

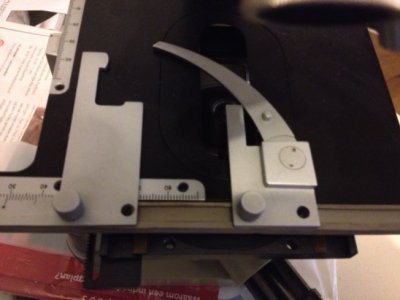

Weet niet hoe groot het is maar het lijkt op iets voor onder de microscoop om het object glaasje met preparaat te klemmen .


Heb het effe moeten opzoeken hoe zo'n ding ook alweer heet -> kruistafel



[RangerFive]

Hmmm, had verwacht dat het toch iets met houtbewerking te maken had. Het stond te koop op een veilingssite en er waren nog meer houtbewerkingsspullen in de aanbieding...

Toch al bedankt voor jullie reacties!



[mans]

het lijkt op een schuifmaat voor het meten van tandwielen, de tand dikte en diepte.



[houtenklaas]

Dat groene stuk onderaan met dat ronde plaatje kan ik bij een microscoop zo niet 1,2,3 plaatsen. Ik stem voor de tandwielen-dikte-meter!



[WR1944]

Ik heb geen idee wat de feitelijke functie is maar een paar zaken zijn wel te duiden. Het lijkt me een apparaat om iets te controleren. Het groene deel en het blanke deel kunnen t.o.v. elkaar versteld worden. Omdat er geen schaal zichtbaar is zal dit een basis-instelling moeten zijn. De hoogte en breedte indicaties zijn wel voorzien van maatstrepen. Gezien de positie van de aanslag (rechtsonder) en het feit dat je de strook onder de verdeling van 0 tot 20 kan vastzetten zal dit een startpositie bij de controle zijn. In de startpositie wordt het apparaat over een voorwerp geschoven en strak tegen de aanslag en het schuine gedeelte gedrukt. Met het schuifje van 20 tot 40 wordt dan de afstand tot het voorwerp gemeten.
Nu nog het lijdend voorwerp zien te vinden.



[RangerFive]

Kan deze foto meer duidelijkheid scheppen? Nu andere positie



[rendew]

Het is in iedergeval absoluut niet wat ik dacht waar het op leek , de microscoop zou door zijn "hoeven" zakken



[Douwe]

+1 voor de tandwielopmeter (of hoe het ook genoemd zou moeten worden). De plaat onder aan het meetgereedschap wordt vaak het "aambeeld" of "aanslag" genoemd. Ik gok dat je verschillende aambeelden erop kan monteren om dan weer verschillende maten tandwielen op te monteren. Ik zou alleen verwachten dat er een pen bij zit (dus haaks op het aambeeld), waar je dan je tandwiel op kunt "centreren"



[WR1944]

Voor verdere inzichten zouden er meer (en misschien scherpere) foto'd dienstbaar zijn. Is er ergens een naam of welke informatie dan ook ergens te ontdekken? Is er misschien een indicatie dat er een onderdeel mist? Tandwielen worden in het algemeen met andere apparatuur gemeten. Ik heb m'n schoolboeken (fijnbankwerken) momenteel niet voorhanden maar ik herinner me mallen en meetklokken.



[PeerSchoen]

Dan zou het een ander versie van dit zijn??
http://www.vanotools.nl/infosite/pages/Meten/tandwijdteschroefmaat.html
