Vraagje over potscharnier

[remon_v]

Hallo houtbewerkers,

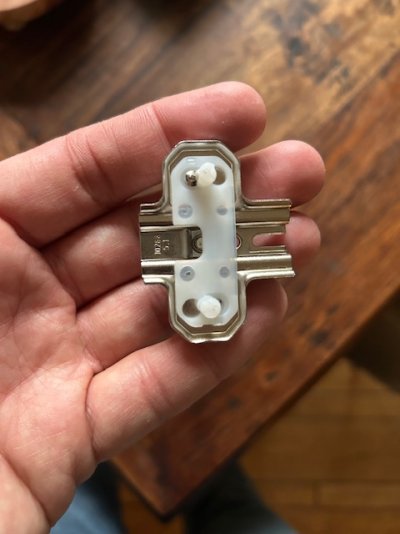

Even een (denk ik) simpele vraag, heb een aantal Hettich potscharnieren gekocht bij de Hornbach en nu zitten er witte plasticjes op het gedeelte wat op de kast gemonteerd moet worden. Ik zie het nut niet van die plasticjes, behalve wanneer je ze in een bestaand schroefgat zou plaatsen. Omdat de maat net anders is dan mij bestaande scharnieren komen ze niet in bestaande gaten, moet ik het plastic dingetje dan verwijderen?

Alvast bedankt voor jullie reacties



[Houtsoort]

Ik denk dat dit bedoeld is voor het 5mm gatensysteem die veel kasten/keukens hebben



[remon_v]

Ik denk dat dit bedoeld is voor het 5mm gatensysteem die veel kasten/keukens hebben

Die snap ik niet helemaal, heb ik de verkeerde scharnieren? Of kan ik ze gewoon gebruiken?

Edit: als ik zo even snel zoek, wordt dat o.a toegepast op IKEA kastjes? Die plastic pinnen zitten idd h.o.h 32mm.



[H@ns]

Die kun je dan in de rij boring drukken. Als jouw kast die niet heeft kun je een malletje maken om twee gaatjes van 5 mm te boren op de plek waar de scharnieren moeten komen.
H.o.h 32 en 37 uit de kant.



[jorisvh]

die plastic pinnetjes zijn spreidpluggen die in 5mm gaten passen en waar je dan de voorgemorteerde schroeven in draait om vast te zetten.



[remon_v]

Die kun je dan in de rij boring drukken. Als jouw kast die niet heeft kun je een malletje maken om twee gaatjes van 5 mm te boren op de plek waar de scharnieren moeten komen.
H.o.h 32 en 37 uit de kant.

Goed idee, bedankt voor de info!



[ccrider]

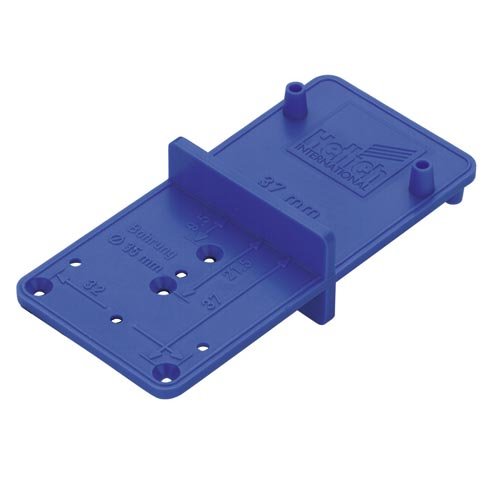

Zo'n malletje is heel handig om de gaatjes uit te zetten. En betaalbaar:

Hettich boormal Multi Blue kopen?

www.meubelbeslagonline.nl



[ZotVanHout]

Omdat de maat net anders is dan mij bestaande scharnieren komen ze niet in bestaande gaten, moet ik het plastic dingetje dan verwijderen?

passen die spreidplastiekjes niet in bestaande gaten, dan moet je nieuwe gaten maken, waarin ze wel passen
zou me verwonderen dat ze niet 32 mm hoh van mekaar staan

ofwel moet je andere scharnieren kopen

heb je ons het produktnr van hettich, zodat we de technische steekkaart op kunnen halen ?

hoe wil je dit oplossen ?



[remon_v]

Deze zijn het:
0062408
000062408



HETTICH Potscharnier SlideOn voorliggend vernikkeld

HETTICH Potscharnier SlideOn voorliggend vernikkeld kopen! | HORNBACH

HETTICH Potscharnier SlideOn voorliggend vernikkeld kopen bij HORNBACH | Eenvoudig online bestellen | Thuisbezorgd of afhalen in jouw vestiging | Laagste prijsgarantie | 30 dagen Bedenktijd

www.hornbach.nl

Hier de link naar het product/fabrikant:

https://web2.hettich.com/hbh/addon/montage/MTA_SlideOn_9113097_A5_screen.pdf



[ZotVanHout]

Deze zijn het:
0062408
000062408

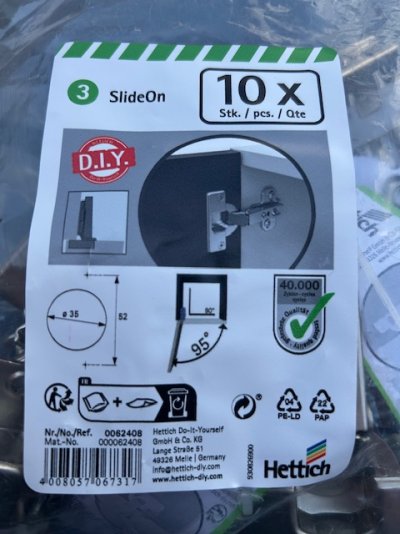

Bekijk bijlage 155146

HETTICH Potscharnier SlideOn voorliggend vernikkeld

HETTICH Potscharnier SlideOn voorliggend vernikkeld kopen! | HORNBACH

HETTICH Potscharnier SlideOn voorliggend vernikkeld kopen bij HORNBACH | Eenvoudig online bestellen | Thuisbezorgd of afhalen in jouw vestiging | Laagste prijsgarantie | 30 dagen Bedenktijd

www.hornbach.nl

de afstand tussen de gaten voor de schroeven is 52 mm, waar de mij meest bekende 32 mm is
denk dat 32 eveneens de standaard is
cfr blum, festool LR, enz
misschien is het handiger om die scharnieren 52 mm gewoon voor 32 mm om te ruilen
ongeopend + recente aankoopbon ?



[Spaander]

de afstand tussen de gaten voor de schroeven is 52 mm, waar de mij meest bekende 32 mm is
denk dat 32 eveneens de standaard is
cfr blum, festool LR, enz
misschien is het handiger om die scharnieren 52 mm gewoon voor 32 mm om te ruilen
ongeopend + recente aankoopbon ?

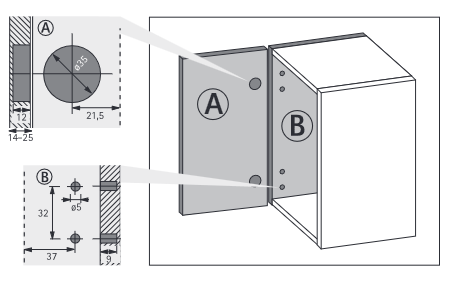

Bekijk bijlage 155147

Die 52 mm zit in de deur, de 32 mm die hij laat zien zit in de kast.
Als de plastic spreidplugjes echt niet passen met indrukken dan denk ik dat je de gaten in de kast moet boren met 5mm of iets hoger maar volgens mij zouden ze 5 mm moeten zijn.
Of zijn de schroefjes in de plastic plugjes er al te ver ingedraaid?

succes, mvg.



[ZotVanHout]

Die 52 mm zit in de deur, de 32 mm die hij laat zien zit in de kast.
Als de plastic spreidplugjes echt niet passen met indrukken dan denk ik dat je de gaten in de kast moet boren met 5mm of iets hoger maar volgens mij zouden ze 5 mm moeten zijn.
Of zijn de schroefjes in de plastic plugjes er al te ver ingedraaid?

goed opgemerkt
je bent nog meer wakker dan mij
montageplaatjes zouden op 32/37 moeten kunnen
met boring van 5 mm



[remon_v]

goed opgemerkt
je bent nog meer wakker dan mij
montageplaatjes zouden op 32/37 moeten kunnen
met boring van 5 mm

Ik ben een malleke aan het printen, aangezien het vandaag klaar moet:

Hettich : hinge drill jig- Scharnierschablone - Gabarit charnière by choucroutemelba

[New design] : [for better printing]Drill template for hattich hinges reference : 9073638 / 9075005Door overlap = 17mmUse 2mm drillBetter use ABS with mini 0,15mm resolution

www.thingiverse.com

Gelukt! Iedereen bedankt voor de reacties!
