Verstelbare schaafstop voor op de kop

[Paul90]

Afgelopen week heb ik twee schaafstoppen of bankhaken (bench dogs) gemaakt voor aan het kopse eind van mijn werkbank worden, zodat ik geen ruimte op de bank moest opofferen. Ik deel het ontwerp zodat anderen ze weer ter inspiratie kunnen gebruiken.

Mijn nieuwe werkbank is al een tijdje af, maar ik miste een schaafstop. Op mijn vorige "bank" (Ikea tafel) had ik een latje vastgeschroefd als stop, maar die was niet verstelbaar of snel te demonteren.
Mijn nieuwe werkbank is maar +/- 90 cm. breed in mijn mini schuurtje. Ik wilde niet nog 10 cm lengte verliezen in de te schaven lengte door schaafstoppen in het blad te monteren, zoals gebruikelijk.

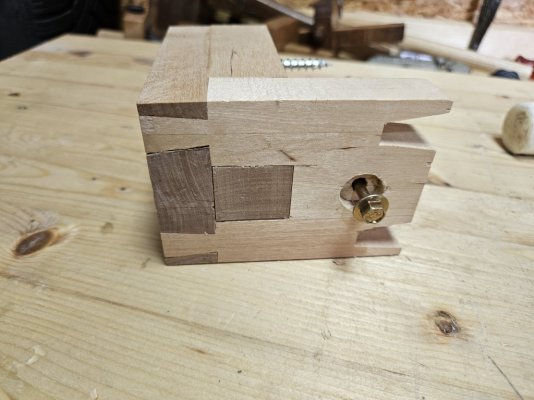

Het blad van mijn werkbank is samengesteld uit balken en ongeveer 65 mm dik. Genoeg vlees voor een paar flinke (6*80) schroeven, maar in kopshout hebben die alsnog weinig sterkte tegen de krachten van schaven. Vandaar de constructie met de zwaluwstaart en een 6*60 bout van onder in het blad.

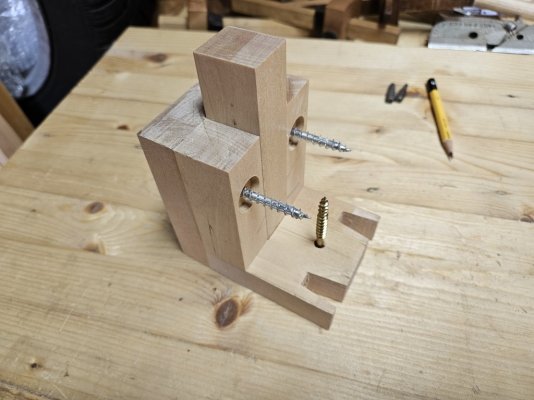

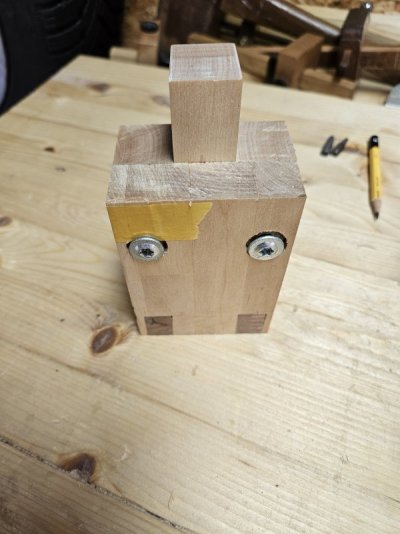

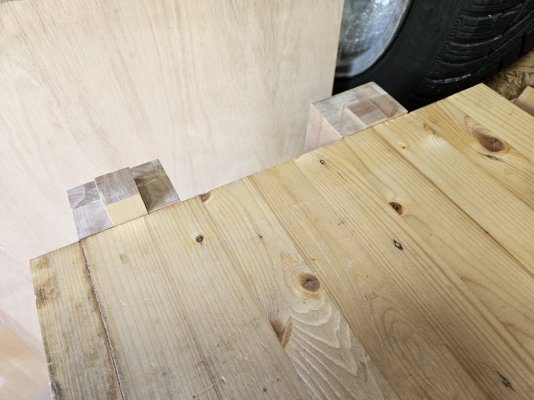

Het geheel is gemaakt van twee plankjes, met zwaluwstaart verbonden. Dan drie balkjes, waarvan middelste de beweegbare stop is (5 cm langer) en de buitenste twee gelijmd. De drie balkjes komen uit één balk die netjes haaks en op dikte was. Na op maat zagen heb ik de twee buitenste balkjes nog twee halen met de schaaf dunner gemaakt, zodat de stop goed klemt. Ze klemmen nu zo goed dat ze met de hamer moeten worden versteld.
Misschien dat ik in de toekomst nog iets van tanden (stukje oud zaagblad) op de stops monteer voor extra grip. In ieder geval komt er nog een bokkenpoot (? In het Engels een "doe's foot") bij om extra strak te klemmen als het nodig is.

De oude tafel was gemaakt uit samengesteld en gevingerlast berken - niet zo mooi voor fijn werk, maar perfect voor dit soort gebruikswerk (volgende werkstuk: een houten beitelhamer).

Ik hoop dat iemand er iets aan heeft!



[Handtools only]

Altijd een goed idee,een schaafstop.
Is wel makkelijk om wat gaten in je blad te boren voor bench dog,s.
Je legt je hout tegen je stop en je bench dog,s en het kan geen kant meer op.
In combinatie met ook nog eens een doe,s foot zit er helemaal geen beweging meer in.
Met wat gaten in je blad voor bench dog,s,een stop en een holdfast kan je op vele
manieren je werkstuk vastzetten. Volgens mij ben jij ook iemand die veel met handgereedschap werkt.
Is bedoeld om je wat tips te geven die mij zeker hebben geholpen.



[Paul90]

Volgens mij ben jij ook iemand die veel met handgereedschap werkt.

Inderdaad, vandaar dat ik de schaafstop miste op mijn nieuwe bank.

Is wel makkelijk om wat gaten in je blad te boren voor bench dog,s.
Je legt je hout tegen je stop en je bench dog,s en het kan geen kant meer op.

Dat idee wilde ik inderdaad. Maar mijn bank is klein en ik zocht vooral een manier om een bench dogs als schaafstop aan de kop van mijn bank te hebben.

In combinatie met ook nog eens een doe,s foot zit er helemaal geen beweging meer in.

Ik vind dat een heel elegante oplossing. De doe's foot moet ik nog maken. Voor nu voorzie ik een lijmklem een het uiteinde van de bank ervoor. Op termijn moet dat een mooie holdfast worden.
Ik twijfel nog tussen zelf een holdfast van hout maken, of een stalen Grammercy. Mijn werkblad is van vuren balken, dus ik ben ook bang dat een stalen holdfast het hout te snel wegvreet. De holdfast klemt immers op frictie, maar slijt bij losmaken en vastzetten wel wat hout. Heeft iemand daar ervaring mee?



[knotwilg]

twee schaafstoppen

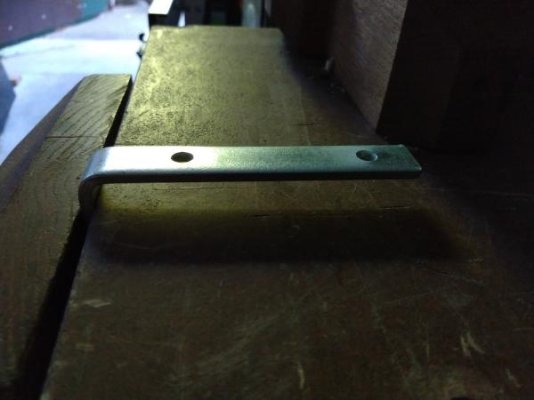

Fraai. Met die oplossing moet ik eens spelen. Mijn oplossing tot nu toe is wat ehm, simpel, een hoekijzer in de pootklem.



[Handtools only]

Je legt je hout tegen je stop en je bench dog,s en het kan geen kant meer op.
In combinatie met ook nog eens een doe,s foot zit er helemaal geen beweging meer in.

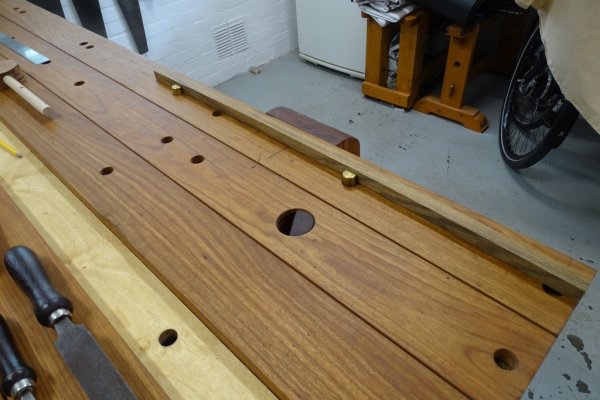

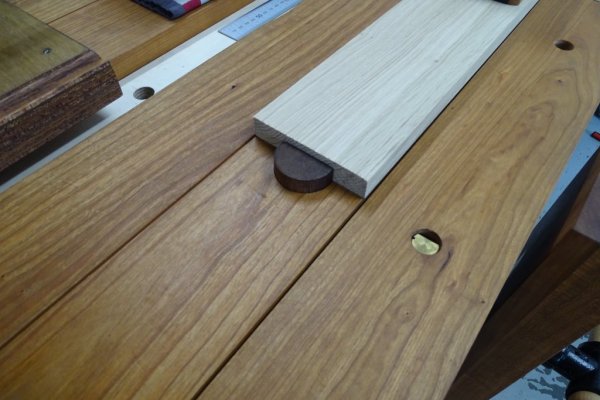

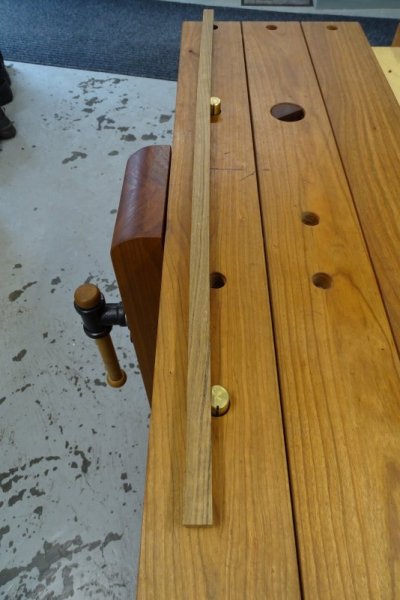

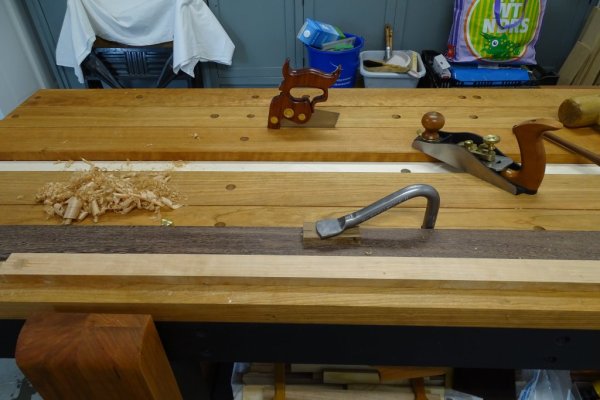

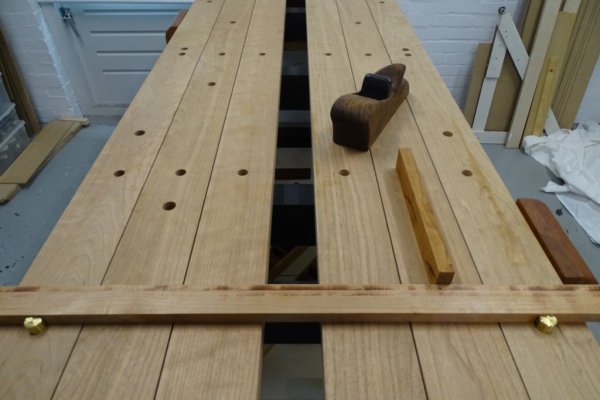

Dit bedoel ik met gaten in je blad.
Je legt een stuk hout tegen je eigen stopblokje aan,maar omdat je hout ook tegen wat bench dog,s ligt kan het geen kant meer op.Bench dog's zijn ideaal,zeker met handgereedschap.
Hoe vurenhout reageert op een holdfast weet ik niet maar veritas heeft verschillende werkbank accessoires.



[Paul90]

Dat is ook een handig systeem, @Handtools only . Daar heb ik kort over getwijfeld, maar ik ga het eerst met de reevoet (letterlijke vertaling van doe's foot) doen. Waarschijnlijk heb ik dan genoeg aan 1 of 2 gaten voor de holdfast.
Voor dezelfde flexibiliteit met bankhaken zal ik toch snel 6 gaten moeten boren en dat vind ik minder mooi.

Fraai. Met die oplossing moet ik eens spelen. Mijn oplossing tot nu toe is wat ehm, simpel, een hoekijzer in de pootklem.

Doe er je voordeel mee, daarom heb ik het gedeeld!
Het hoekijzer werkt ook. Rex Krueger heeft hetzelfde idee onlangs op de markt gebracht in een iets luxere versie. Maar ik wil de volle lengte van mijn toch al korte werkbank kunnen gebruiken.



[knotwilg]

Doe er je voordeel mee, daarom heb ik het gedeeld!

Zalik doen. Het is met name de combinatie van schoeven in de onderkant en de kopse kant van de bank die me aanspreekt omdat m'n bank van multiplex is. Daar lijken me schroeven in alleen de kose kant niet optimaal. De banklengte is met ruim 2.6m minder een probleem.



[Handtools only]

Ook nog een voorbeeld.



[Paul90]

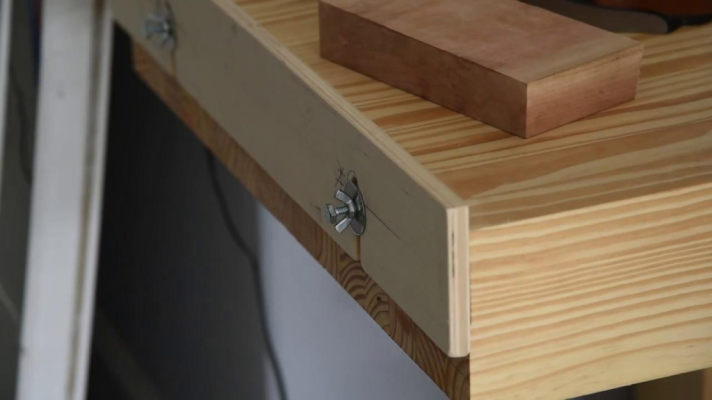

Ook nog een voorbeeld.Bekijk bijlage 144015

Die variant had ik ook bedacht en geprobeerd. Maar de rampamoer in kopshout was niet bestand tegen de krachten van het schaven.
In plaats van het kopshout te verstevigen, vond ik het eleganter om de krachten maar de onderkant af te leiden.

Mijn volgende iteratie was een brede plank zoals dit voorbeeld, aan de uiteinden twee geleiders, en de kanten schuin afgezaagd zodat ze samen als ware een heel brede zwaluwstaart vormden. De geleiders dan weer middels zwaluwstaart aan de onderkant van de bank bevestigd, om de krachten af te leiden.
Maar op de breedte van 20 cm was het te moeilijk om alles netjes parallel te monteren en door de ontstane speling werkte het niet goed.
Daarna ben ik op de oplossing van deze twee stops gekomen.

Overigens vond ik onderweg nog een goed alternatief voor rampamoeren in kopshout: gat boren in het kopse kant ter dikte van een draadstang, aantal centimeters diep. Aan het eind van dat het van onderaf een flink gat boren waar een moer in kan, waar je vervolgens het draadeind in draait.
