Verbinding in bed met ronding

[ertrike]

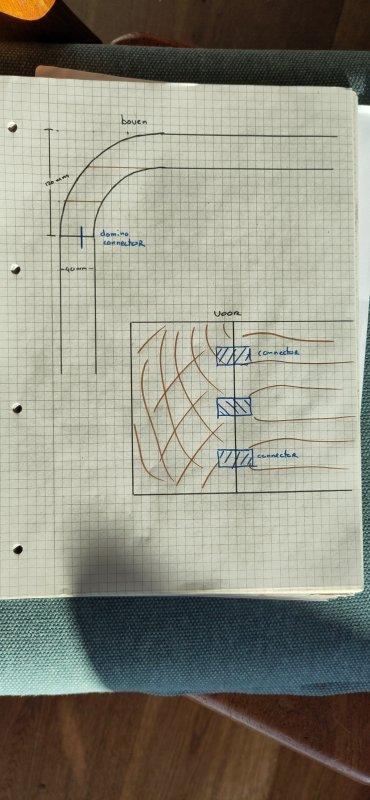

Geïnspireerd door Jelmer's post, wil ik binnenkort beginnen aan een zwevend bed. Ik ben van plan om de zijkanten met een curve aan het voetenbord te bevestigen, zie mijn schets hieronder.

Om het bed demontabel te houden, moet de verbinding tussen de ronding en het voetenbord niet permanent vast zitten. Ik denk dat dit met domino connectors kan, maar deze heb ik niet en is erg duur om voor twee verbindingen aan te schaffen. Hebben jullie goede ideeën hoe ik deze verbinding kan maken?



[knotwilg]

Je tekening doet me denken aan de Auping Auronde, een ontwerp van Frans de la Haye, 1973. Daar wordt een dergelijke verbinding als de domino connector gebruikt, maar eenvoudiger. (mijn bed, inmiddels mijn zoon's bed is een Auronde uit 1974 en nog steeds in prima staat en menig maal verhuisd en over geschilderd)

Als het om 4 domino's gaat, wellicht kan iemand in je omgeving met een dominomachine ze voor je zetten. Of, misschien kun je een machine huren?



[Dirkve]

Ik heb voor een demontabel stapelbed gewone houten domino's gebruikt.
Aan het ene stuk gelijmd aan het andere zonder lijm in elkaar en van binnen naar buiten een schroef erin gedraaid. Door het beddengoed zie je de schroeven niet.



[elzenmaa]

In de tekening ga je volgens mij in de bocht een stukje kops hout zien. Ik denk dat het mooier is wanneer je alleen langshout ziet, en je die bocht moet maken uit een dikker stuk hout en dat in model brengen.
Je krijgt dan 2 verbindingen. Bij beide boven en onder een gewone domino of deuvel en in het midden een verbinder zoals hieronder bijvoorbeeld.



[elzenmaa]

In de tekening ga je volgens mij in de bocht een stukje kops hout zien

niet goed gekeken, hoeft niet, maar dan moet je wel kops op langshout lijmen. Misschien nog steeds handiger om de bocht als apart deel te maken



[ertrike]

niet goed gekeken, hoeft niet, maar dan moet je wel kops op langshout lijmen. Misschien nog steeds handiger om de bocht als apart deel te maken

Ja er komt inderdaad een stuk kopshout in zicht. Het einde van de bocht is dan volledig kopshout, maar dat vind ik niet zo erg. Ik kan de bocht inderdaad ook van een blok maken die diagonaal georiënteerd is op de zijkanten om de hoeveelheid kopshout te verminderen.

Die van 4 verbinders zien er goed uit. Een stuk betaalbaarder dan de domino connectors. Ik heb zelf een domino, maar de boormal voor de connectors kost zo'n 100 euro



[hdv]

Ik gebruik deze haken voor een verborgen verbinding:

DUO Zargenverbinder-System v. Knapp

Ab 60€ versandkostenfrei in Deutschland: DUO Zargenverbinder System (68259430000). LignoShop – der Profi für hochwertige Möbelbeschläge.

www.lignoshop.de

Het is even wat gefoefel om ze in te frezen, maar ze werken uitstekend. De leverancier heeft een keurige PDF waarin alles staat wat je nodig hebt qua maatvoering.

[Edit] Ik heb nog even de webpagina van de producent voor je opgezocht. Die pagina biedt meer informatie:

DUO-System Zargenverbinder - Knapp Verbinder

www.knapp-verbinder.com



[jelmer]

Het eerste wat in me opkomt, krijg je met deze radius geen problemen met je matras en dekens? De ronding lijkt me vrij groot.
Als je een redelijk stug matras hebt, en je het bed iets te krap voor het matras maakt, komt het er redelijk stijf tussen te liggen. Je zou er voor kunnen kiezen om het bed dan iets ruimer te maken.

Maar misschien zie ik teveel problemen?

En als ik deze ronding zou maken, dan zou ik wel op alleen lijmen durven vertrouwen. Het hout is 4 cm dik, en m.i. heb je genoeg lijmoppervlak.



[ZotVanHout]

en met een lamello zeta + clamex'en ?



[ZotVanHout]

krijg je met deze radius geen problemen met je matras en dekens? De ronding lijkt me vrij groot.

het is inderdaad een grote radius
alternatief is om de planken gewoon in 90° tegen mekaar te zetten + nadien de hoek van 1 plank af te ronden



[ertrike]

Ik gebruik deze haken voor een verborgen verbinding:

DUO Zargenverbinder-System v. Knapp

Ab 60€ versandkostenfrei in Deutschland: DUO Zargenverbinder System (68259430000). LignoShop – der Profi für hochwertige Möbelbeschläge.

www.lignoshop.de

Het is even wat gefoefel om ze in te frezen, maar ze werken uitstekend. De leverancier heeft een keurige PDF waarin alles staat wat je nodig hebt qua maatvoering.

[Edit] Ik heb nog even de webpagina van de producent voor je opgezocht. Die pagina biedt meer informatie:

DUO-System Zargenverbinder - Knapp Verbinder

www.knapp-verbinder.com

Bedankt! ik had er niet aan gedacht dat er bedhaken zijn voor kopshouten verbindingen, maar nu ik een beetje rondkijk, zijn daar ook veel verschillende varianten van. Waarom kies jij voor deze specifiek?



[ertrike]

Het eerste wat in me opkomt, krijg je met deze radius geen problemen met je matras en dekens? De ronding lijkt me vrij groot.
Als je een redelijk stug matras hebt, en je het bed iets te krap voor het matras maakt, komt het er redelijk stijf tussen te liggen. Je zou er voor kunnen kiezen om het bed dan iets ruimer te maken.

Maar misschien zie ik teveel problemen?

En als ik deze ronding zou maken, dan zou ik wel op alleen lijmen durven vertrouwen. Het hout is 4 cm dik, en m.i. heb je genoeg lijmoppervlak.

De binnenstraal is 8 cm. Dat kan ons huidige matras nog wel ingedrukt worden. Maar het kan inderdaad problemen geven met een toekomstig matras. Ik ga er sowieso een mal van maken en kijken hoe dit op het huidige bed werkt. Afronden van één van de planken onder 90 graden kan ook, maar dan is de ronding veel minder uitgesproken (en het houtbewerken minder uitdagend).



[Wim Kluck]

Waarom vraag je niet bij auping of die nog verbindingssetjes hebben, Ik heb ook van die bedden gehad en enkele keren in en uit elkaar gehaald. Twee stukjes draadeind ronde moeren wat plastic en twee inschroefmoeren.



[hdv]

Omdat ze eenvoudig in te frezen zijn, ze beresterk zijn, en ze niet al te duur zijn. Wat ik er ook aantrekkelijk aan vind is dat ze onzichtbaar gemonteerd worden. Ik spuit ze in met PTFE en heb ze letterlijk nog nooit een geluidje horen geven.

Mocht je liever voor een geheel metaalvrij bed willen gaan, dan heeft deze producent ook het Solid-systeem. Dat zijn multiplex haken die in elkaar grijpen. Er zijn mensen die liefst een bed zonder metaal willen. Voor mij persoonlijk maakt het maar weinig uit.

[Edit] Hmmm... Volgens mij heeft Guido Henn een tijd terug een filmpje gemaakt over het monteren van exact deze bedhaken. Ik ga even zoeken voor je.

[Edit] Gevonden! Zie



[elzenmaa]

Omdat ze eenvoudig in te frezen zijn, ze beresterk zijn

Dat klopt, maar die bedhaken zijn bedoeld om een zijkant (
en voor- en achterschot) op te hangen aan een poot die op de vloer staat.
In de openingspost lees ik dat het een zwevend bed moet worden.

Bij de Auping auronde wordt een soort paneelverbinder gebruikt, maar die zie je van buiten zitten, ziet er overigens wel netjes uit.



[hdv]

Als je het handig aanpakt kun je ze ook gebruiken voor een zwevend bed.



[ertrike]

Het hout is binnen en de DUO Zargenverbinder zijn besteld. Ik ga uiteindelijk voor een kleinere ronding dan getekend, met een buitendiameter van 8 cm in plaats van 12 cm. Hierdoor hou ik genoeg ruimte voor het matras. Nu alleen nog tijd vinden om aan het bed te werken... Ik hou jullie op de hoogte!



[knotwilg]

Bij de Auping auronde wordt een soort paneelverbinder gebruikt, maar die zie je van buiten zitten, ziet er overigens wel netjes uit.

Wat je aan de buitenkant ziet zitten, de metalen dopjes op de poten, is de bevestiging voor de beugels waar de bedbodem in ligt. Het schroef/bevestigingsdeel zit in de liggers in een pot-gat.

Je zou de verbinding kunnen namaken met een stokschroef en een moer met een paar gaatjes om die te draaien.

(Mmmm, bedenk ik mij, tenzij de Auping "stokschoef" ook verbonden is met de metalen plug voor de bodem beugel. Zo ver heb ik het nooit uit elkaar gehaald)

Het hout is binnen en de DUO Zargenverbinder zijn besteld.

Die verbinder ziet er fraai uit en er zijn ook lekker grote modellen.
