Hoi,
Met regelmaat komen hier onderwerpen voorbij met stofafzuiging als thema. "Welke stofafzuiging?" "Welke stofzuiger".
Daarbij komt ook wel de onderdruk die een stofzuiger levert ter sprake. Ook in de specificaties van de fabrikanten wordt vaak de onderdruk vermeld.
Mooi natuurlijk, maar hoe is het nu in het echt? Welke onderdruk haalt mijn stofzuiger?
Indertijd heb ik een digitale manometer bij Ali gekocht, maar het bereik van de GM510 (100 mbar) is ontoereikend; een beetje 'shop vac' zou volgens de specs al 200 mbar halen.

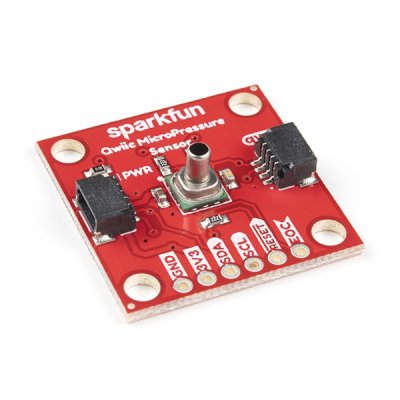

Op mijn zoektocht kwam ik op de site van Antratek de Qwiic MicroPressure sensor van Sparkfun tegen. Met een bereik van 60mbar - 2.5 bar, een I2C interface en een bibliotheek voor de Arduino prima geschikt voor mijn doel.

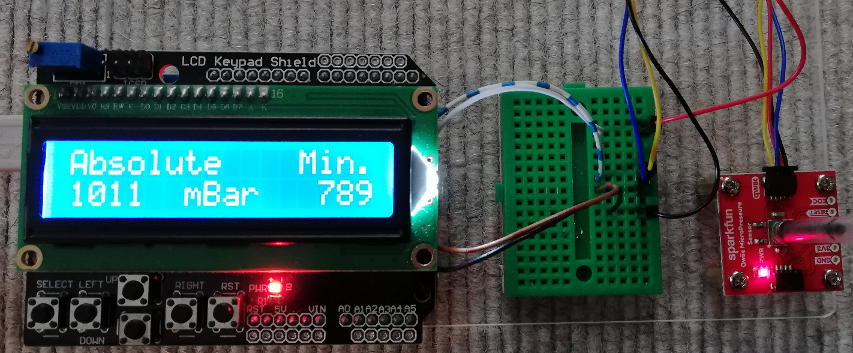

Een Uno en een LCD-shield had ik nog, zodat onderstaande schakeling snel was opgezet. Een beetje programmeren en mijn vacuüm meter was geboren:

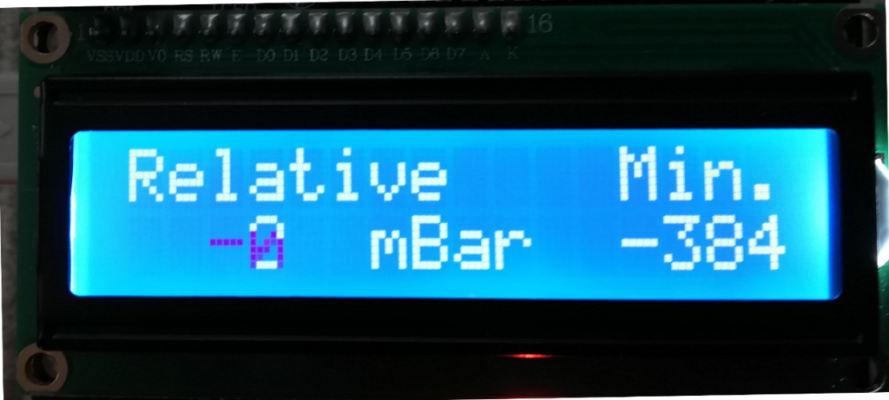

Met de 'select' knop kan gekozen worden voor weergave van absolute waarden of juist relatieve, zodat dan makkelijk de onderdruk afgelezen kan worden.
De waarde onder 'Min.'is de laagste gemeten onderdruk. Door te wisselen tussen absoluut/relatief wordt de laagst gemeten druk weer 'gereset'.
De Min. waarde op het display hierboven is een waarde die ik ter demonstratie in de software heb gezet. Dat haalt mijn Midi stofzuiger niet. Direct op de stofzuiger gemeten kom ik aan een onderdruk van 219 mbar. Gemeten aan het einde van de afzuigslang die via een Thien separator op de Midi is aangesloten, lees ik 202 mbar af. Blijkbaar lekt er hier en daar nog wat.
Nu de spulletjes nog in een kastje bouwen zodat het meetapparaatje makkelijk gebruikt kan worden.
Voor de goede orde: inmiddels heb ik 'mBar' veranderd in 'mbar'.
Thomas
