Uitvoertafel (tje) voor DEWALT DW745

[Jan71]

Ik had al een tijd geleden de tekeningen gedownload van een demontabele uitvoertafel voor de DW745 . Een paar weken terug deze maar eens uitgeprint en ermee aan de slag gegaan .
Maten stonden wel in inches aangegeven en klopten achteraf niet helemaal , alhoewel de tafel wèl voor de DW745 bestemd was .
Het is niet zo'n hele grote en ik heb gekozen voor een multiplexblad van br570 en diep 500mm en 15 mm dik . Het geheel bestaat maar uit 3 onderdelen n.l. 2 dragers en een blad .
De dragers heb ik gemaakt van 18 mm multiplex . Toen alles klaar was heb ik ze 2x in de hardwax olie gezet , vind ik persoonlijk wel lekker werken . De man , van wie ik dit idee geleend heb , had het op de site erover om het uitvoerbord 1/8" (= 3 mm) lager te houden dan het zaagtafel blad . Ik heb er voor gekozen om ze beiden gelijk te houden . Maak ik hiermee een fout vlgs jullie ?
Het bouwverslag komt verpakt in een fotoreportage en zoals gewoonlijk was ik alweer een stukje onderweg met de bouw aleer ik aan jullie dacht . Sorry!

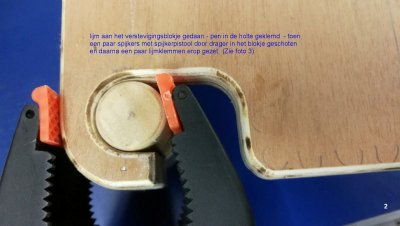

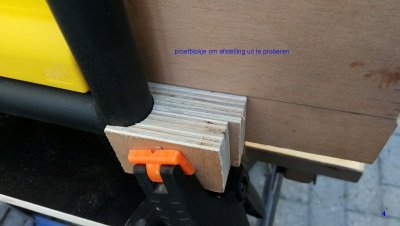

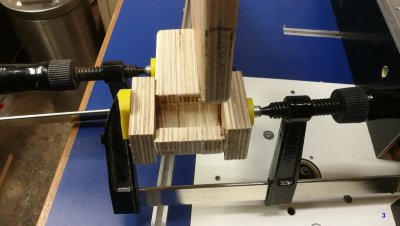

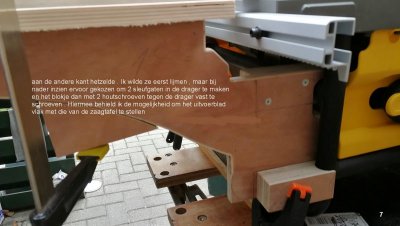

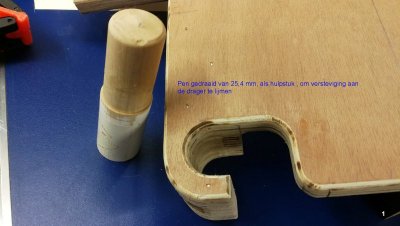

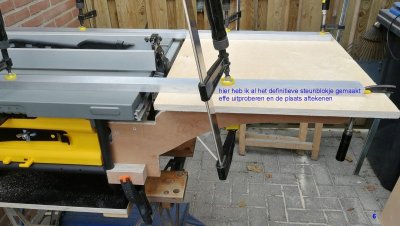

We gaan beginnen. De 2 dragers had ik al gemaakt en daar is eigenlijk niet zoveel over te vertellen en ik had ook al de 2 verstevings stukken bovenaan vastgelijmd. Hier begint het fotoverhaal .





wordt vervolgd



[vandikte]

Top, mooi gedocumenteerd!



[Jan71]

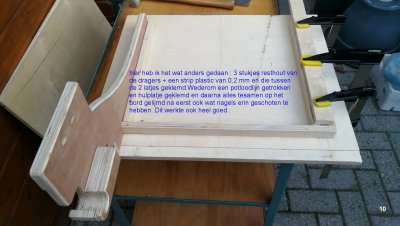

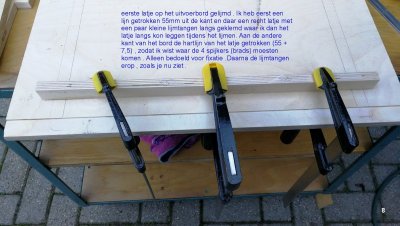

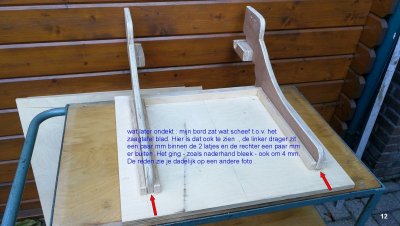

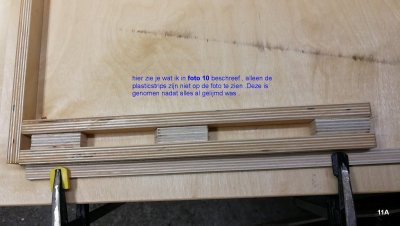

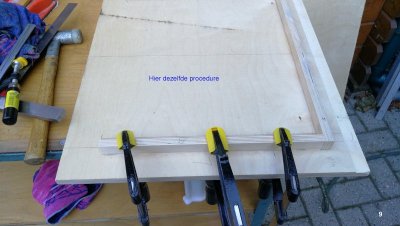

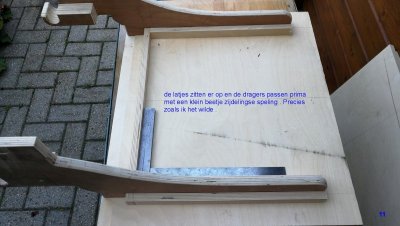

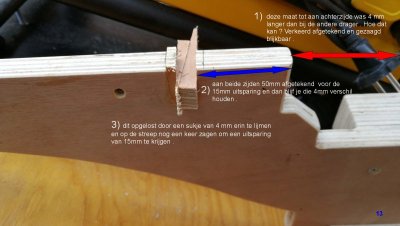

We gaan weer verder :

Bekijk bijlage 80718 Bekijk bijlage 80719 Bekijk bijlage 80720 Bekijk bijlage 80721 Bekijk bijlage 80722 Bekijk bijlage 80723 Bekijk bijlage 80724 Bekijk bijlage 80725 Bekijk bijlage 80726



Nu dit was het dan v.w.b het uitvoerbord . Ik ben bezig met het hertekenen in mm's en dan aan de hand van mijn gebruikte maten . Ik zal , als er belangstelling voor is ,deze hier posten . Moderator kan dit als een .pdf file of moet dat als afbeelding??

Nu we toch met de zaagtafel bezig zijn , wil ik nog even de div. duwstokken laten zien die ik gemaakt heb en 3 zero clearence inlegplaatjes . Mag wel , hè ?

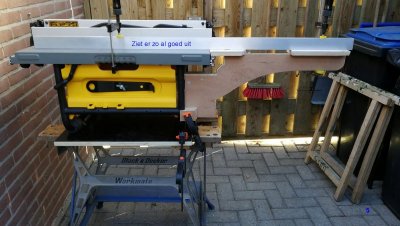

Tevens een manier om de zaagtafel op de workmate te bevestigen.



[boertje125]

Duidelijke post mooi gedaan.

Heb je het verlengstuk al geprobeerd met een stuk hout van een meter of twee ?
ik vind het er namelijk niet zo erg stabiel uitzien zonder pootjes



[trilliwilli]

Duidelijk verhaal.

Pdf invoegen is hetzelfde als een foto, alleen dan een pdf file selecteren.



[Jan71]

*Boertje 125 Nee , ik heb dat nog niet geprobeerd . Je moet het geheel in het juiste perspectief zien , hè . Ik ben een hobbyist die niet met lange balken aan de slag gaat en heb dit blad gekozen omdat ik vond dat dat wel voor mijn werkzaamheden geschikt zou zijn . De praktijk zal uitwijzen of dat inderdaad zo is , maar dat is misschien pas over een half jaar . Het duurt niet lang meer of het is al te koud in het schuurtje . ;-))

- - - Updated - - -

William , bedankt voor je snelle reactie



[Jan71]

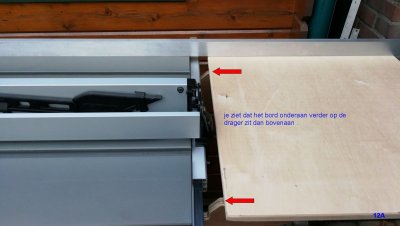

De fotoverslag post van gisteren (19 okt) is niet helemaal goed gegaan . Aan het begin staan in rode letters 9 afbeelding links , maar de foto's worden niet in het verslag getoond ( 14A t/m 22) en onderaan zie ik foto's zonder tekst staan , die ervoor al geplaatst zijn .
Ik krijg dat niet gefikst en vraag hulp aan één van de moderators . Dat hoeft niet persé vandaag of morgen en misschien kom ik één van hen morgen wel in Zutphen tegen.



[Jan71]

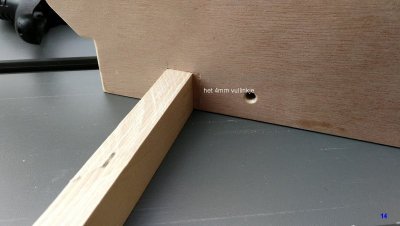

Ik herinnerde me gisteren tijdens problemen bij het plaatsen van foto's , dat bij dit topic ook nog enkele foto's ontbraken . Zie bericht hierboven . Die komen er nú aan .Wel wat laat, maar beter laat dan nooit :



[FeikeJan]

erg praktisch voor de klusser met niet teveel ruimte. Mooi projectje



[Jan71]

Dank je , FeikeJan



[Rizz]

Dat ziet er idd leuk uit! En ik heb zelf een DW 745. Mag ik jou vragen om mij die plannen te sturen? Ik stuur je dan een PB met m'n email?



[Hkuit]

Zelden een zo goed gedocumenteerd project gezien, klasse!



[Jan71]

Dank je wel , er gaat dan ook veel tijd in zitten om het op deze manier te doen . Maar graag gedaan .



[Ronald L.]

Mooi gemaakt en prima omschreven.
Met de tekst op de foto's is dit een prima handleiding om er een te bouwen.
Ohja, schuurpapier onder duwhoutjes heeft één nadeel, je zaag wordt er erg bot van als je er per ongeluk inzaagd.



[Jan71]

Dank je wel , Ronald .

Ohja, schuurpapier onder duwhoutjes heeft één nadeel, je zaag wordt er erg bot van als je er per ongeluk inzaagd.
Daar heb je gelijk in , maar een uitschieter kost je misschien een paar vingers en diè kun je nieuw niet meer kopen , een zaagblad wel



[NexusNL]

Mooi gemaakt! Ow en als je mooi inlegplaatjes van trespa gaat maken, dan heb ik ook wel interesse



[Jan71]

Bedankt @NexusNL .

Die Trespa/HPL inlays kan je toch gemakkelijk zelf maken , ik moet ze ook op dezelfde machine zagen als die jij hebt en moet er zelf ook een apart/geschikt zaagblad voor kopen , t.w. vlak-daktand.
Ik heb ze misschien wel op tekening staan en die kan je gerust van me krijgen .
