Slijpsteen HSS

[bernad]

Beste collega's houtdraaier,
Mijn slijpsteen (voor het slijpen van mijn draaibeitels HSS) is aan vervanging toe. De afmetingen zijn: diameter 200 mm, breedte 32 mm en asgat 32 mm. Daar het een sneldraaiende slijpmachine betreft (2880 t/min) denk ik dat een CBN wiel niet de gepaste oplossing is. Dus terug naar een klassieke slijpsteen. Wie kan mij voor de opgegeven afmetingen raad geven met betrekking tot de vernieuwing van het wiel. Het oud wiel was een Norton 200x32x32 38A46 LVS P262160 met korrelgrootte 60. Deze steen is mi niet volledig geschikt voor het slijpen van mijn hss beitels (te hard/agressief).



[chevy66]

Waarom zou je geen cbn wiel kunnen gebruiken? Toerental is voor een gebalanceerd wiel geen probleem. Bij de amerikanen draaien die slijpmachines nog wat harder.



[chevy66]

Je kan ook nog naar een norton sg wiel kijken. Om hss te slijpen moet je regelmatig je steen even opschonen met een diamantblokje. Anders sta je vooral je handen te verwarmen. Met elk aluox slijpwiel kan je hss slijpen.



[henkverhaar]

Beste collega's houtdraaier,
Mijn slijpsteen (voor het slijpen van mijn draaibeitels HSS) is aan vervanging toe. De afmetingen zijn: diameter 200 mm, breedte 32 mm en asgat 32 mm. Daar het een sneldraaiende slijpmachine betreft (2880 t/min) denk ik dat een CBN wiel niet de gepaste oplossing is.

CBN gaat prima op een sneldraaier - met name ook omdat je beitels op een CBN steen niet (of iig nauwelijks) heet worden - het substraat van een CBN wiel - metaal - voert de warmte veel beter af dan de dikke isolerende laag aluminiumoxide van een witte (of blauwe of roze) steen. CBN rulez!!!



[bernad]

Als de machine niet te hard draait voor een CBN gaat mijn voorkeur uiteraard naar dit soort slijpwiel. Kan iemand me een goed adres aan de hand doen voor een CBN wiel 200x32x32?



[chevy66]

Volgens mij verkoopt ronald kanne van de houtdraaierij hier op het forum cbn wielen. Je zou hem een berichtje kunnen sturen om te kijken wat hij voor je kan betekenen. Hij heeft volgens mij in het verleden een stukje op het forum hierover geplaatst.



[henkverhaar]

Eén opmerking: een nieuw CBN wiel slijpt heel grof. Daar moet je niet van schrikken - de eerste paar keer is het slijpbeeld heel grof. Dat gaat er met een paar keer slijpen af.



[Leo Van Der Loo]

Wat vermogen is je slijpsteen, de CBN zijn veel zwaarder dan de steen die je nu gebruikt, er zijn wel lichtere aluminium wielen verkrijgbaar en dat helpt een hoop, maar nog, Ik hoor hier wel dat ze de motor even helpen om op te starten, niet goed voor de motor, ee 3/4H of 1 hp word aanbevolen voor CBN

Hier worden de 1725 rpm slijpers aanbevolen ipv 3450 voor de hogere snelheid motors, 1440 bij jullie heeft mijn voorkeur.

Met de hogere snelheid zou Ik een minder grove slijpsteen aanbevelen, 180grit of nog fijner.

Maar je kan nog steeds een blauwe slijpsteen kopen, die slijpt HSS goed en gaat langer mee dan een witte en kost veel minder dan een CBN, ga wel voor een breder wiel, 38mm of breder heeft mijn voorkeur als je CBN kiest.



[ornament]

Een CBN heeft zijn eigen flenzensysteem om de reductie asgat naar werkelijke diameter as te maken.

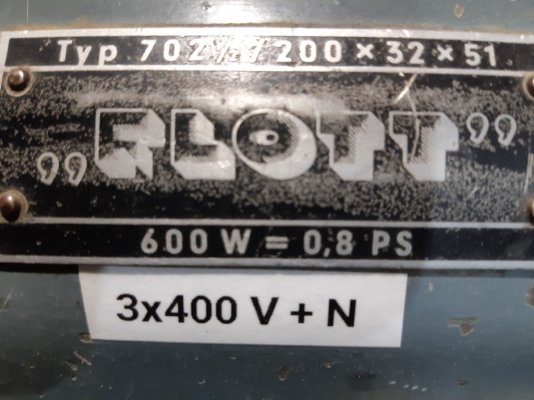

Wat zijn de specificaties van jouw machine, asdiameter, merk type, best een foto?

Groeten ,
Jeroen



[bernad]

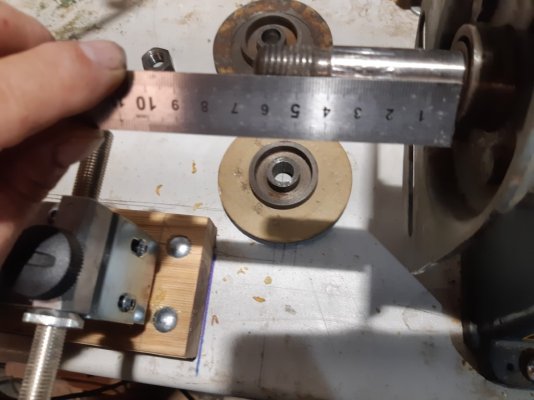

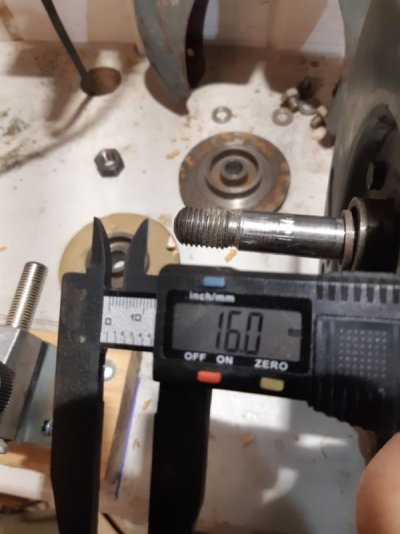

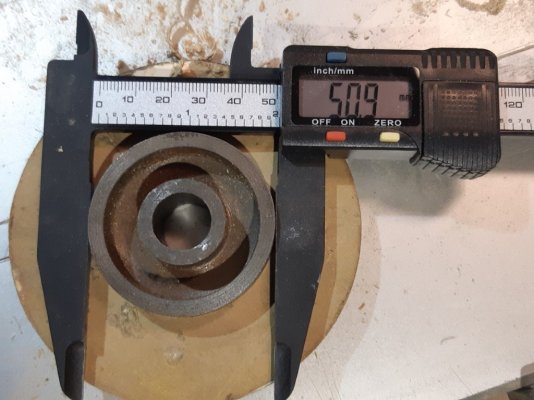

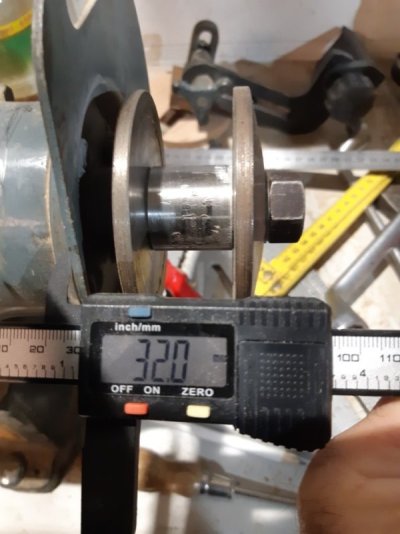

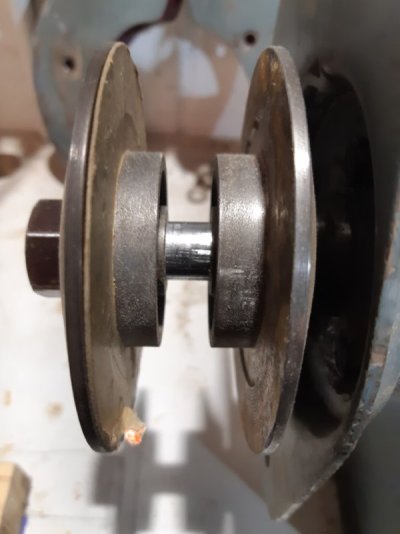

Jeroen: zie hierbij enkele foto's van de slijpmachine. Links is de as 16 mm, de flens is voorzien voor een asgat van 51 mm. Rechts is de as 32 mm voor een asgat van 32 mm. De maximale breedte (met de gemonteerde flenzen) is 32 mm.



[chevy66]

Die bus en flens aan de 32mm kant kunnen er toch ook af. Dan heb je vermoedelijk aan weerszijden een as van 16mm. Dan kan je eventueel je flenzen nog aanpassen en kan je met behulp van vulbussen zowat elke steen plaatsen.



[bernad]

De rechtse bus/flens van 32 mm zit rotsvast ....



[chevy66]

Zit er geen doorlopende schroefdraad op de as, zodat die bus als moer gebruikt wordt om de flens aan de motor kant vast te zetten? Maak anders wat detailfoto's van die kant van de machine. De as tussen de flens en de motor lijkt dunner dan 32mm, maar dat is zo niet echt goed te zien.



[chevy66]

De lagerdeksels zijn bij de meeste slijpmachines symetrisch. Is het goedkoopst om te maken. De belasting is over het algemeen ook het zelfde aan beide zijden.



[bernad]

Chevy66: je hebt (weeral) gelijk. Na genoeg van het wondermiddel wd40, durf en toch wat impact is de mof van 32 mm gelost en komt de as van 16 mm tevoorschijn. Nu kan ik alle wegen uit. Dank!



[chevy66]

Mooi dat het gelukt is. Het blijft een beetje vreemd, dat er niet aan beide zijden de zelfde opname gebruikt is. Stenen met een gat van 32 en 51 zijn allebei gangbaar, maar slijpmachines met een steen aan elke kant, hebben over het algemeen dan of 32 of 51 mm als opname.



[Leo Van Der Loo]

De CBN wielen zijn hier echt veel in gebruik by hout draaiers, een verkoper die veel aanbevolen word is Ken Rizza, van Woodturners-wonders.

Een link voor twee videos van hun legt uit de verschillende wielen die ze verkopen en de andere video laat zien the installeren van een wiel en het gebruik van een speciaal set disks die maakt dat het wiel recht zal lopen.

Zeker waard om die video te bekijken )

Woodturning Videos | Basics for CBN wheel setup and use

CBN wheel setup and use instructional videos, bright magnetic lamp videos and ultimate sanding system video

woodturnerswonders.com

CBN Wheels | Woodturning Grinding Wheels for Sale

All woodturning tools will dull quickly over time. Invest in a CNB wheel, and you won’t have to deal with the dust and lack of efficiency of stone wheels.

woodturnerswonders.com



[bernad]

Allen dank voor de info.
