Schuifdeurtjes op kogellagers 3d geprint en domino

[jaap]

Beetje lange titel, maar ik kreeg van iemand een berichtje over een 3d geprint houdertje waar een standaard skateboard lagertje in past. Dat geheel kun je in frezen met een domino frees, of een passend hulpstukje.

Het is ontworpen door Henrik Tjearby en het ontwerp is te koop.

Het filmpje, helaas alleen instagram:

View this content on Instagram

View this content on Instagram

En het ontwerp: Easy sliding door mechanism

jaap



[Superkees]

Leuk idee, maar als je een 3D printer hebt, dan maak je zo'n ontwerpje al snel zelf, in plaats van 10- euro te betalen.



[teunos]

Goed bedacht! Inderdaad goed te doen met een eigen 3d printer.



[RVester]

Ik heb een 3d printer, afhankelijk van de tijdsdruk op een project zou ik prima die 10 euro lappen. Alles precies goed frotten met maten en welke randjes waar is toch altijd een proces.



[SunRayes]

Dat is wel heel handig verzonnen!



[jorisvh]

Inderdaad leuk bedacht.

Maar voor 1,50€ koop ik een verstelbaar Hettich loopwieltje dat in een 35mm (potscharnier)gat past.

En verstelbaarheid is wel handig om je deuren mooi af te stellen, vind ik.



[Invator]

Inderdaad leuk bedacht.

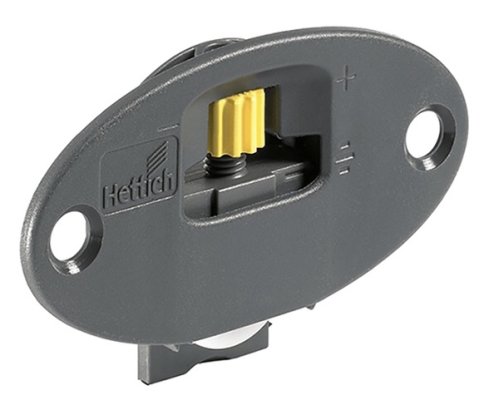

Maar voor 1,50€ koop ik een verstelbaar Hettich loopwieltje dat in een 35mm (potscharnier)gat past.
Bekijk bijlage 155704
En verstelbaarheid is wel handig om je deuren mooi af te stellen, vind ik.

ik was net hetzelfde aan het denken



[chevy66]

Maar dan moet je weer een bluemax kopen. Die zit in de zelfde prijsklasse als die domino. Misschien allebei kopen voor de zekerheid.



[jorisvh]

lukt met eender welke 35mm potscharnierboormal + wat creativiteit om die te klemmen zodat het gat over de rand komt.
ik doe het met een blum ecodrill.



[RVester]

Hettich wieltje heeft een deur dikte van minimaal 16mm nodig en dan komt daar nog dikte bovenop.
Afhankelijk van de toepassing kan het wenselijk zijn om dunnere deurtjes met wat krappere tussenruimte toe te passen.
Dit geprinte ding is 12 dik, en zou dus passen in een deurtje van 15 dik



[stefke]

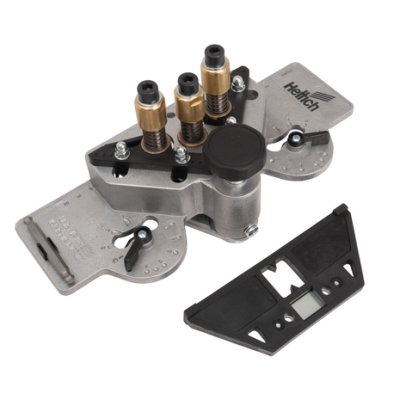

Ik gebruik deze daarvoor
