Hoi allemaal!
Op een dood moment was ik op zoek naar een leuk project/gereedschap om op te knappen/maken. En toen bedacht ik me dat ik nog niet iets van een klein schrobzaagje heb, en dit mis ik soms wel. Zo kwam het idee om deze van een decoupeerzaagje te vervaardigen!

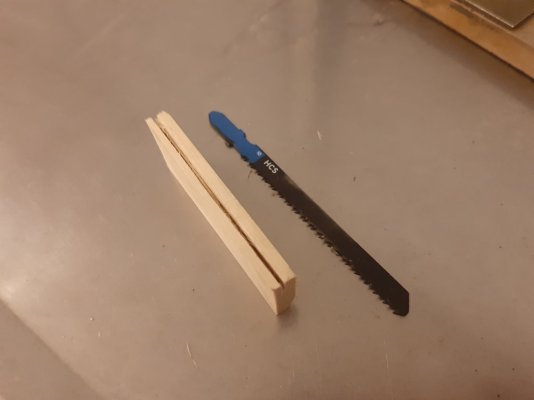

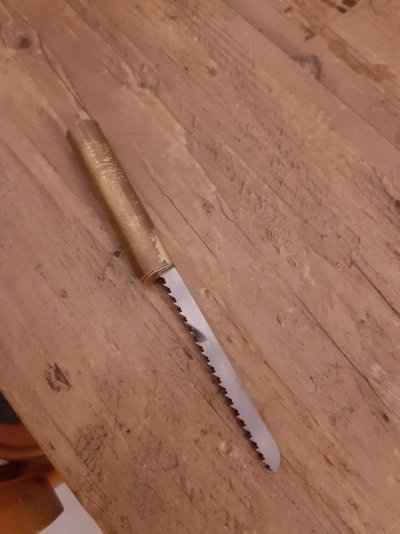

Om te beginnen heb ik een decoupeerzaagje mooi schoon geschuurd en de uitsteeksels de bevestiging weggeschuurd. Dit heb ik mezelf gemakkelijker gemaakt door een greepje te fabriceren uit hout.

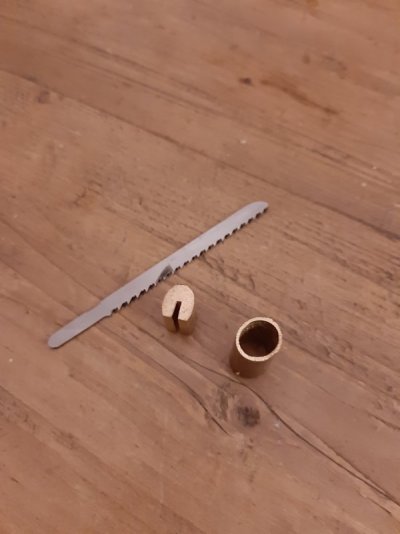

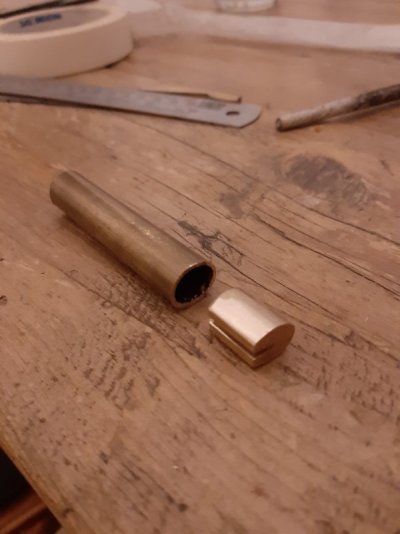

Vervolgens uit messing een blokje ovaal geslepen waarin het zaagje uiteindelijk geklemd gaat worden m.b.v. een schroefje. Het blokje past in een ovaal gedrukt stuk messing buis waar uiteindelijk ook het heft mee vast gemaakt gaat worden. Om de maten te testen heb ik een klein stukje buis gepakt zodat ik makkelijk kon zien of de passing goed was.

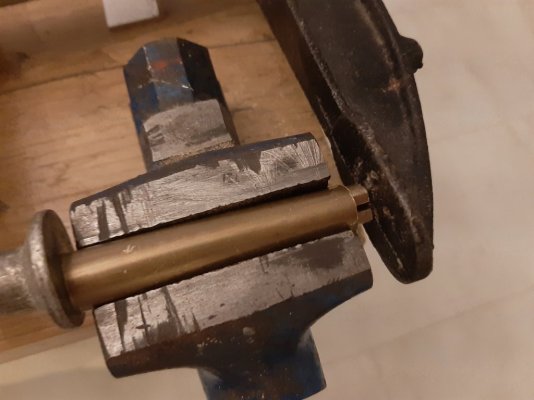

Toen dat goed was, het messing buisje waarmee het heft vast gemaakt wordt aan één kant ovaal geklemd...
...en de zaagbladhouder ingeperst met een lijmtang. Mijn bankschroefje heeft daar met zijn dappere 1100 gram zowel de kracht als spanwijdte niet voor.
En nu beginnen jullie je vast af te vragen waarom dat buisje zo lang moet?

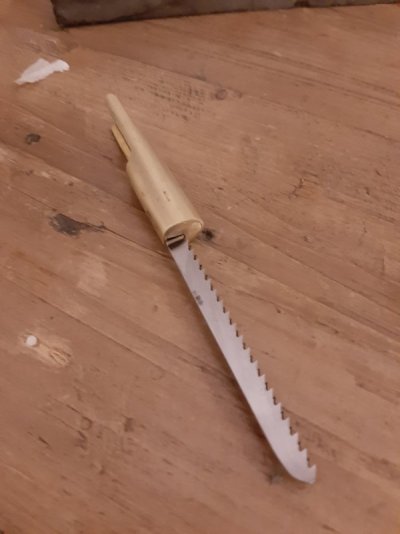

Nou, voor de bevestiging van het heft heb ik een wat creatief plan bedacht. Omdat het een trekzaagje is wilde ik niet alleen op klemming van het heft afhankelijk zijn, dus langs het heeft lopen twee uitsteeksels vanaf het messing buisje, waarmee het heft wordt gezekerd. Dit heb ik vervaardigd door aan de onder en bovenzijde delen weg te slijpen met de werkbankslijpmachine.

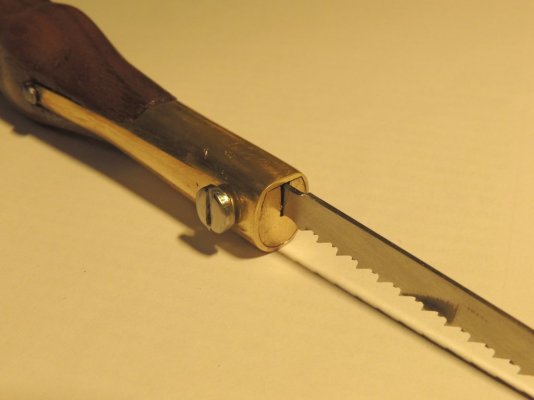

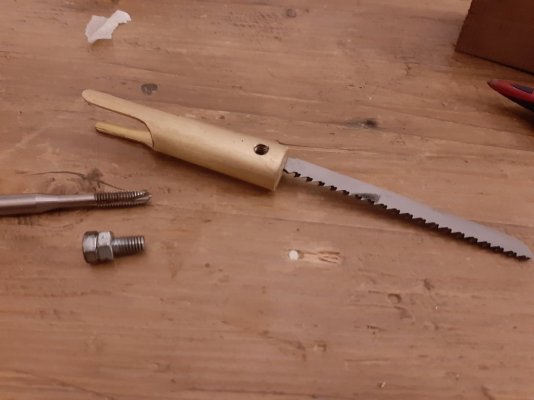

Vervolgens schroefdraad getapt voor het borgschroefje. Deze komt met het center net onder het zaagblad uit, zodat een puntig borgschroefje het zaagblad netje omhoog zal duwen zodat er geen draaiing mogelijk is.
Vervolgens het handvat. Omdat het een trekzaagje is heb ik gepoogd het ontwerp hier ook op in te richten, zodat je met weinig moeite veel grip hebt.

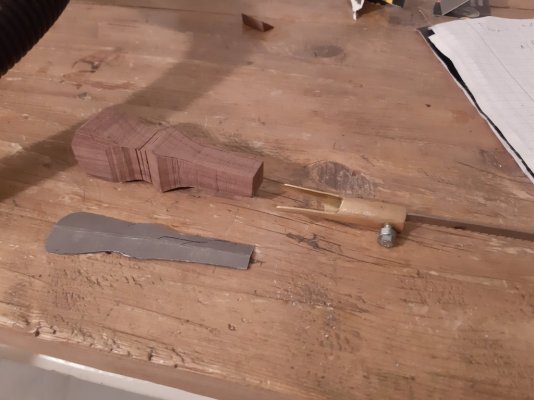

Eerst de grove profielen op de lintzaag, en daarna met rasp en schuurpapier afwerken. Ik vind het juist wel wat hebben dat door gebrek aan draaibank het heft niet cylindrisch symmetrisch is; de zaagorientatie voel je zo zonder te kijken en het ziet er ook duidelijk handgemaakt en uniek uit.
Vervolgens met de hand de vormen uitgesneden waar het messing buisje met uitsteeksels in moesten vallen. Dat was wel een lastige klus omdat het in één keer goed moest zonder te passen, wat ik wilde het heft ook nog met stevige perspassing in het buisje slaan. Het is redelijk gelukt maar het kiert wel flink en is niet super netjes. Maar wel een unieke look vind ik zelf!

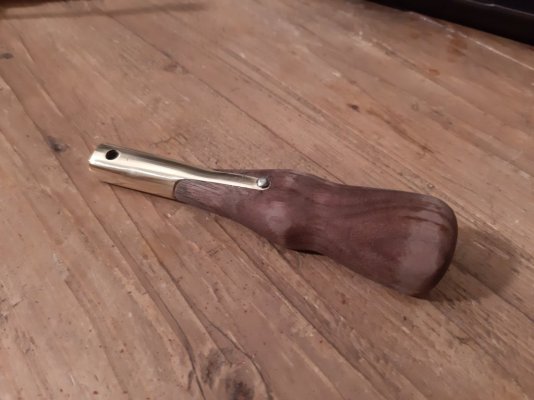

Vervolgens de boel schuur en polijst

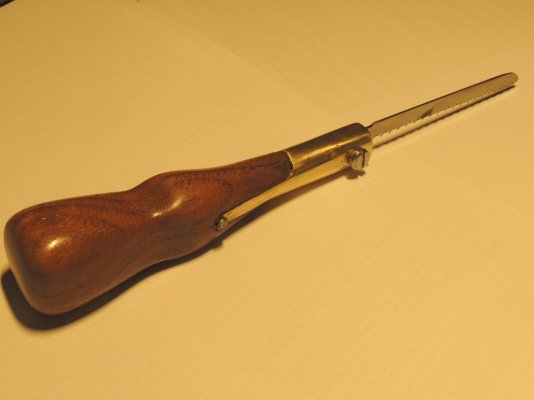

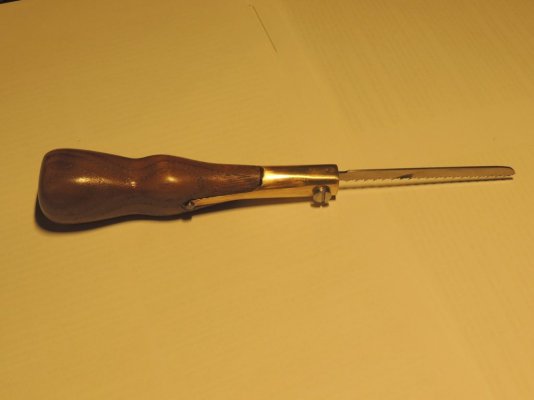

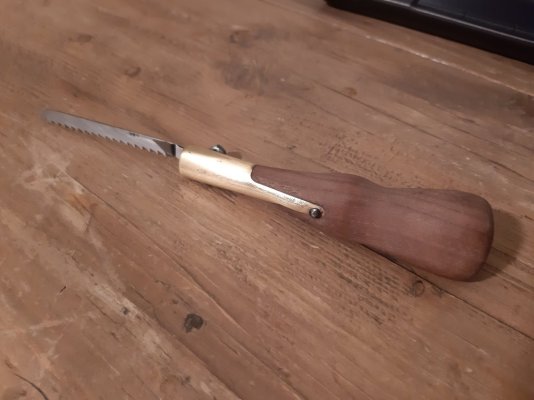

En daarna in de schellak gezet. Voor foto's van het resultaat, zie volgende post!
