Scheppach prima HM1 combi

[jeppe]

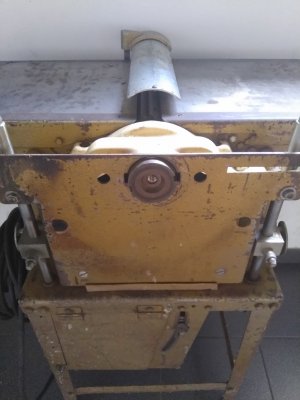

Ik heb een Scheppach Prima HM1 machine op de kop kunnen tikken, maar ik ben niet zeker of alle onderdelen er effectief wel bij zijn. Ik zie al helemaal niet hoe de aandrijving kan gebeuren van het freesgedeelte. Op de detailtekening staat duidelijk dat het door middel van een aandrijfriem (nr. 14) is, maar ik zie niet waar ik deze zou moeten bevestigen aan de motor ?? Iemand ervaring mee?
alvast bedankt,



[chevy66]

De aandrijfpoelie schroef je op het uiteinde van je beitel as. Je spant de snaar door je vandiktetafel omhoog te draaien.



[jeppe]

Dit is dan onderdeel nummer 72 waarschijnlijk ? ( en dat mis ik net ).
tnx,



[sies]

Wellicht heb je hier wat aan

Aanbouwen freestafel aan een Scheppach HM1

Ik heb sinds lange tijd een Scheppach HM1 in gebruik. Nu wilde ik eindelijk eens de freestafel die in een hoekje lag te wachten erop monteren, maar ik zie niet hoe ik het aandrijfriempje moet verbinden met de HM1 Kan het zijn dat ik een onderdeel mis? Hopelijk verduidelijken de foto's mijn vraag.

www.woodworking.nl



[jeppe]

bedankt allemaal. Het is me nu duidelijk geworden en heb ondertussen ook originele handleiding op de kop kunnen tikken.
