Scheppach HM2 bandschuurmachine LSE-600

[Newbie HM2]

Hallo,

ik kocht deze module tweedehands

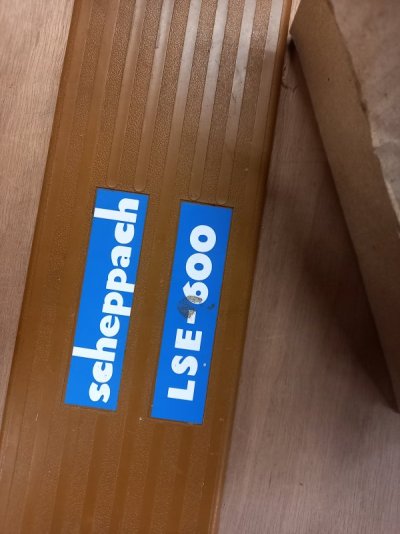

Scheppach HM2 bandschuurmachine LSE-600

maar, ik krijg hem niet goed geïnstalleerd.
Heeft er iemand de oorspronkelijke handleiding nog liggen?

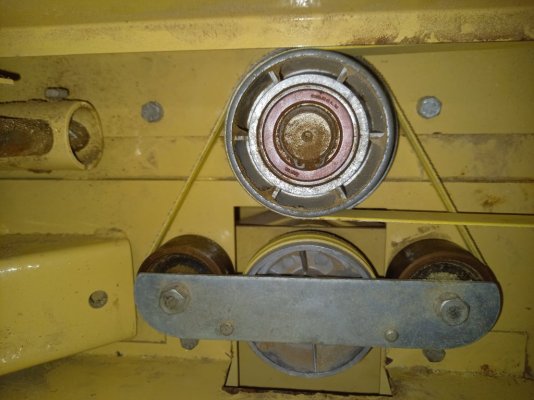

Ik weet niet wat de juiste manier is om de riem om de as te doen (zie foto's 2 verschillende manieren)
De as staat ook wat bol ipv vlak (zie foto)

De persoon van wie ik het toestel kocht had er nieuwe riempjes bijgekocht (zie foto), maar die zijn maar langs 1 zijde trekkend (1 kant rubber, andere stof)

Kan iemand me adviseren in gebruik en/ of handleiding voorzien aub?

Alvast veel dank!



[MarcelvdW]

Hier op blz 14 een exploded view misschien heb je daar wat aan

https://www.scheppach.nl/downloads/Aanbouwhulpstukken%20combi%20machines.pdf



[michelb_ww]

De as hoort bol te zijn, dan blijft de riem op zin plek. De riem wil naar het deel die zorgt voor de hoogste snelheid.



[Newbie HM2]

Dank je voor de info.
Goed om te weten dat de as bol hoort te zijn, dat is al een geruststelling
De exploded view had ik gevonden, daar lijkt inderdaad ook dat de riem op de as hoort te liggen zoals in 'methode A' op mijn foto's.
Kan iemand met zekerheid zeggen dat dit zo hoort?
Weet er ook iemand wat dan de juiste manier is om het riempje te monteren (welke zijde binnen, welke buiten)?

Bedankt alvast ;-)



[MarcelvdW]

Misschien kan je de juiste stand methode A of B ook afleiden uit de draairichting.
Bij A draait de bovenste ten opzichte van de onderste contra
Bij B gelijke richting

Bij B heb je ook dat de riem met één zijde over de rollen loopt,
Bij A met beide zijdes.



[Newbie HM2]

Inderdaad, dan zou A de logische zijn. Het enige vreemde is dat bij methode a de as van de schuurmodule tegen de stoffen zijde van het riempje ligt en dus slipt. En als je het riempje omdraait slipt die op de twee wielen van de module, dus werkt ook niet...
