Scheppach hm 2 onderdelen

ZeOn

Nieuw lid
24 nov 2013
9
0
Hoi
onlangs een hm2 op de kop getikt maar een aantal onderdelen zijn tekort en een onderdeel weet ik niet wat het is. Ik heb reeds gezocht hier op het forum maar vind geen antwoord. Misschien kan iemand me hier helpen. In de manual staat de info trouwens niet die ik nodig heb.
3 vragen uiteindelijk:

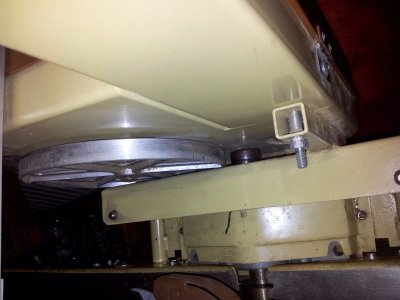

weet iemand de correcte dimensies vd riem die nodig is om de lintzaag aan te voeren?

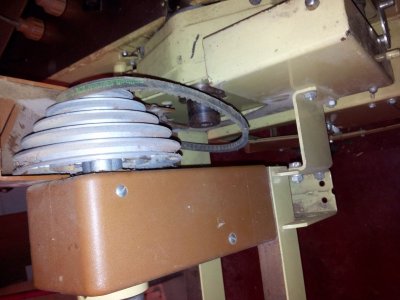

weet iemand welk onderdeel ik tekort heb om de draaibank aan te voeren de als van de motor zit niet onder de as van de draaibank.

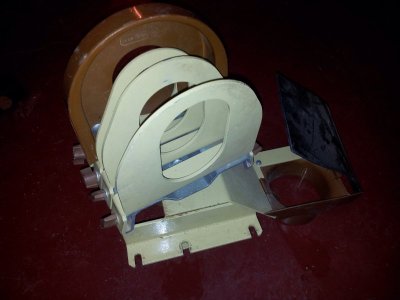

Weet iemand wat de derde foto is? Die verschillende ringen.?

Foto in bijlage

bedankt grts pieter


Bijlagen

  • image.jpg
    61,8 KB · Weergaven: 431
  • image.jpg
    72,2 KB · Weergaven: 430
  • image.jpg
    52,4 KB · Weergaven: 425

roald

Actieve deelnemer
29 feb 2012
492
0
Zag die bogen toevallig op marktplaats voorbijkomen, het is een 'ronde freesaanslag' (duits: Bogenfräsanschlag).

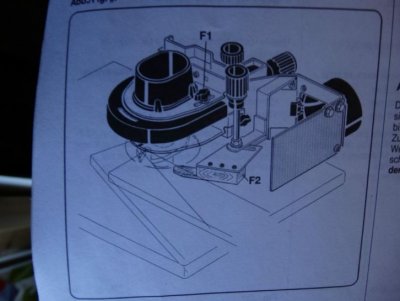

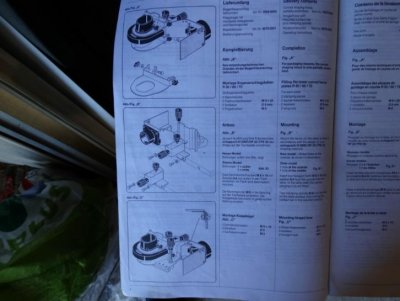

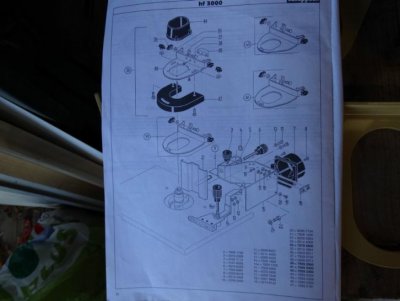

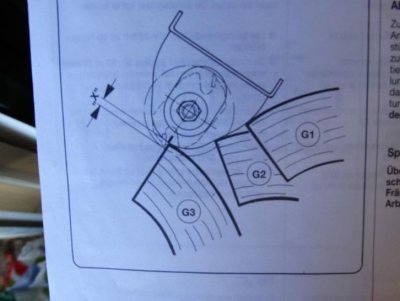

Handleiding, van de marktplaatsadvertentie:







ZeOn

Nieuw lid
24 nov 2013
9
0
Bup. Allez alvast bedankt met de onderdelenlijsten en de foto's. Normaal ging ik de frees niet gebruiken omdat ik zelf een tafel gemaakt heb waar ik heel tevreden van ben. Ik bekijk eens of ik dit kan herbruiken. Mocht iemand een foto hebben van die as van de draaibank of er eentje te koop hebben dan hoor ik het graag. Idem met de riem voor de lintzaag. Bestaan er eigenlijk manuals voor die onderdelen of bestaat enkel die onderdelenlijst? Ik heb de manual vd hm2 en van de lintzaag apart. Grts


peter kruse

Nieuw lid
13 jun 2013
20
0
Appelscha
Heb ook een HM2 combi. Ik mis 2 zaken, namelijk de manual en de aandrijfriem waar de rol (van de vandiktebank) op loopt. Dus niet het mes, maar de rol die dee plank fixeert en verder leidt. Enig idee hoe ik aan beiden (manual en aandrijfriem) kan komen?

Alvast bedankt.


tjakko

Nieuw lid
13 feb 2011
22
0
Op de site scheppach.nl kun je alle onderdelen en gebruikshandleidingen van de Hm2 + aanbouwdelen vinden.


roald

Actieve deelnemer
29 feb 2012
492
0
Op de site scheppach.nl kun je alle onderdelen en gebruikshandleidingen van de Hm2 + aanbouwdelen vinden.
Onderdelenlijsten zijn wel te downloaden, maar handleidingen? Dit is alles wat ik heb:


Bijlagen

  • Scheppach 60220000 Fahrvorrichtung - Montageanleitung.pdf
    605,9 KB · Weergaven: 112
  • Scheppach 63110000 Kreissägeeinrichtung - Bedienungsanweisung Ersatzteilliste.pdf
    2,1 MB · Weergaven: 84
  • Scheppach 62003500 Dickenschutzhaube - Montageanleitung.pdf
    713,8 KB · Weergaven: 107

roald

Actieve deelnemer
29 feb 2012
492
0
en:


Bijlagen

  • Scheppach 79210000 Andrückvorrichtung - Montageanleitung.pdf
    469 KB · Weergaven: 106
  • Scheppach 63300000 Langlochbohreinrichtung - Montageanleitung.pdf
    923,9 KB · Weergaven: 107
  • Scheppach 63200000 tischfräseinrichtung - Montageanleitung Arbeidsbeispiele.pdf
    4,5 MB · Weergaven: 149

roald

Actieve deelnemer
29 feb 2012
492
0
en ook:


Bijlagen

  • Scheppach Bogenfräsanschlag.pdf
    1,4 MB · Weergaven: 79
  • Scheppach Schiebeschlitten - Betriebsanleitung.pdf
    2,7 MB · Weergaven: 88
  • Scheppach Schiebeschlitten - Montageanleitung.pdf
    1,1 MB · Weergaven: 78

ZeOn

Nieuw lid
24 nov 2013
9
0
Haha ik kan eens bijdragen: de manual voor de hm2 combi zelf: ook in het engels en nederlands:Bekijk bijlage Bed.Anl.HM2.pdf
(heb ik ook van dit forum ergens in de archieven)
Leuk eens om alle documentatie samen te zien bedankt voor de uploads roald


MichelDG

Nieuw lid
6 aug 2021
12
2
Groningen, Froombosch
Bij aankoop van een oude HM1 zaten wat boekjes die ik nog nergens tegen ben gekomen.
Heb ze ingescant en voeg ze bij deze toe.
60100000 Anbauvorrichtung (Hier zag ik dat de pen hoogte 180mm is)
60210000 Tischverlänerung
63100000 Kreissäge-Einrichtung (KSE-250)
63300000 Langlochbohr-Einrichtung (LBE-16)
63400000 Scheppach Drechseleinrichtung (DE-150)


Bijlagen

  • Scheppach 60100000 Anbauvorrichtung.pdf
    372,9 KB · Weergaven: 18
  • Scheppach 60210000 Tischverlänerung.pdf
    466,2 KB · Weergaven: 14
  • Scheppach 63100000 Kreissäge-Einrichtung.pdf
    392,7 KB · Weergaven: 16
  • Scheppach 63300000 Langlochbohr-Einrichtung.pdf
    460,2 KB · Weergaven: 14
  • Scheppach 63400000 Scheppach Drechseleinrichtung.pdf
    902,2 KB · Weergaven: 14
