Sansa stool

[Musicus]

Ik doe even een leuk projectje tussendoor wat al lang op de lijstje staat. Het heet een Sansa stool en komt uit Japan. Sansa betekent kennelijk '3'
Als ik op foto's kijk dan moet de zitting eigenijk een paar graden naar binnen toe lopen, maar het is me nog niet gelukt om dan de benodigde zaaghoeken te berekenen. Het is in ieder geval niet de standaard 60 graden maar je moet dan een dubbel verstek hebben.

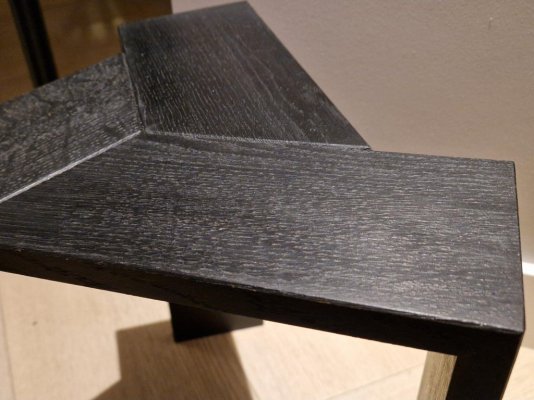

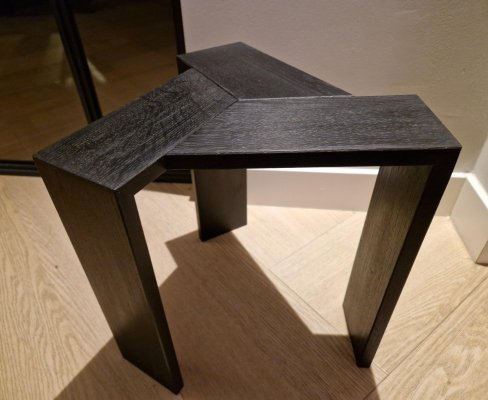

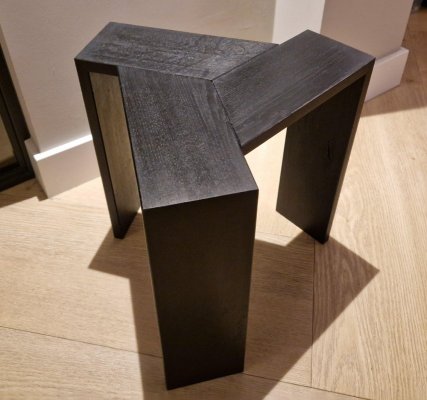

Origineel:



Dus eerst maar even de makkelijke versie gemaakt met een vlakke zitting.

Paar plankjes eik wat ik nog had liggen:


De verbinding met de poten zijn in verstek en ik zet er nog 2 splines in voor de stevigheid.
De zitting is verbonden met 3 domino's en zal ik verder verlijmen.









Ik heb al wel gemerkt dat het best lastig is om op de zaagtafel een hoek van 30 graden in te stellen. Er is een gradenboog op de oplegtafel geplakt, maar die is natuurlijk niet erg precies dus het heeft me een flink aantal aanpassingen gekost voor het resultaat acceptabel was. Gelukkig kan ik een klein kiertje nog wel opvullen met Cellocol.

Morgen verder.



[thomasz]

Netjes.
Het lijkt inderdaad simpel, zo'n ziting die wat verdiept is, maar als ik de foto's op de volgende site bekijk is het dat zeer beslist niet.

Sansa Stool (OUT OF STOCK)

I am a Sansa Stool. Trio, triad, triplicate... However you want to call it, we stand as three, strong and united. Curator's Notes The true genius of the Sansa stool is in the joinery. The three components unite at the center of the chair generating a dip that’s comfortable to sit on. It...

shop.nalatanalata.com



[Musicus]

Precies. Ik ga nog eens een keer proberen hoe het zit met die hoeken, maar voor nu is dit ook een leuk ontwerp. Voordeel is dat je hierbij domino's kan gebruiken wat niet lukt wanneer je de zitting verdiept.



[jorisvh]

Ziet er inderdaad een leuk projectje uit

Ik heb al wel gemerkt dat het best lastig is om op de zaagtafel een hoek van 30 graden in te stellen. Er is een gradenboog op de oplegtafel geplakt, maar die is natuurlijk niet erg precies dus het heeft me een flink aantal aanpassingen gekost voor het resultaat acceptabel was.

Je kan een stukje, hoe groter hoe beter, restplaatmateriaal nemen en telkens zagen en de gezaagde kant tegen de aanslag draaien. Als je rond bent moet het stuk wat je er af zaagt een constante breedte hebben.
Als er 1,5mm breedteverschil is over een zaaglengte van 50cm, is er een afwijking van 0,5mm (1,5mm gedeeld door 3 hoeken) per 0,5m. Dan moet de aanslag op een afstand van 1m van de zaag 1mm versteld worden.
(dit is een veralgemening van de 5-snede methode om de haaksheid van je dwarsaanslag te checken, daar wil je 90 graden en dan moet je de afwijking delen door 4).

Als ik op foto's kijk dan moet de zitting eigenijk een paar graden naar binnen toe lopen, maar het is me nog niet gelukt om dan de benodigde zaaghoeken te berekenen. Het is in ieder geval niet de standaard 60 graden maar je moet dan een dubbel verstek hebben

Er circuleert hier ergens een link naar een calculator voor compound miters. Wat de hoeken betreft is het eigenlijk een zeer platte pyramide op z’n kop.
Dus, ik denk dat die het antwoord gaat geven.
Wat me niet duidelijk is op de foto’s is of de poot verticaal staat. Als dat zo is, is de verbinding tussen zitvlak en poot ook nog een specialleke.



[mathieu]

Vroeger werd eerst een tekening op ware grote gemaakt. Vroeger is tot zo een 30 jaar geleden,voor de intrede van rekenmachines en ontwerpsoftware. Meubelmakers waren geen wiskundigen. Als je het ontwerp op ware grote tekent komen alle hoeken en maten vanzelf te voorschijn. Afmetingen worden dan niet berekend maar simpel opgemeten vanaf de tekening. Een hoek wordt overgenomen met de zweihaak.



[Musicus]

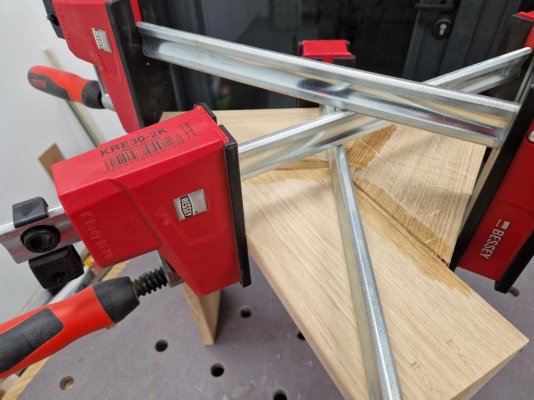

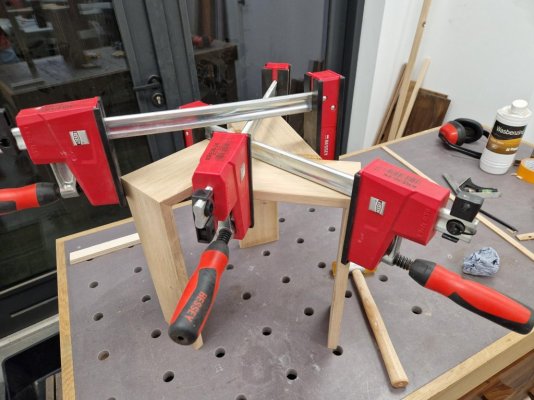

Gisteren heb ik de splines (veren?) geplaatst en net heb ik de 3 delen aan elkaar gezet. Nog wel even een gepuzzel hoe je dit nou goed kan klemmen. Als je teveel druk op 1 kant zet krijg je juist aan de andere zijde een kier. Rustig aan is dus het devies.



[ZotVanHout]

komen die donkere stroken door met water afstrijken van de lijm ?



[Musicus]

komen die donkere stroken door met water afstrijken van de lijm?

Ja klopt. Omdat het een groefje is heb ik het meteen weggehaald anders wordt het later zo'n gedoe om dat weer mooi te krijgen.
