Sinds eind vorig jaar ben ik in het bezit van een UJK Parf Guide MK2 systeem voor het maken van benchsholes in een werkbank. In het verleden heb ik wel eens pogingen ondernomen om op een goedkopere wijze te komen tot een vergelijkbaar resultaat. En eigenlijk was ik daar ook weer mee bezig, totdat eind vorig jaar de prijs naar beneden ging van 260- naar 200- euro.
Inmiddels heb ik mijn (nieuwe) werkbank voorzien van een gatenpatroon, waar ik, afgezien van wat fouten van mijn kant, wel tevreden over ben.
Het systeem zelf is wel genoeg bekend, dat ga ik hier niet herhalen. Mijn verwerkwijze was dat ik geprobeerd heb twee zaken te combineren. Daartoe heb ik een plaat 10 mm Okoume geklemd om mijn (tijdelijke) werkblad van melamine spaanplaat. Over het waarom verder op meer. Het resultaat in de plaat Okoume was prima, maar toen ik nadien het resultaat in de onderliggende plaat melamine wilde gebruiken, bleken er veel van de geboorde gaten niet in lijn te zitten.
Achteraf is het vrij eenvoudig te bedenken waarom het mis ging: de gaatjes worden niet exact loodrecht op het blad geboord. De gaatjes worden geboord met een boorhouder die je in een vrij dunne (3 mm) liniaal steekt. Ook het contactoppervlak tussen de liniaal en de boorhouder is kleiner dan de hoogte van de boorhouder, zodat het vrijwel niet te voorkomen is, dat de boorhouder tijdens het boren een klein beetje scheef gaat.
Een tweede punt waar ik tegen aan liep was de nauwkeurigheid van de 20 mm gaten. De 20 mm boor heeft aan de onderkant een kleine snijder/ruimer die in het geboorde 3 mm gat valt. Misschien dat het probleem in MDF minder speelt, maar in een plaat Okoume merk je dat de boor soms een klein beetje gaat zoeken. Het resultaat is een gat dat enkele honderden van een mm ruimer is en merkbare speling heeft. Waar de pinnen in de 3mm gaten altijd spelingsvrij vast zitten, merk je bij het boren van de 20 mm gaten, wanneer je gebruik moet maken van omliggende 20 mm gaten, dat er soms dus te veel speling is.
Ik heb ook een Wolcraft rijboorsysteem. Dat systeem kost slechts 65 euro, maar heeft een heel veel betere liniaal dan het Parf Guide systeem. De liniaal is veel dikker en veel stijver. Het Parf Guide Systeem zou beter functioneren met een dergelijke liniaal. Wanneer er gekozen wordt voor gaten van 5 mm en de 20 mm boor geen snijder heeft maar een ronde punt (eventueel licht conisch) van eveneens 5 mm, dan is de 20 mm boor daadwerkelijk gefixeerd in het blad en kan niet meer zoeken. De liniaal kan dan worden voorzien van een hulpliniaal om middels Pythagoras de haaksheid te verkrijgen.
Een derde punt wat ik niet onvermeld wil laten is de verpakking. Het systeem is weliswaar goed verpakt voor transport, maar daar is wel alles mee gezegd. Ik snap dat een bewaardoosje ook weer geld kost, maar nu zit elke eigenaar met het zelfde probleem: een hoop losse onderdelen die je bij elkaar moet zien te houden.
Het idee van de plaat Okoume is mijn oorspronkelijke idee dat wanneer je een mal hebt met 20 mm gaten, deze je eenvoudig kan kopiëren met een frees met bovenlager. Dit heeft meerdere voordelen ten opzichte van het Parf Guide systeem. Bij het Parf Guide Systeem ben je min of meer gedwongen je hele werkbank van kleine gaatjes te voorzien. Achteraf 20 mm gaten bij maken, is beperkt mogelijk en ook moet je in complete rijen werken, omdat je omliggende gaten als referentie gebruikt. Daarbij is zeker MDF een aanslag op je 20 mm boor. Die kun je weliswaar gewoon vervangen, maar wel tegen de prijs van 1/3 van de complete set. Een ander bezwaar je voor elk te boren 20 mm gat de oranje boorhouder weer moet verplaatsen. Dit gaat niet altijd even gemakkelijk en kost tijd.
Omdat de gaten in mijn werkbank verkeerd zaten, heb ik mijn blad dus uiteindelijk met bovenstaande methode gerealiseerd. De plaat Okoume heb ik van 20 mm gaten voorzien, op de werkbank geklemd, de 20 mm gaten voorgeboord, zodat de freesbit er door heen kon, en zo de gaten gekopieerd. De reeds gerealiseerde gaten heb ik gebruikt om de mal te verschuiven. Soms zat er een klein beetje speling op de mal, maar door verschillende gaten te proberen, werd altijd wel een positie gevonden die wel geheel spelingsvrij was. Met behulp van de zaagliniaal kon ik ook nog controleren met gaten buiten de mal.
Uiteindelijk heeft mij dat een prima werkblad opgeleverd, met wel die enkele foutjes. De eerste fout die ik maakte, was een rij gaten van 20 mm boren met het Parf Guide systeem. Toen had ik nog niet in de gaten dat de kleine gaatjes verkeerd waren. De tweede fout was dat mijn bovenfrees op enig moment ging draaien toen ik de stekker er in deed en de derde fout was dat de frees op enig moment los zat.
Mijn conclusie is dat ondanks dat het beter zou kunnen, het resultaat in de plaat Okoume voldoende nauwkeurig is en het Parf Guide Systeem zijn belofte wel waar maakt. Maar perfect is het systeem ondanks de verbeteringen ten opzichte van de eerste versie nog zeker niet. Als ik kijk naar hoe ik mijn blad uiteindelijk heb gerealiseerd en dat ik daarvoor dus geen Parf Guide Systeem meer nodig heb, denk ik dat ik dat het Parf Guide systeem binnenkort weer in de verkoop gaat. Voorlopig kan ik uit de voeten met mijn mal, en anders koop ik ooit nog wel weer een Parf Guide. Ondertussen ben ik ook nog steeds aan het broeden om zonder Parf Guide een mal te maken. Daarvoor heb ik tenminste nog twee kansrijke ideeën.
Nog wat foto's:

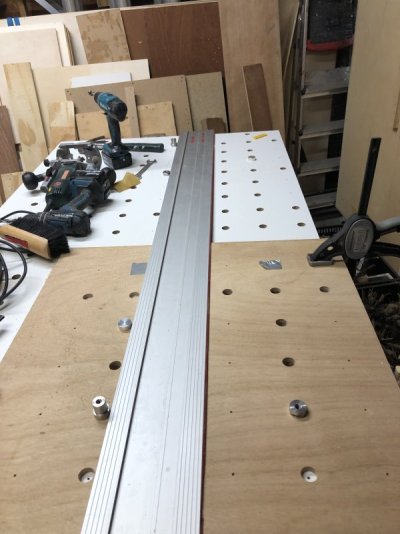

Controle van de uitlijning van de mal. De tape betreft twee gaten die verkeer waren gegaan. Door de liniaal links en rechts van de benchdogs te leggen en dat op twee rijen, was ik er 100% zeker van dat de mal goed lag.

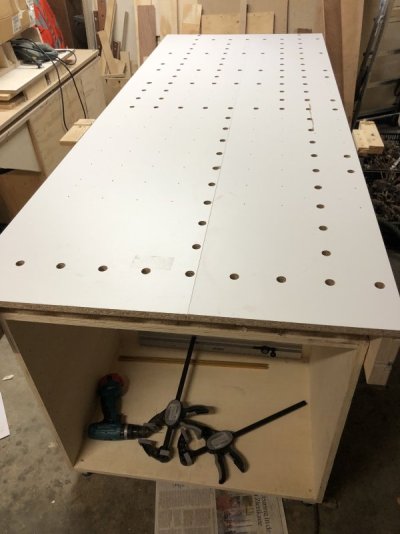

En het voorlopige resultaat. De gaten zijn wat random, maar bij gebruik van de zaagliniaal sta ik op de foto links en bevindt het te behouden werkstuk zich op het achterste deel van de tafel (op de foto) daar is de behoefte aan klemmen het grootste.
