machineschakelaars 5 pinnen

[ornament]

Hallo Allen,

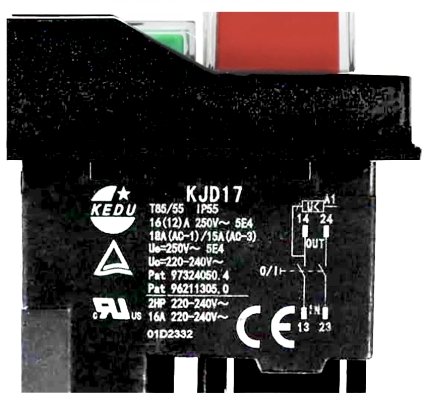

in de zoektocht naar een andere machineschakelaar verschenen er schakelaars met 5 pinnen.

naar het schema kijkend zou je ook enkel de pinnen 13 , 14, 23 en 24 kunnen gebruiken , indien een schakelaar met 4 pinnen gewenst is?

Waar dient die A1 pin voor?

groeten

Ornament
www.houtsnijden.eu

l



[ZotVanHout]

snel + voor de vuist weg
ik denk dat 'A' voor contactor of afstandsschakelaar gebruikt wordt
voor een antwoord in meer detail, moet ik in de boeken duiken



[thomasz]

Hierbij een link naar een gegevensblad waar een 4 en een 5 polige naast elkaargetekend zijn.
Bij een 5 polige kan je tussen pen 24 en A1 nog een noodschakelaar en/of thermisch kontakt bedraden.
Gebruik je die mogelijkheid niet dan pen A1 vastmaken aan pen 24 zodat bij indrukken van de 'aan ' knop de overnamespoel wordt bekrachtigd.
Sluit je A1 niet aan, dan moet je de 'aan' knop ingedrukt houden.

Insert switch KB-01-KT (replacement for Kedu KJD17, DKLD DZ-6)

Insert switch Klinger & Born KB-01-KT, Switch with zero voltage release, With and without coil connection

www.kahlhorn.com



[ornament]

Dank jullie,

Daar kan ik wat mee.

groeten

Ornament
