Lr 32 gatenrij systeem (DIY)

[3dmazter]

Vandaag is het eindelijk zo ver dat ik mijn inspanningen welke in het diepste geheim hebben plaatsgevonden (was gewoon in mijn schuur) zal openbaren aan de mede forummers.

Ik heb namelijk een LR 32 achtig systeem gemaakt welke op alle zaagrails passen (iig makita en festool) zonder hiervoor ook maar 1 gat in de rail te boren.

Men neme.
1 aluminium strip van 1400mm lang (of net zo lang als je rail is)
Die moest ik op de juiste breedte maken omdat het geen standaard maat is.
Kopieerfrees in de freestafel.


Mal maken om de alu stip in te klemmen.


Strip in de mal en vast klemmen met de schroeven.


Het geheel langs de frees halen in kleine laagjes want het hapt nogal.



Maar uiteindelijk is ie strak.


En op de juiste maat


Dan aan het einde 16m aftekenen voor de locatie van het 1e gat

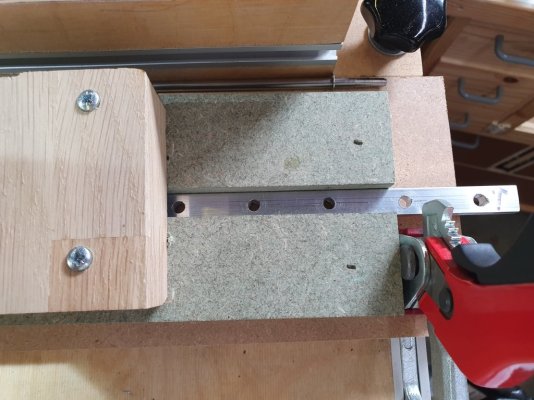

Ik heb voor de kolomboor een mal gemaakt om gaten op 32mm center te boren dmv een geleider waar de alu strip in past.
Een blok hout met een metalen 6mm pen elke in de 6mm gaten valt die er voor geboord zijn.


Gaatje boren, strip opschuiven tot de pen in het geboorde gat valt en weer boren en tada 32mm gaten rij.



[3dmazter]

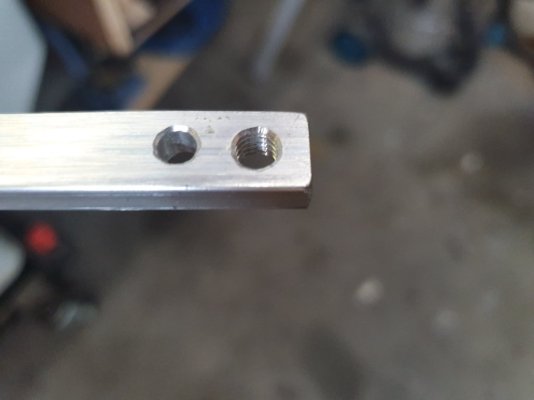

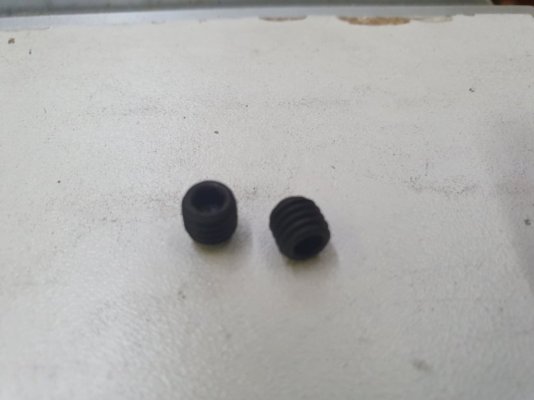

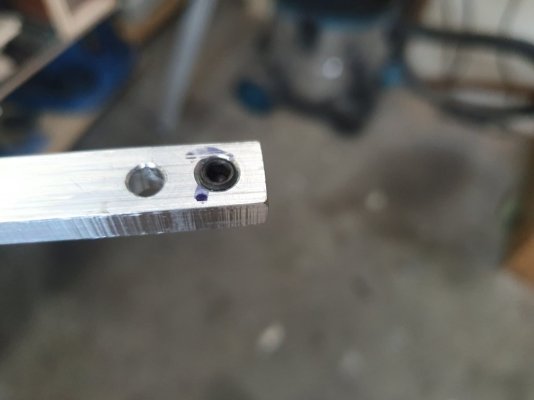

Gaten boren en tappen voor de stelschroeven om de strip in de lineaal vast te zetten.

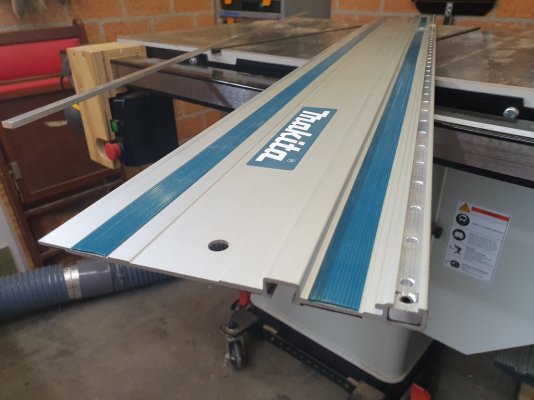

Strip in de rail schuiven en vlak met de rand vast zetten.



[3dmazter]

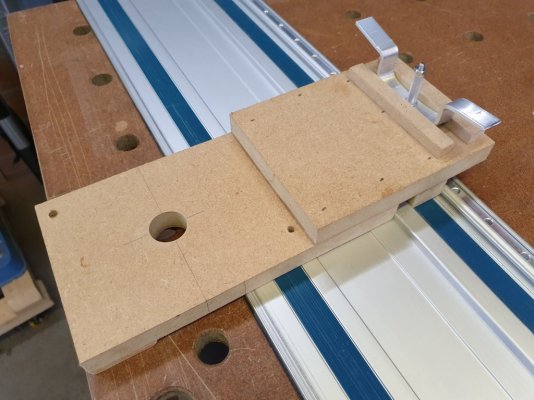

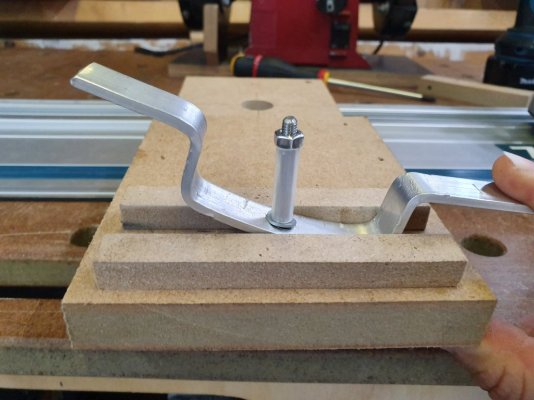

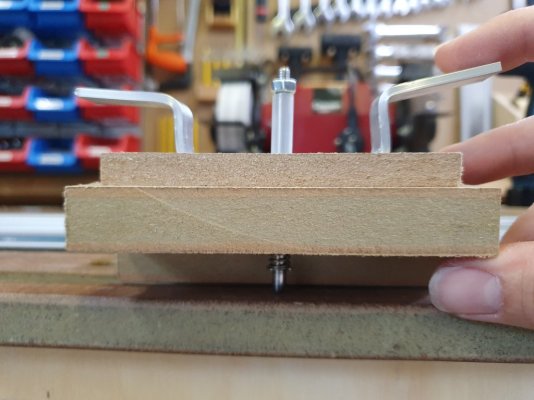

Test apparaat gemaakt om de frees langs deze rail en gaten te bewegen gebaseerd op de festool LR 32 frees plaat



hendel indrukken is pin uittrekken en opschuiven.


Pen is geveerd. en wil naar beneden.



[3dmazter]

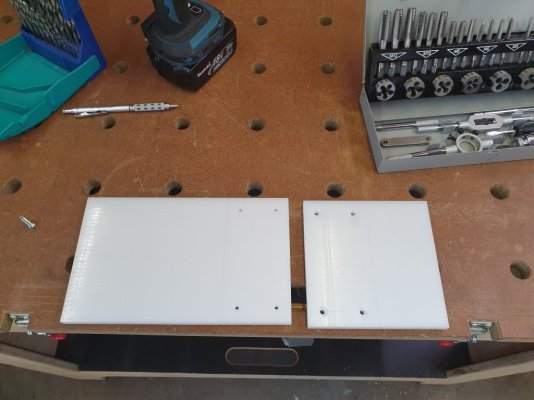

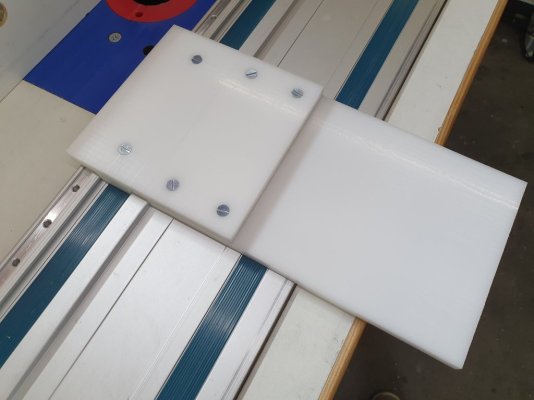

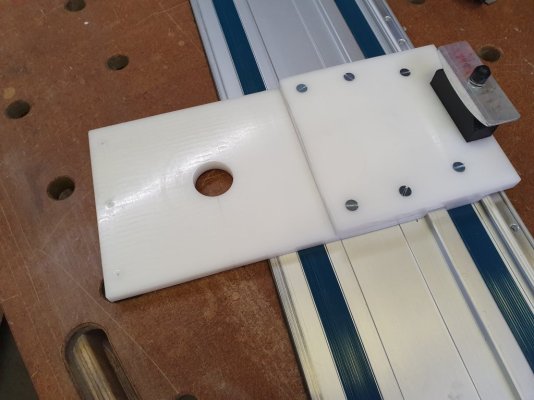

Dit werkte prima dus de echte freesplaat gemaakt van HDPE plaat.

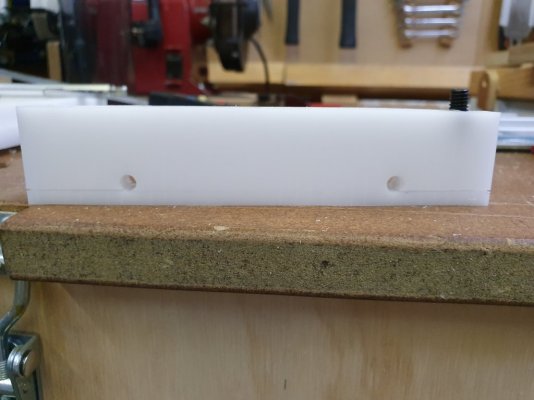

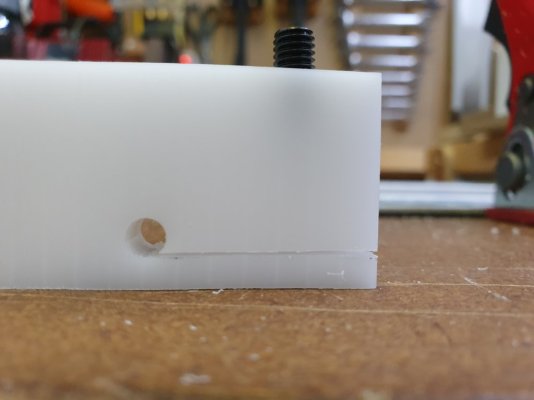

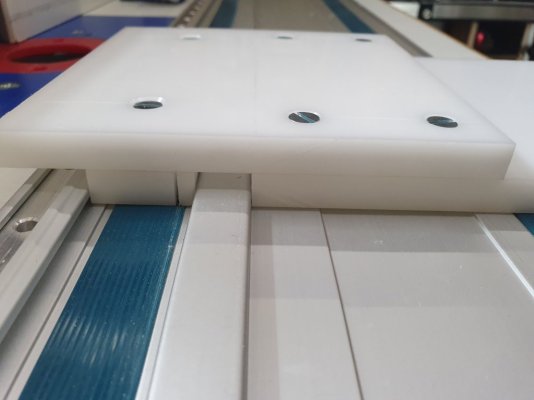

Gelijder maken welke nagesteld kan worden met stelschroeven om de speling op de rail uit de plaat te halen.




Andere onderdelen gemaakt


Alles aan elkaar

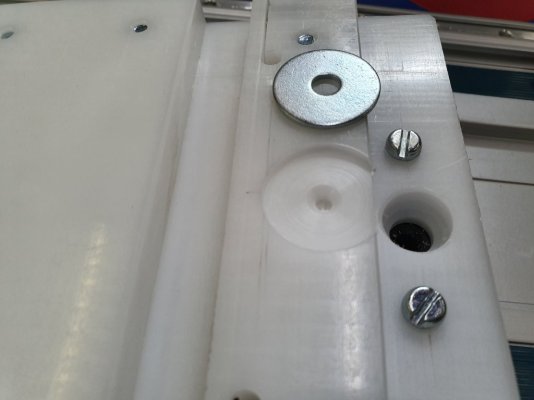

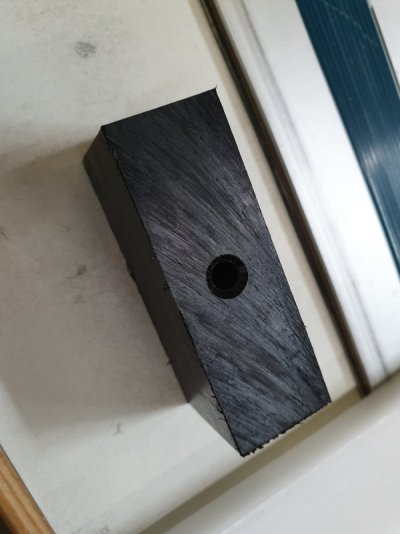

blokje om de pin recht te geleiden.

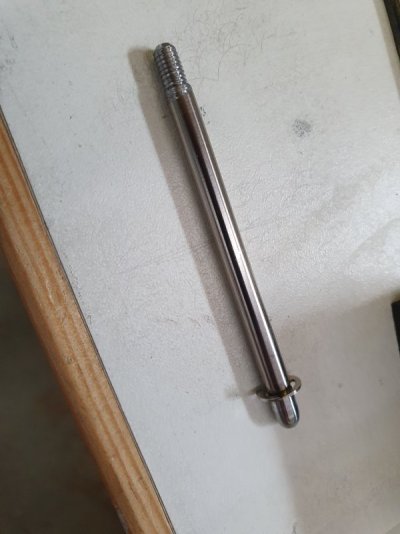

Pen met bolle kop en schroefdraad komt uit een printer en is een papier rol (6mm)

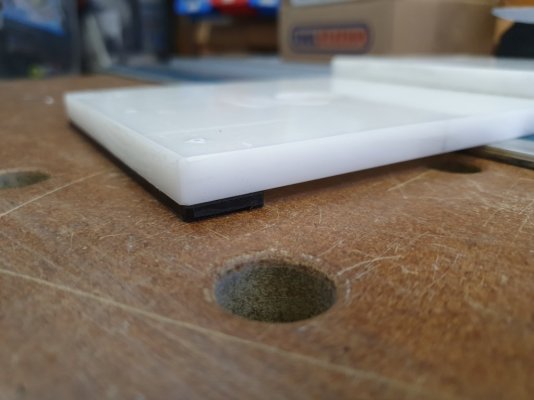

Ring onder de freesplaat zodat hij achter het makita rail randje blijft hangen.



[Superkees]

Leuk. Ik ben ook een tijd bezig geweest om op vergelijkbare manier op vaste afstand gaten te maken. Maar mijn ervaring is tot nog toe dat het net niet nauwkeurig genoeg is, omdat er wat bij jou pen heet, net te veel speling zit. Maar dat brengt mij wel op het idee dat wanneer je het blokje waar je pen in zit, ook van metaal maakt, en daar steeds een winkelhaak tegen aan zet, ik nog wel verder kan komen qua nauwkeurigheid.

Hoe ervaar jij de nauwkeurigheid?



[3dmazter]

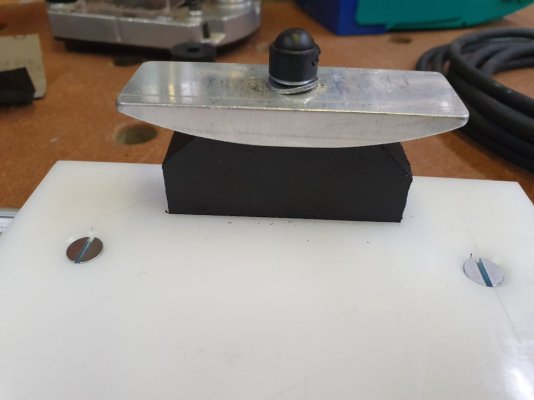

Aluminium koker afgezaagd en geschuurt tot wipper.


Plaatje onder het uiteinde om de frees recht te houden.


Gat in de freesplaat exact in lijn met het gat in de rail om de frees te monteren mbv een kopieer ring (30mm)

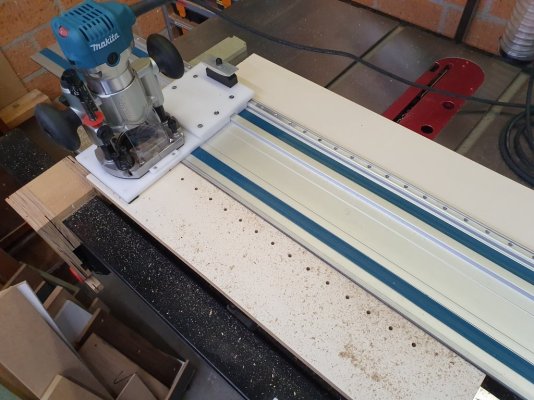

Frees erop en bij elk gat klikt te pin in de alu strip met gaatjes.
Frees naar beneden duwen wipper indrukken en freesplaat doorduwen naar volgende gat.

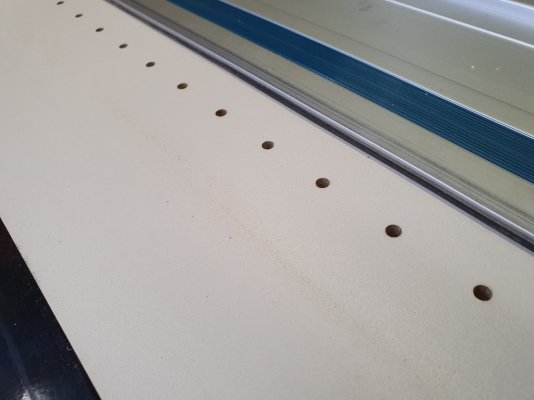

resultaat.


32mm gaten rij voor kasten.
Dit stukje duurde ongeveer 20 seconden.



[3dmazter]

Leuk. Ik ben ook een tijd bezig geweest om op vergelijkbare manier op vaste afstand gaten te maken. Maar mijn ervaring is tot nog toe dat het niet niet nauwkeurig genoeg is, omdat er wat bij jou pen heet, net te veel speling zit. Maar dat brengt mij wel op het idee dat wanneer je het blokje waar je pen in zit, ook van metaal maakt, en daar steeds een winkelhaak tegen aan zet, ik nog wel verder kan komen qua nauwkeurigheid.

Hoe ervaar jij de nauwkeurigheid?

Pen zit heel strak in het blok eikenhout.
omdat een boor nooit exact 6mm is en die printer as wel zat ie erg klem.
moest em met de boormachine draaiend in het gat doen om zo perfecte passing te krijgen.
beetje wax erop en gaan.
en altijd de alu strip aanduwen naar rechts voordat je deze vastzet om het volgende gat te boren.
Tip! test eerst op een stukje alu stip om de gaten op 32mm uitelkaar te krijgen.



[Rt058]

Dat is wel een handige aanvulling voor de geleiderail. Goed uitgedacht. Pas maar op dat Woodpeckers of TSO products niet met je idee aan de haal gaat.



[chevy66]

Mooi gemaakt, maar op mijn geleiderail zit die groef niet. Die kwamen pas later, zodat je de railen met twee verbinders kon koppelen.



[Jeweetje]

Mooi bedacht en goed uitgewerkt. Bedankt voor je duidelijke verslag.
Hier kun je patent op aanvragen .
