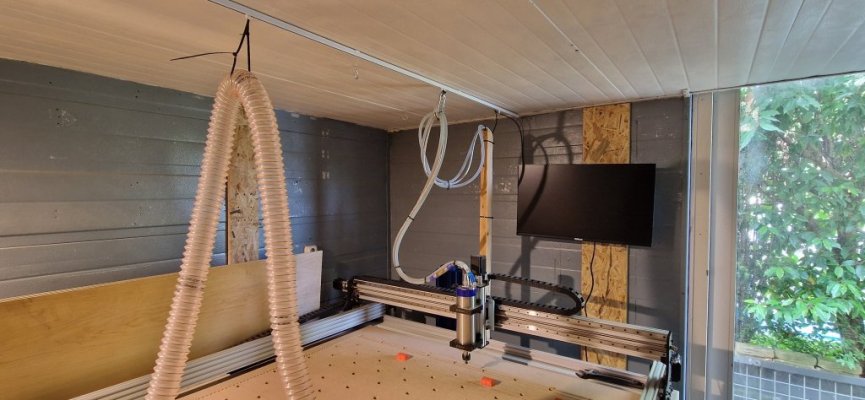

Sinds een krappe twee jaar draait er bij mij een Killerbee (1500x1500), met een watergekoelde spindel, een Huang Yang inverter en de xProV5 controller. Aansturing via bCNC op een Raspberry. Tekenen doe ik trouwens in FreeCAD.
Draaide prima, maar was qua opbouw van de elektronica wel een zootje. Afgelopen anderhalve week besteed aan het fatsoeneren daarvan (ook getriggered door het feit dat ik de garage moest opruimen i.v.m. de komst van een thuisaccu). Loopt nu, na een dom aansluitfoutje (zie mijn vorige draadje) weer prima.

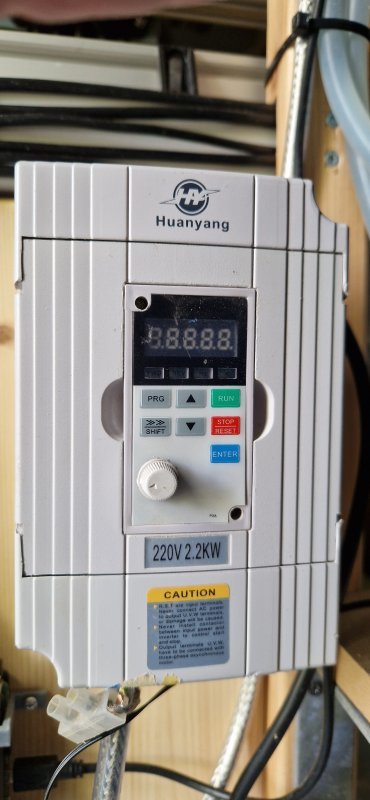

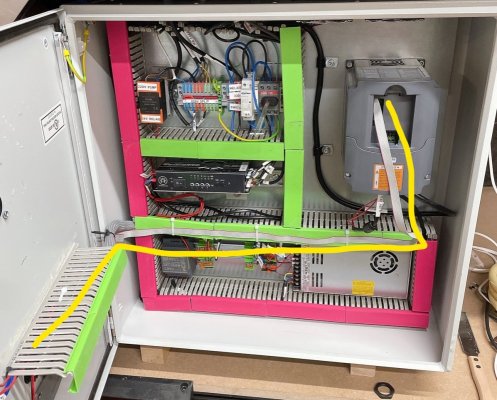

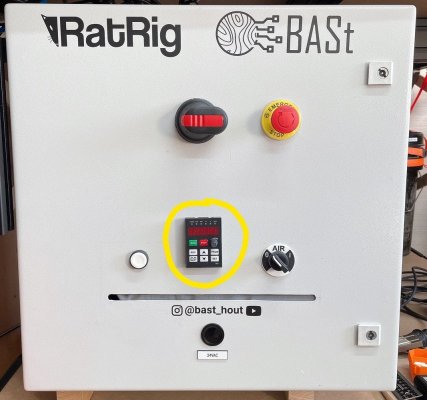

Tot nu toe bediende ik de spindel simpelweg via de potmeter op de Huang Yang, maar daar kan ik nu moeilijker bij (zie de foto's). Dus wil ik die via de xProV5 aansturen, middels de 10v verbinding. De draadjes aansluiten is eenvoudig, maar er moet eerst zowel op de xPro als op de inverter het nodige ingesteld worden. Ik heb wel een idee hoe dat moet, maar als er hier iemand is die daar ervaring mee heeft zou ik graag zijn of haar kritische blik daarover op prijs stellen.
Hoe ik denk dat het moet:
Op de xPro: (zie de xPro wiki)
Graag jullie ommentaar!
Draaide prima, maar was qua opbouw van de elektronica wel een zootje. Afgelopen anderhalve week besteed aan het fatsoeneren daarvan (ook getriggered door het feit dat ik de garage moest opruimen i.v.m. de komst van een thuisaccu). Loopt nu, na een dom aansluitfoutje (zie mijn vorige draadje) weer prima.
Tot nu toe bediende ik de spindel simpelweg via de potmeter op de Huang Yang, maar daar kan ik nu moeilijker bij (zie de foto's). Dus wil ik die via de xProV5 aansturen, middels de 10v verbinding. De draadjes aansluiten is eenvoudig, maar er moet eerst zowel op de xPro als op de inverter het nodige ingesteld worden. Ik heb wel een idee hoe dat moet, maar als er hier iemand is die daar ervaring mee heeft zou ik graag zijn of haar kritische blik daarover op prijs stellen.
Hoe ik denk dat het moet:
Op de xPro: (zie de xPro wiki)
- Laat het spindeltype op PWM
- zet met $GCode/MaxS of $30 24000 max RPM van mijn spindel
- geef commando M3=24000, en controleer met een voltmeter of de uitgangsspanning op de 0-10V aansluiting 10 volt is; regle evneuteel bij met potmeter in de xPro
- druk op PRG
- druk op pijl-naar-boven tot F0 in het display verschijnt
- druk op ENTER
- druk op pijl-naar-boven tot F0.02 verschijnt (frequency command selection)
- druk op PRG (ik verwacht dat nu 0 in het display verschijnt: standaard bediening via de knop op het toetsenbordje)
- druk op SHIFT, en dan op pijl-naar-boven zodat 1 in het display verschijnt: bediening via lijn Analoog AI1
- druk op ENTER: F0.02 verschijnt weer
- druk 2 maal op PRG
Graag jullie ommentaar!
