Jaren geleden ben ik begonnen met een kleine werkbank in de hoek van de schuur en een scheppach TKU zaagtafel. Inmiddels is de boel uitgegroeid tot een heuse verzameling maar is m'n schuur nu echt een allegaartje wat betreft kasten, werkbank, zoldertje enz. Geen een machine is gemakkelijk te pakken en op te bergen, daarnaast zorgt een diversiteit aan gereedschapskisten ook niet bepaald voor efficiënt ruimtegebruik.
Sommige mensen opperen dat ik m'n schuur moet uitbreiden maar ik houd hem zo groot als hij is, ik weet zeker dat het hier in moet passen.
Hier de huidige bende:
Hieronder een verslag met de plannen. Over sommige dingen ben ik niet helemaal uit en soms blijven de gedachten steken op één oplossing. Dus voel je vrij om advies/commentaar te leveren, (behalve het advies om groter te gaan..)
De feiten:
Vloeroppervlak: 319x 246cm
Hoogste punt schuin dak: 318cm
Laagste punt schuin dak: 249cm
De wanden van de schuur zijn van 44x44mm regels icm rabbat. (belabberde kwaliteit en waterdoorlatend...)
Machinepark: HBM kolomboor met kruistafel, Inca lintzaag, Inca Compact(ja deze houd ik voor het fijne werk), Inca vlakvandikte, Hegner schuurschijf, Hegner Polycut figuurzaag, Startrite zaagtafel met ingebouwde freestafel afmeting 130x70cm, zelfbouw stofafzuiging. (Ja, dat gaat passen..)
De wens:
- De gehele schuur van binnen beplaten met OSB of Underlayment, (18mm, voor de stijfheid van de constructie ivm gewicht in de hoogte)
- Één lange werkbank met alleen de kolomboormachine daarop.
- Al het overige, gereedschap en andere zooi in Sortimo L-Boxx'en.
- Niets meer op de vloer behalve de zaag/freestafel zodat de fietsen normaal in de schuur passen.
Mijn plan:
- Dmv plaatmateriaal een loeisterke systainerkast maken vanaf 2m van de grond boven de werkbank. tot boven in de nok en over de hele diepte van de schuur. Dan is er ruimte voor in iedergevaal 6 kasten van 1m hoog. In die kasten wil ik de latjes schroeven om de kisten gemakkelijk te pakken. Deze kast moet in het midden dmv een balk (oranje) aan de middenbalk van de schuur vast gezet worden om te voorkomen dat het hele dunne wandje naar buiten "spat". Het "doos" idee van deze kasten moeten voor de stijfheid en sterkte zorgen. Deze kast hangt niet alleen aan de 44x44 regels van de schuur maar staat ook op het plaatmateriaal. Al met al zal ik voor dit idee tussen de 12 en 15 platen nodig hebben wat tegenwoordig aardig in de papieren loopt...
- Alle machines onder de 50cm diepe werkbank parkeren en wel zo dat ze met een simpele handeling gebruiksklaar zijn.
De werkbankhoogte is net iets onder de hoogte van de zaagtafel (90cm) en heeft een dik blad van minimaal 4cm, dat kan van 2x18mm multiplex of van massief hout met een plaatje mdf er over. Over de de constructie van de werkbank ben ik niet helemaal uit, als jullie hier tips voor hebben hoor ik het graag.
Helaas past de Inca lintzaag niet onder de werkbank ivm de hoogte, daarom wil ik de werkbank onder de kolomboor 5cm hoger plaatsen zodat de lintzaag daaronder past. Voor de lintzaag wil ik nog een mooie systeem verzinnen om het gemakkelijk op een onderstel te krijgen welke gedeeld moet worden met de Inca compact zaagtafel als jullie tips hebben hoor ik het graag.
Vervolgens komen alle machines op één of andere kar onder de werkbank.
De zogenaamde flipover-base ideeën zette mij aan het denken om toe te passen voor bijvoorbeeld de schuurschijf en de Inca Compact maar daardoor krijg ik waarschijnlijk geen mooie werkhoogte, dit idee zit nog in de broedmachine.
Wat inmiddels wel uitgebroed en gebouwd is, is het onderstel voor de Inca vlakbank. Dat ding heeft echt een onhandig vloeroppervlak door z'n uitstekende motor en deze moest en zou onder de werkbank passen. Uiteindelijk heb ik zitten rekenen en passen en is er een mooie oplossing uitgekomen. Hierbij kunnen er zelfs twee lades of L-Boxxen onder de werkbank gemonteerd worden naast de motor. Hieronder zie je de uitwerking.
-Aan de lage kant van de schuur maak ik gedeeltelijk een open zoldertje voor de opslag van hout en om mijn afzuigkist in weg te werken.
Al met al heb ik de volgende vragen:
-Is de constructie voor de kastenwand sterk genoeg?
-Van welk materiaal kan ik de werkbank het beste maken
-OSB of underlayment? Of iets anders, en hoe dik dan?
-Hoe kan ik mijn machines snel gebruiksklaar hebben.
Hieronder twee schetsen met de doorsnedes van de schuur.
Zaagtafel:

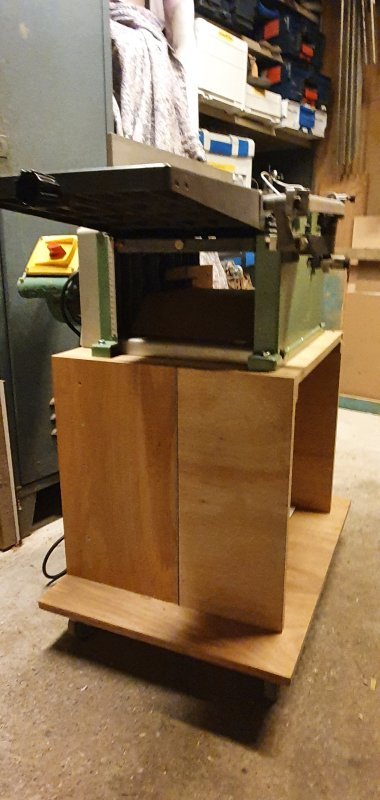

Vlakvandiktebank onderstel:
