Juiste frees voor groef voor klemmen

[Jasper van der Sluijs]

Hallo allemaal,

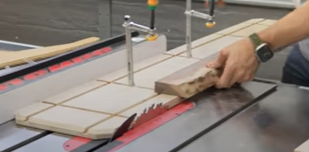

Ik ben een hobby klusser en zou graag een jig willen maken die ik online heb gezien:


Nu heb ik klemmen van makita voor de rails van de invalzaag.
Is er een freesje dat aangeraden wordt voor deze klemmen?

Ik hoor graag jullie tips.



[chevy66]

T groef frees 12,7 x 6,35 x8



[thomasz]

Ter aanvulling:

T-Groeffrees HW S=8 D=12,7x6,35 ENT, ENT17731

T-Groeffrees HW S=8 D=12,7x6,35 ENT - ENT T-Groeffrees hardmetaal HW, voor universele sleuven met T-profiel. Schachtdiameter S=8 mm.

bovenfrezenshop.nl



[Jasper van der Sluijs]

Bedankt! En is er dan nog een aanbevolen plaatdikte en diepte voor de groef?



[chevy66]

De dikte van je plank, gaat van je zaaghoogte af. Je kan dat dus zelf het beste beoordelen aan de hand van jouw eigen zaagtafel en de dikte van het hout dat je wil zagen. Daaruit volgt dan hoe diep je de t gleuf kan maken.



[Hunto]

In ieder geval de groef niet dieper maken dan een halve plaatdikte.
Wordt in het filmpje waar je de afbeelding van hebt geen afmeting genoemd?



[Jasper van der Sluijs]

In ieder geval de groef niet dieper maken dan een halve plaatdikte.
Wordt in het filmpje waar je de afbeelding van hebt geen afmeting genoemd?

Nee helaas niet. En daar gebruiken ze ook een dovetail bit voor een ander type klemmen.



[Hunto]

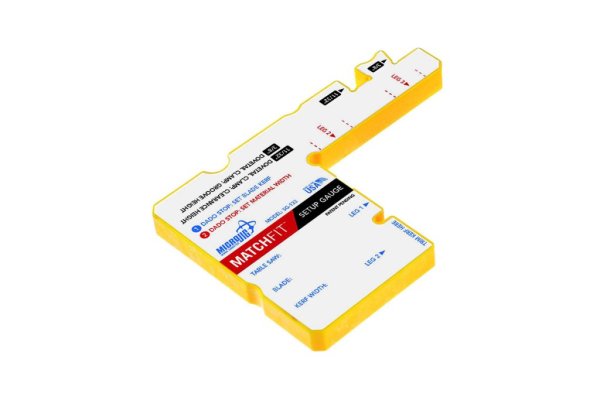

Volgens mij komt jouw plaatje van dit systeem: Microjig matchfix
De zwaluwstaarten worden niet dieper gezet dan 3/8” (Ca 9mm). Ik denk dat je dat ook voor je t-groef (t-slot) kan aanhouden.



[RVester]

In ieder geval de groef niet dieper maken dan een halve plaatdikte.
Wordt in het filmpje waar je de afbeelding van hebt geen afmeting genoemd?

Waar komt de 'halve plaatdikte' vandaan? Ik snap dat je wat stijfheid over wil houden, maar eigenlijk heb je die alleen nodig voor opslag, tijdens gebruik ligt de plaat vlak op de zaagtafel. In principe lijkt het me prima als je een 4mm dikte overhoudt.



[Hunto]

Waar komt de 'halve plaatdikte' vandaan? Ik snap dat je wat stijfheid over wil houden, maar eigenlijk heb je die alleen nodig voor opslag, tijdens gebruik ligt de plaat vlak op de zaagtafel. In principe lijkt het me prima als je een 4mm dikte overhoudt.

Dat moet een ieder voor zichzelf weten. Zolang ik nergens kan vinden wat de dikte mag zijn, ga ik voor “better save than sorry”. Met zagen en frezen kunnen er dusdanige ongekende krachten (ongewild) vrijkomen, dat ik het lot niet ga tarten. Vandaar dat ik voor de (circa) halve plaatdikte zou gaan.



[Spaander]

Hallo allemaal,

Ik ben een hobby klusser en zou graag een jig willen maken die ik online heb gezien:
Nu heb ik klemmen van makita voor de rails van de invalzaag.
Is er een freesje dat aangeraden wordt voor deze klemmen?

Ik hoor graag jullie tips.

Ik heb ook 2 microjig klemmen en gebruik ze voor alles wat ik op een plankje vast wil zetten op mijn werkbank, bv. mijn slijpmachine enz.

Ik denk dat de groeven voor een normale klem wel eerder (op mdf) uitbreken i.p.v. een zwaluwstaart groef. Maar ik ben wel benieuwd of dat goed gaat.

Mvg.



[Wim ()]

Als alternatief kan je ook alu rail kopen met het profiel en dan heb je enkel een rechte groef nodig. Het wordt natuurlijk snel prijziger dan frezen maar de rail geeft wat stijfheid zeker als je ze lijmt. Want ik zou denken dat vlak blijven nogal belangrijk is voor de jig die jij wilt.

T-track 'B' 90 cm - Baptist

T-tracks, oftewel een aluminium T-profiel, kunt u onder andere gebruiken om uw eigen bovenfreestafel te maken. Maar u kunt ze ook gebruiken bij de WoodRat,

baptist.nl



[Jasper van der Sluijs]

Ik heb ook 2 microjig klemmen en gebruik ze voor alles wat ik op een plankje vast wil zetten op mijn werkbank, bv. mijn slijpmachine enz.

Ik denk dat de groeven voor een normale klem wel eerder (op mdf) uitbreken i.p.v. een zwaluwstaart groef. Maar ik ben wel benieuwd of dat goed gaat.

Mvg.

Ik vraag me dus af of het snel uitbreekt. Als je namelijk iets klemt duwt het geklemde materiaal de groef plat.
Maar welk plaatmateriaal kan ik het beste gebruiken voor zo een mal?



[Wim Kluck]

Op

Ik vraag me dus af of het snel uitbreekt. Als je namelijk iets klemt duwt het geklemde materiaal de groef plat.
Maar welk plaatmateriaal kan ik het beste gebruiken voor zo een mal?

Volgens mij heb je het mis. Ik denk dat de krachten elkaar opheffen. Dit in tegenstelling tot een T-track. Een t=track word onder het oppervlak van de plaat gemonteerd.



[RVester]

Dat moet een ieder voor zichzelf weten. Zolang ik nergens kan vinden wat de dikte mag zijn, ga ik voor “better save than sorry”. Met zagen en frezen kunnen er dusdanige ongekende krachten (ongewild) vrijkomen, dat ik het lot niet ga tarten. Vandaar dat ik voor de (circa) halve plaatdikte zou gaan.

Misschien is het fijn dat als jij niet kan vinden hoeveel vlees je moet overhouden, je ook geen getallen gaan verzinnen om die als vaste gegevens gaan rondbazuinen. Zo krijg je alleen maar meer ruis.



[Hunto]

Misschien is het fijn dat als jij niet kan vinden hoeveel vlees je moet overhouden, je ook geen getallen gaan verzinnen om die als vaste gegevens gaan rondbazuinen. Zo krijg je alleen maar meer ruis.

Zou jij mij aan kunnen geven waar jij die 5mm hebt gevonden die jij aangeeft?



[JanPr]

Stukje multiplex met werkstuk erop plakken met dubbelzijdig tape werkt ook uitstekend.



[RVester]

Zou jij mij aan kunnen geven waar jij die 5mm hebt gevonden die jij aangeeft?

In plaats van wijzen naar een ander zou het je sieren als je naar jezelf zou kijken, en zeker als iemand je ergens op aanspreekt.

En na een stukje begrijpend lezen zou ook je moeten kunnen concluderen dat "in principe lijkt het me prima" betekent dat het op basis van mijn eigen onderbuikgevoel is. Dan had je vast ook gelezen dat er 4 en niet 5mm stond.



[Hunto]

In plaats van wijzen naar een ander zou het je sieren als je naar jezelf zou kijken, en zeker als iemand je ergens op aanspreekt.

En na een stukje begrijpend lezen zou ook je moeten kunnen concluderen dat "in principe lijkt het me prima" betekent dat het op basis van mijn eigen onderbuikgevoel is. Dan had je vast ook gelezen dat er 4 en niet 5mm stond.

Ik begrijp jou reactie niet. Je verwijt mij dat ik mijn mond moet houden als ik de info niet kan vinden. Als ik jou vraag waar jij je info vandaan hebt, krijg ik weer een veeg uit de pan zonder de onderbouwing van jouw info. Bijzondere wijze van communicatie.
Mijn inziens is dit forum bedoeld om elkaar te helpen en niet medeformerende grond in te trappen als er een reactie wordt gegeven die je niet aanstaat. Al met al heeft TS geen bal aan die reactie en wordt hij niet wijzer. Het kan best zijn dat de helft van de plaatdikte een voorzichtige aanname is. Kritiek daarop sta ik voor open, maar niet op de wijze waarop het nu wordt gecommuniceerd en niet wordt onderbouwd.



[Wim Kluck]

Die dikte is niet echt van belang. Je klemt er hout boven en dan gebeurt er niets. Ik gebruik de microjig variant en heb nergens last van. Ik vraag me af of iedereen die reageert ervaring heeft met deze toepassing?
Ga je je klem andersom gebruiken dan kan het wel misgaan. Zolang het hout boven het metaal zit wat in de groef zit gaat het prima. Of je dan 4 , 6 of 12 mm diep freest, maakt niet uit.
