Na jarenlang lurken op het forum heb ik me voorgenomen om hier ook wat actiever mijn projecten te delen.
Een eerste project is meteen eentje voor twee veeleisende maar dankbare klanten: mijn kinderen. In hun slaapkamer hadden we bij de verbouwingen ruimte voorzien voor een ingemaakte kast. En die moest dringend (althans volgens mijn vrouw) ingevuld worden. De twee ruimtes waren identiek, dus de kasten konden dat ook worden - handig om te oefenen. Mogelijk zie je in de foto's dus ook twee ruimtes door mekaar.

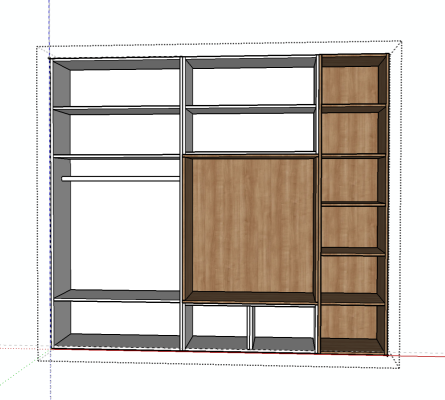

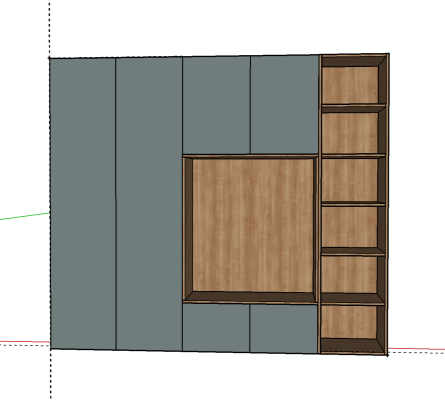

Eerst aan de slag met het ontwerp in Sketchup voor de juiste maten - met dank aan forumlid @Jenzz10 en de blum corpusconfigurator voor hints voor de afstand tussen. de fronten.
Enkele dingen die ik heb toegepast:
- Horizontale liggers 1mm naar binnen t.o.v. de verticale planken
- 2mm ruimte tussen de fronten
- Open kast-gedeeltes zijn 20mm dieper zodat ze gelijk komen met de fronten (18mm +2mm voeg tussen kast en front)
Omdat ik de achterwanden wou gebruiken om de kasten ook haaks te maken en voor het gemak heb ik ervoor gekozen om geen ruggroef te frezen maar ze gewoon op de achterkant te nagelen. Die hebben dus dezelfde grootte als de corpussen.
Met dit ontwerp heb ik dan een zaaglijst gegenereerd en plaatmateriaal besteld bij de houthandel. Ik heb het hout daar allemaal op maat laten zagen en afplakken, wegens gebrek aan paneelzaag en kantenlijmer bij mij thuis.

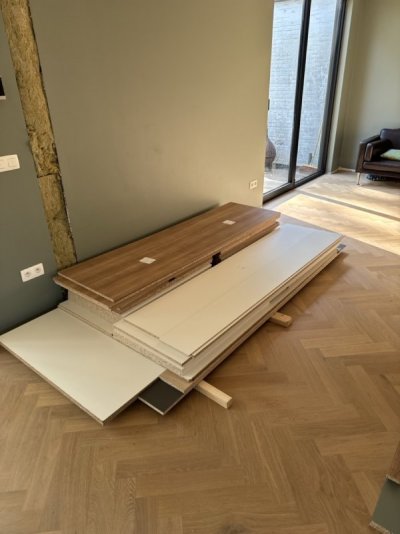

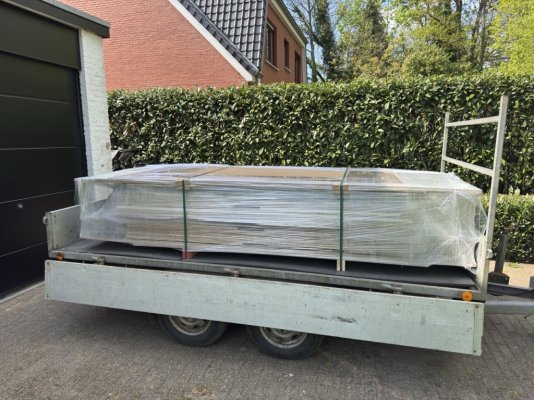

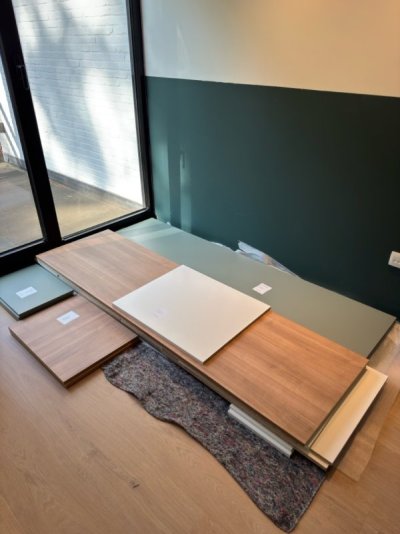

Enkele weken later kon ik dan eindelijk het langverwachte pakket ophalen en stockeren. Mijn werkplaats heeft geen stockageruimte, dus moest de speelkamer van de kinderen maar dienstdoen als opslag voor een tijdje...

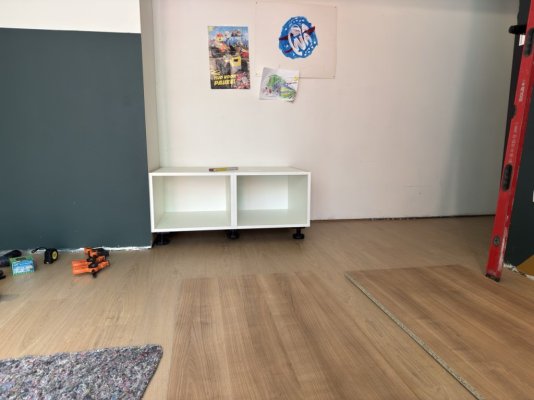

Dan begonnen met het kleinste stukje corpus eerst om te oefenen.
Ik heb te weinig foto's genomen van het in mekaar steken van de corpussen, maar de opbouw was als volgt: eerst de platen voorzien van enkele domino's in de hoeken zodat ik ze makkelijk bij mekaar kon houden, om ze dan vervolgens gewoon voor te boren en vast te vijzen met schroeven.
De corpussen staan op kastpoten. Daarbij goed gelet op het feit dat de poten de verticale platen steeds ondersteunen.

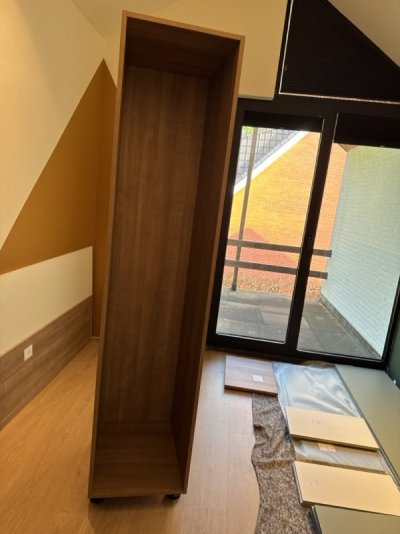

Na vertrouwen gewonnen te hebben met de kleinste corpus was het tijd om aan de grote verticale open kast te beginnen. Daar heb ik eerst heel het corpus in mekaar gezet:

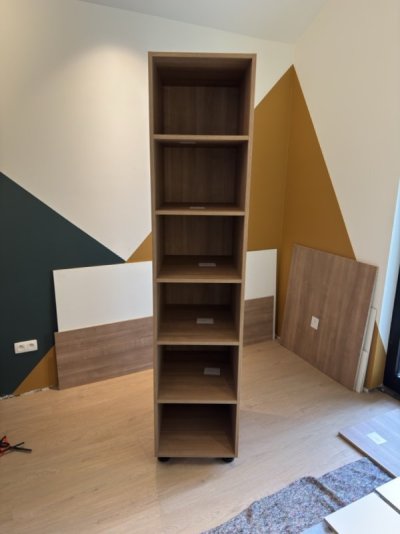

Om dan vervolgens de schappen (schabben? Horizontale planken?) te bevestigen. Die heb ik gewoon langs de buitenkant vastgeschroefd

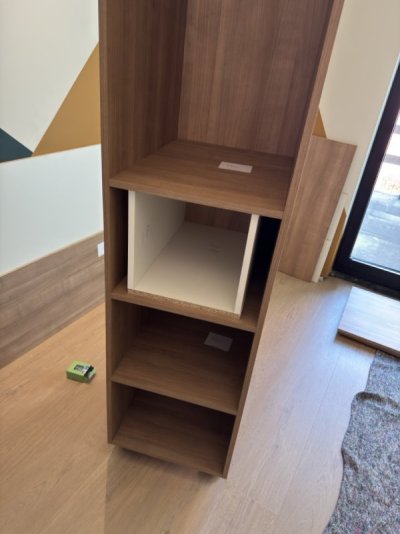

Volgens mijn logica zou op deze manier de lijn van de open nis in de bredere kast perfect moeten doorlopen in de planken hoge open kast, doordat ik de verticale verdelingen van de laagste corpus gebruikte om de hoogte te bepalen. De dikte van de houtmotief platen was echter heel licht verschillend van die van de witte platen - of van 18mm, dus het kwam toch niet ideaal uit. Voor de tweede kast heb ik eerst de kast met de nis gemonteerd en de vakkenkast ernaast gezet bij het monteren van de planken om zo zeker de lijnen op dezelfde hoogte te krijgen.
