Houten trapjes.

[tuoh]

De collega's in de loods staan al een hele tijd te klooien met omgekeerde emmers als trapje. Of, soms met een soort zelfgebrouwen misbaksel dat staat te wiebelen op drie poten, en waar je steeds mee dreigt om te kippen.
Daarom deze week maar eens begonnen om een paar betere opstapjes ineen te flansen.

Bouwmateriaal een paar stukken nieuw steigerhout, kwaliteit waaiboom

Omdat alles begint met een goed plan, maar eerst iets grofweg op papier gezet.
De detaillering en dimensionering van de diverse onderdelen komt wel in het werk.
Enkel de buitencontouren en de diverse hoekbepalingen zijn hier van belang.

Zit nog altijd in een periode waarbij ik enkel krommingen wil zien, daarom de strooklat nog maar eens tevoorschijn gehaald.


De treden klaar voor verdere bewerking.


Omdat een gewenste kromming er net niet in paste, de stukken maar wat verbreed waar nodig.


Kromme trapboom(pjes), wel eerst de treden afgeschreven op het rechte stuk hout.


Een handje geholpen met de spookschaaf.


Daarna wat domino's erin en de complete zijkanten gelijmd.
`
Met dit als voorlopige eindresultaat.



[antwerpenpjvan]

Ben benieuwd naar de rest!



[Joost79]

Ziet er top uit!

overigens lijkt op de tekening de kromming in de achterste poot groter, of is dat optisch bedrog?



[tuoh]

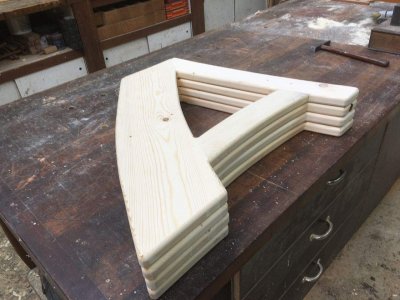

Weer wat verder met de diverse onderdelen voor de trapjes.

Nu nog wat oefenen met het foto's plaatsen



[tuoh]

Ziet er top uit!

overigens lijkt op de tekening de kromming in de achterste poot groter, of is dat optisch bedrog?

Heb er niet naar gestreefd om alle krommingen hetzelfde te houden, dat is voor niks nodig.

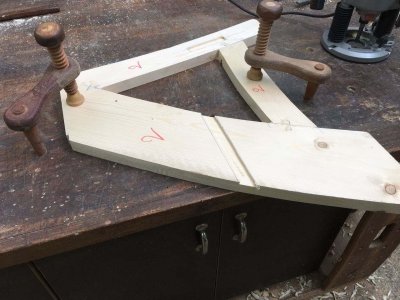

De tussenregel word op het werk afgeschreven, en afgekort op de lintzaag.
De achterste poten verjongen wel naar onder toe, dat oogt wat eleganter.



[Joost Kok]

Zie vooral de A van André hierin.



[Joost79]

Ziet er erg goed uit!!!



[Wim Kluck]

Ziet er weer netjes en sterk uit. Heb je voor bedrijfsmatig klimmateriaal geen arbo keur nodig?



[svenskapelsin]

Leuk dat je voor een "simpel" opstapje de moeite neemt om er ook een kromming in te maken. Ziet er elegant uit.



[rmenkveld]

Mooi werkje, leuk verslag. Ik denk dat we hier nog wel wat varianten van kunnen tegenkomen op het forum in de toekomst!
Overigens wat een prachtige bankhaken/klemmen!



[HoutHans]

Wat Sven ook al zei: het is mooi om te zien dat je ook voor zoiets simpels een mooi ontwerp maakt en uitvoert.



[tuoh]

Het moet niet altijd "de kortste weg" zijn die genomen word bij de bouw van een functioneel iets .
Een beetje meer moeite tijdens de bouw geeft doorgaans in een veel mooier eindresultaat.

Vandaag beide trapjes afgewerkt, morgen eens zoeken naar wat ik er kan opsmeren als afwerk.

Onderdelen met 6 x 60mm Spax schroeven verbonden met elkaar.

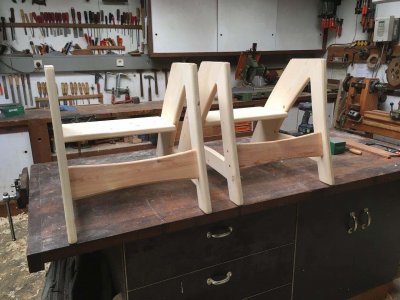

Eerste trede en achterregel op hun plaats.


Daarna een freesmal gemaakt om een handgreep in de boventreden te frezen.
Stukje afval even op de zaagmachine en klaar voor de dienst.



En aan het werk ermee.


Daarna nog even de randen oprenden en klaar voor montage.


De boventrede heeft onderaan twee gefreesde nesten waar de wangen inpassen.


En om het geheel zijdelingse steun mee te geven, een paar knietjes onder de eerste trede geschroefd.
Weet ondertussen uit ondervinding dat deze kleine toevoeging veel invloed heeft gedurende de hele levensduur van het trapje.


En finaal, twee nieuwe en één oudje op dezelfde foto


Dat oud trapje heb ik een dikke dertig jaar geleden gebouwd, gebruikmakend van twee (toen) al oude scharnieren welke van een houten trapladder afkwamen.
Het trapje gebruik ik al die jaren praktisch dagelijks, en voor de meest diverse redenen.
Zaagbok, opstapje, werktafel, onderdeel van een stelling, etc.. Het ding staat nog altijd even stabiel als op de eerste dag.
Het is hier dat ik de eerste maal twee kleine knietjes gebruikt heb onder de eerste trede. Dat bleek later een gouden ingreep te zijn geweest



[tuoh]

Van de veiligheidsinspecteur nog nooit opmerkingen gekregen over houten trapjes. Ook niet over die omgedraaide emmer trouwens
Maar alle aangekochte klim- , hijs- en steigermaterialen worden wel grondig geschouwd.

Ps: van de laatste foto hierboven zou de beste man niet direct onder de indruk zijn vrees ik



[Eric55]

Mooi gemaakt en lekker stevig, komt overal en altijd van pas



[Wim Kluck]

Van de veiligheidsinspecteur nog nooit opmerkingen gekregen over houten trapjes. Ook niet over die omgedraaide emmer trouwens
Maar alle aangekochte klim- , hijs- en steigermaterialen worden wel grondig geschouwd.

Ps: van de laatste foto hierboven zou de beste man niet direct onder de indruk zijn vrees ik

Een van mijn eerste daden toen ik in ons familiebedrijf instapte, was het kapot trappen van deze houten (bij ons zeer gammele) trapjes. Daar kreeg ik natuurlijk commentaar op. Mijn antwoord was klim er zelf dan op. Nu was ik geen lichtgewicht en dat speelde ook mee.



[jpandriesse]

Ik vind het zeer mooie trapjes geworden, well done!



[Rmkat]

Altijd handig een paar trapjes in de buurt en deze zien er mooi uit ook!



[Berm]

Functioneel, degelijk en mooi... Wat wil je nog meer



[franksken]

Zeer mooi gedaan, vakmanschap is meesterschap



[hjmollema]

Het moet niet altijd "de kortste weg" zijn die genomen word bij de bouw van een functioneel iets .
Een beetje meer moeite tijdens de bouw geeft doorgaans in een veel mooier eindresultaat.

Vandaag beide trapjes afgewerkt, morgen eens zoeken naar wat ik er kan opsmeren als afwerk.

Onderdelen met 6 x 60mm Spax schroeven verbonden met elkaar.
Eerste trede en achterregel op hun plaats.
Bekijk bijlage 86055

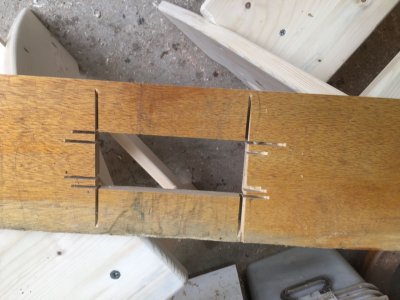

Daarna een freesmal gemaakt om een handgreep in de boventreden te frezen.
Stukje afval even op de zaagmachine en klaar voor de dienst.

Bekijk bijlage 86056

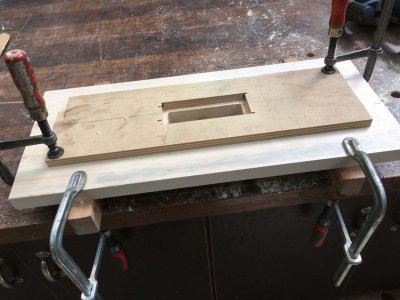

En aan het werk ermee.
Bekijk bijlage 86057

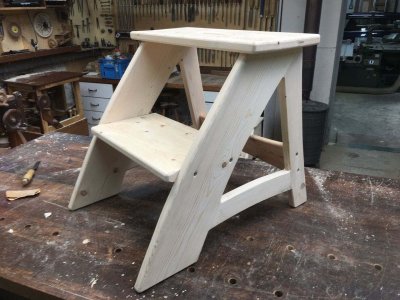

Daarna nog even de randen oprenden en klaar voor montage.
Bekijk bijlage 86058

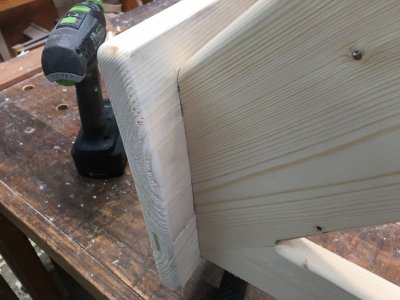

De boventrede heeft onderaan twee gefreesde nesten waar de wangen inpassen.
Bekijk bijlage 86059

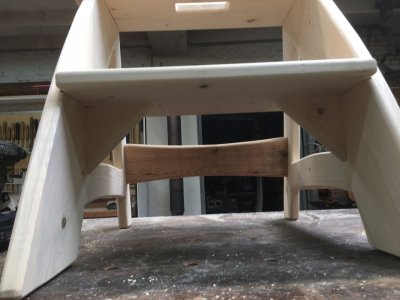

En om het geheel zijdelingse steun mee te geven, een paar knietjes onder de eerste trede geschroefd.
Weet ondertussen uit ondervinding dat deze kleine toevoeging veel invloed heeft gedurende de hele levensduur van het trapje.
Bekijk bijlage 86060

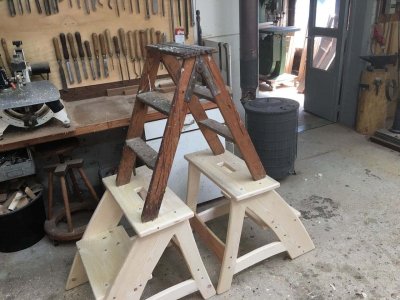

En finaal, twee nieuwe en één oudje op dezelfde foto
Bekijk bijlage 86061

Dat oud trapje heb ik een dikke dertig jaar geleden gebouwd, gebruikmakend van twee (toen) al oude scharnieren welke van een houten trapladder afkwamen.
Het trapje gebruik ik al die jaren praktisch dagelijks, en voor de meest diverse redenen.
Zaagbok, opstapje, werktafel, onderdeel van een stelling, etc.. Het ding staat nog altijd even stabiel als op de eerste dag.
Het is hier dat ik de eerste maal twee kleine knietjes gebruikt heb onder de eerste trede. Dat bleek later een gouden ingreep te zijn geweest

Deze week ook van een oud versleten trapje ook een nieuwe gemaakt ongeveer zoals deze oude, heerlijke stabiele trapjes.
