Houten klok

[pa3gmi]

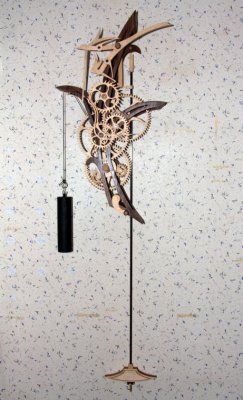

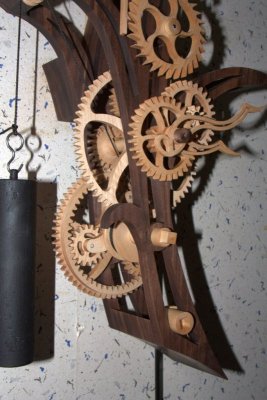

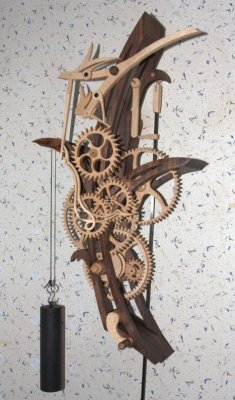

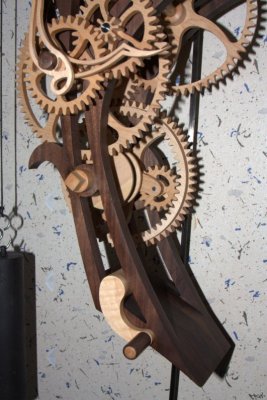

Onlangs heb ik mijn houten klok afgemaakt. Het frame is noten en de rest esdoorn. het uurwerk is ongeveer 58 centimeter hoog.


Het ontwerp is van Clayton Boyer website http://www.lisaboyer.com/Claytonsite/Claytonsite1.htm
Zelf heb ik er nog wat verbeteringen bij aangebracht.
video https://www.youtube.com/watch?v=KPEo4oSO1I4



[klaas0639]

Prachtig en indrukwekkend precies uitgevoerd! Mooie houtkeuze.

mvg
Klaas



[Pel]

Prachtig stuk technisch vernuft, heb je die tandwielen en radertjes op de CNC gemaakt, goede keuze wat het hout betreft, het donkere van het noten met het lichte van de esdoorn.

Groet Pel.



[pa3gmi]

Ja Pel alles is op de cnc machine gemaakt, die heb ik overigens ook zelf gemaakt.



[Pel]

Daar mag je ook foto's van laten zien, het CNC gebeuren heeft zeker mijn interesse ook gewekt, ik zou het bijzonder op prijs stellen als je wat meer laat zien van het maken van zo'n mooi klok?

Groet Pel.



[pa3gmi]

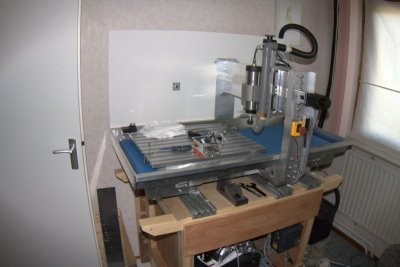

Helaas heb ik van het maken geen foto's , wel een foto van mijn machine.



[Toxiq]

Tof !



[maja158]

Heel fraai! Blijft de klok ook bij de tijd, met andere woorden is de klok (redelijk) nauwkeurig na een week?

Groet,
Jan



[Piet Groeneweg]

Heel fraai! Blijft de klok ook bij de tijd, met andere woorden is de klok (redelijk) nauwkeurig na een week?

Groet,
Jan

Dat is toch makkelijk met de slinger af te regelen.
gewichtje onderaan de slinger laten zakken = langzamer lopen
gewichtje onderaan de slinger omhoog draaien = sneller lopen



[Willems Ontwerp]

Design is niet geheel mijn ding maar man wat gaaf gemaakt!



[pa3gmi]

Dat is natuurlijk af te regelen, maar Jan bedoelt of de klok daarna een beetje bij de tijd blijft denk ik.
Wel dat valt niet tegen 3 tot 5 minuten per week voor of achter al naar gelang temperatuur en vochtigheid, de raderen zijn van hout en dat werkt altijd wat bij verschillende vochtigheden. Je hebt zo een klok ook niet als precisie timer, daar hebben we onze kwarts en DCF uurwerken voor.



[jaap]

Wat een gaaf werkstuk!! Pet af, ziet helemaal af uit. Als je foto's van de bouw hebt en wat meer beschrijving van de montage etc. Zou ik ook zelf graag nog een keer willen maken ........

jaap



[pa3gmi]

Dank voor je lovende woorden, als je weet wat je doet is het met CNC niet zo heel moeilijk. Wat de tekeningen betreft, die kun je hier aanschaffen http://www.lisaboyer.com/Claytonsite/Claytonsite1.htm
Gezien het feit dat de auteur er ook veel werk insteekt om alles te ontwerpen vind ik het niet ok om de tekeningen zomaar door te geven. in verhouding tot de prijs van het hout zijn ze ook niet zo heel duur. Wel zorgen voor goed uitgewerkt hout, sommige tandwielen zijn slechts 6,5 mm dik. Ik heb het hout van Massave. Mocht je er aan willen beginnen wil ik je altijd wel met raad bijstaan.



[jaap]

Dank voor je lovende woorden, als je weet wat je doet is het met CNC niet zo heel moeilijk. Wat de tekeningen betreft, die kun je hier aanschaffen http://www.lisaboyer.com/Claytonsite/Claytonsite1.htm
Gezien het feit dat de auteur er ook veel werk insteekt om alles te ontwerpen vind ik het niet ok om de tekeningen zomaar door te geven. in verhouding tot de prijs van het hout zijn ze ook niet zo heel duur. Wel zorgen voor goed uitgewerkt hout, sommige tandwielen zijn slechts 6,5 mm dik. Ik heb het hout van Massave. Mocht je er aan willen beginnen wil ik je altijd wel met raad bijstaan.

Het past ook niet binnen de integriteit van het forum dat we openlijk kopieen aanbieden van gekochte tekeningen etc. dat doe je helemaal goed.

Ik dacht altijd dat het maken van dit soort klokken een enorme figuurzaag klus zou zijn, maar als het ook met cnc kan maakt het dat niet niet onaantrekkelijker. Over enige tijd hoop ik te beschikken over woodworking.nl cnc machine van John en Pascal. Dan nog de tijd maken om er wat mee te doen .... We gaan het er vast nog over hebben. Zijn de tekeningen eenvoudig om te zetten naar bestanden voor de CNC machine?

jaap



[Nico Oosthoek]

Prachtige klok, mooi gemaakt.



[Rob van Rotterdam]

(...) Jan bedoelt of de klok daarna een beetje bij de tijd blijft denk ik.
Wel dat valt niet tegen 3 tot 5 minuten per week voor of achter al naar gelang temperatuur en vochtigheid, de raderen zijn van hout en dat werkt altijd wat bij verschillende vochtigheden.

Hout werkt en reageert op verschillen in temperatuur en luchtvochtigheid. Aangezien de tandwielverhoudingen gelijk blijven, zal de afwijking meevallen. Toevallig heb ik vorige week een bezoek gebracht aan het planetarium van Eise Eisinga in Franeker. Op de bovenverdieping langdurig kijkend naar de prachtige (houten) techniek van al dat fraais, kwam dezelfde vraag bij me op. Het antwoord dat ik kreeg, was: "hoe groter de tandwielen, hoe kleiner de afwijking."
Rob



[jaap]

Clayton Boyer bedenkt ingenieuze klokken maar ook heel andere leuke dingen met houten mechaniek ...

jaap



[Toxiq]

Vreselijk.... dan zit je er echt om verlegen iets te maken
Het rendier is dan nog wel leuk voor bij de kerstboom, maar de rest



[pa3gmi]

Dan vind ik deze inderdaad een stuk mooier, ook hier een aantal leuke houten mechanieken.
http://derekhugger.com/colibri.html
Verder hebben we dan nog:
https://wooden-gear-clocks.com/
http://www.woodenclocks.co.uk/methods.html
http://www.woodentimes.com/
Kortom je hoeft nooit stil te zitten, in de VS zie je die klokken meestal in multiplex uitgevoerd maar dat vind ik dan weer zonde van al het werk wat je er aan besteed.



[henkverhaar]

Prachtige 'sculpturen', maar eerlijk gezegd vind ik ze als klok hun doel (ver) voorbijschieten - ze zijn, zo te zien, nauwelijks af te lezen?
