Holzmann data

[wijk0983]

@Karangetang.. in plaats van pb

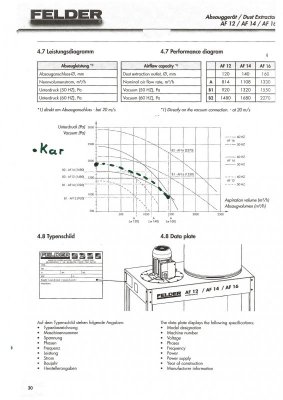

Over je vraag uit een ander draadje (maar ik weet nog niet hoe ik dat goed aanhaal) .. ik heb jouw data even in de grafiek van Felder gezet. Kun je kijken of ik dat goed heb gedaan en zie je de verschillen met de AF's.

Je ziet opmerkelijke verschillen tussen de drie AF apparaten, niet alleen max en min maar ook het verloop van de curve. Hoe dat komt weet ik niet, vermoedelijk door het ontwerp van ventilator en slakkenhuis. Die curve is wel waar je mee te maken hebt als je meer of minder weerstand in je afzuigsysteem brengt, de prestatie loopt dan van linksboven naar rechtsonder of vice versa.. ik had vroeger de Jet DC1100, die zat nog iets onder de AF12 bij 50 Hz.

Quote
Dan presteert mijn Holzmann van minder dan half zo duur dan de Felder AF16 en maar 1500kW eigenlijk bijna net zo goed
max onderdruk van 1900 pA (gemeten) 32m/sec (ook gemeten) bij een debied ca 1400 , 125 mm pijp 3 meter 3 bochten 45 en spruitstuk. pvc, druk in lucht stroom bij open uiteinde ca 800 pA. (dit zonder cycloon die cijfers komen nog)
Unquote



[karangetang]

Hans,

Nog bedankt voor je ingevulde grafiekje ! moet aardig kloppen
Voor de goede orde mijn metingen waren met een HBM fijnstof filter ,
de bestaande Holzman "cyloon" +zak , een y-stuk en 45 graden bocht en 2 meter pijp.

Ik zou eventueel ook mijn Holzman ventilator eens
op 60 Hz kunnen uitproberen. Zou zomaar gunsig kunnen uitpakken

Foto's versturen via de berichten is mij te lastig
ik gebruik deze plek maar even
om je te informeren over hoe ver ik ben met mijn
verlopen voor het stofafzuiging projectje

Model in de maak






de modellen zijn klaar

Na een tussenkomst van andere werkzaamheden nl
het inrichten van en werkplek voor het maken van cyclonen
ga ik hier mallen van maken en kan daaarna de
definitieve verlopen (prototypes ) gaan maken
Om ze te gaan testen ..en te bemeten.

Voorlopig heb ik

150 > 100
125 > 100
100 > 63

150> 125 staat ook op mijn lijstje

De verlopen zijn ca 30 cm en aan bijde zijden voorzien van
een passend manchet waar de pijpen direct inpassen.

Ook ik zelf ben natuurlijk erg benieuwd
hoe goed dit gaat werken.

Ook werk ik aan een geoptimaliseerde
inlaat voor mijn Holzman ventilator
Wanneer die klaar is kan ik mijn cycloon gaan
instaleren en doormeten
