Hoek 50 graden zagen

[Brrod]

Beste mensen,

Ik moet van een spaanplaat meubelpaneel aan de kopse kant over een lengte van 60cm een hoek krijgen van ongeveer 50 graden.

Hoe kan ik dit het beste doen?

Ik heb een invalzaag met geleiderrail en een decoupeerzaag.

Ik kan helaas niet veel vinden over het zagen van meer dan 45 graden met een handmachine...

Alvast hartelijk dank!



[Rene Holbrugge]

De plaat rechtop zetten, er een dikke balk achter klemmen en het geheel weer in een werkbank klemmen of aan een dikke tafel vastmaken.
Geleiderail erboven op en met een hoek van 40 graden zagen. Zaagblad niet te diep zodat je niet in de klemmen waarmee je de balk vastzet zaagt.
Of bij een zagerij vragen of ze het voor je doen.



[Toxiq]

Je schrijft ongeveer 50 graden
je zaag gaat tot 45 graden ?
Dan zou ik de liniaal op het werkstuk leggen en dan de kant waar je niet zaagt ophogen met een lat totdat je ongeveer 5 graden hebt en dan vastklemmen.
Invalzaag op 45 graden en zagen maar.



[JOHN LAMERS]

Invalzaag op 40 graden zetten en dan van de achterkant van de plaat zagen.
dan blijft er toch een hoek van 50 graden over



[jelmer]

Nee. Dan blijft het gewoon 40 graden.

De optie van Toxiq lijkt me het makkelijkst. Zo houd je de meeste steun.



[henkverhaar]

Je schrijft ongeveer 50 graden
je zaag gaat tot 45 graden ?
Dan zou ik de liniaal op het werkstuk leggen en dan de kant waar je niet zaagt ophogen met een lat totdat je ongeveer 5 graden hebt en dan vastklemmen.
Invalzaag op 45 graden en zagen maar.

+ 1 - ik zou alleen wiggen maken om de liniaal (op meerdere punten) over de gehele breedte te ondersteunen.



[JOHN LAMERS]

90 - 40 graden is toch 50 graden



[JOHN LAMERS]

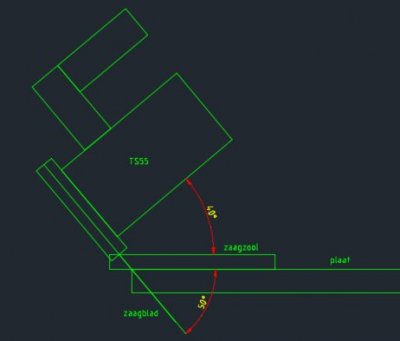

Zo dus



[rmenkveld]

Bekijk bijlage 86189Zo dus

Je tekening klopt, maar ik gok zo dat Brrod 50° van verticaal wil zagen en dus een zaaghoek van 5° meer dan de maximale hoek van zijn zaag nodig heeft...



[Brrod]

Correct, mijn invalzaag gaat tot 45graden. Volgens tekening en dan wiggen van 5graden onder de geleider gaan we eens proberen. Hopelijk blijft de splinterstrip gespaard...



[Toxiq]

Er veranderd met wiggen onder de liniaal niks aan de manier waarop de zaag langs de splinterstrip zaagt, dit zou dus niet uit mogen maken



[Jimbo]

Let je wel een beetje op met kickback?

Door de rail te 'wiggen' kan ze buigen tussen de wiggen. Zo verandert de hoek van het zaagblad in het hout -> kickback.

Ik zou dan ook wiggen over de gehele lengte, ~ook voor en achter het werkstuk~, want daar gaat de rail ZEKER buigen.



[Superkees]

Ik denk dat met wiggen je zaag uit de rail valt. Ik zou kiezen voor de eerste suggestie: blad verticaal, balk er tegen aan (balk verbreden met een plank) en dan zagen onder 40 graden.



[fantic]

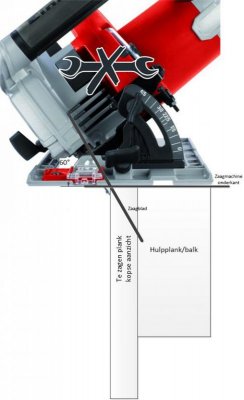

Deze is al eerder langs gekomen en toen heb ik al eens een tekening gemaakt, in de tekening staat alleen 60 graden ipv 50



[Brrod]

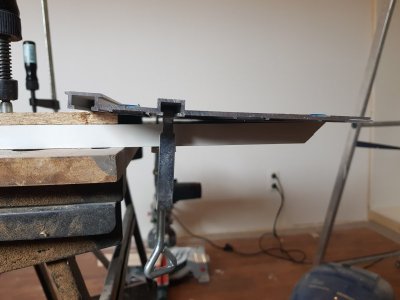

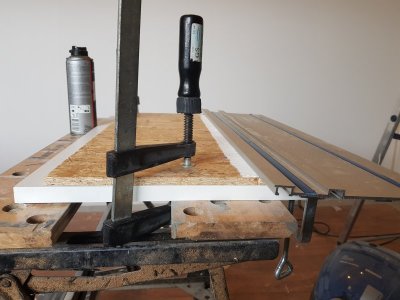

Het is perfect gelukt! Heb een plankje van ongeveer 5mm (komt neer op 5graden) over de gehele lengte van het te zagen stuk onder de geleider gelegd. Alleen aan de achterkant van de geleider en zit ongeveer 1cm eronder. Rail vastgezet aan de plank en de rest ook met lijmklemmen. Kantelbeveiliging erop en de rail ingevet en de zaag op 45 graden.



[Toxiq]

top
ook foto's gemaakt ?



[Brrod]

Ja zal ik vanavond ff doen!



[Brrod]

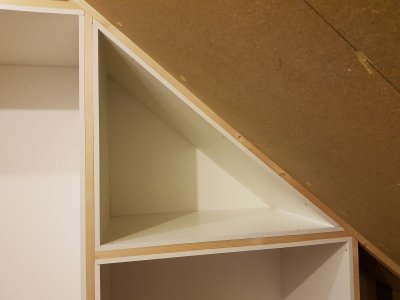

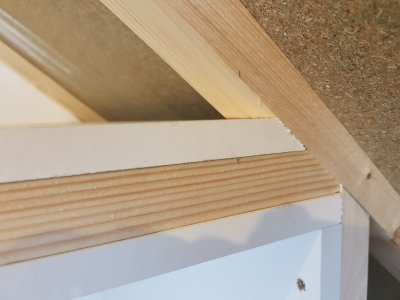

Bij deze de foto's



[Toxiq]

Bij deze de foto's

Daar worden we blij van, zo hebben anderen er ook weer wat aan
mooie oplossing he ;-)



[Brrod]

Ja idd! Heel simpel maar zeer effectief.
